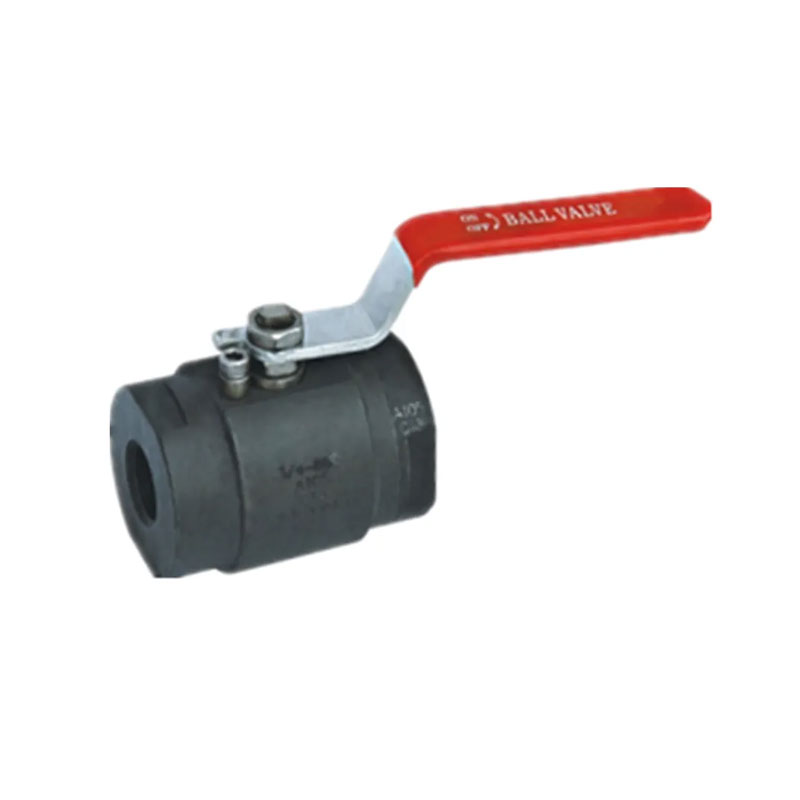

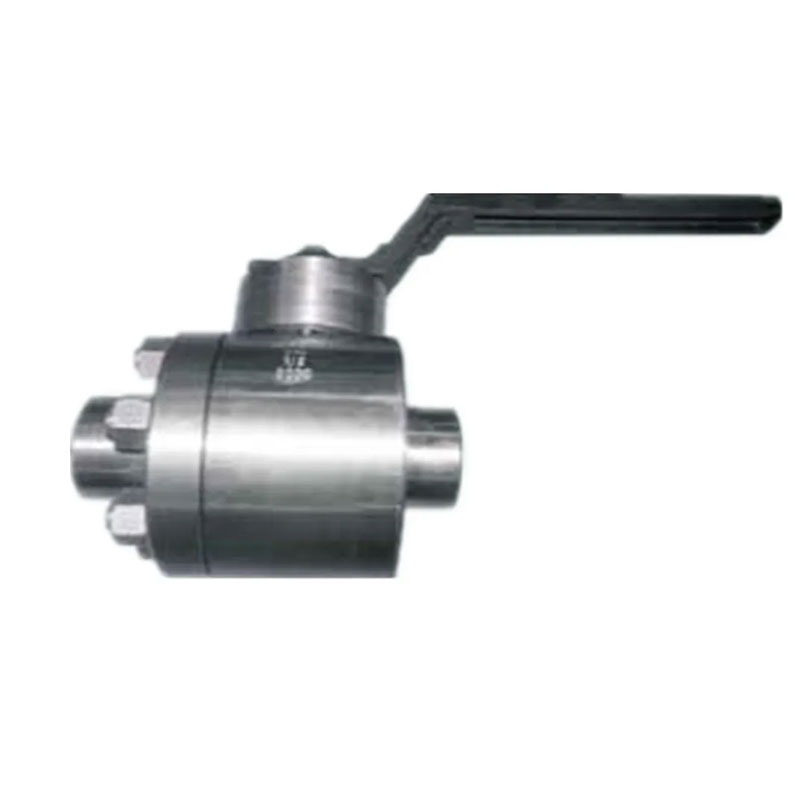

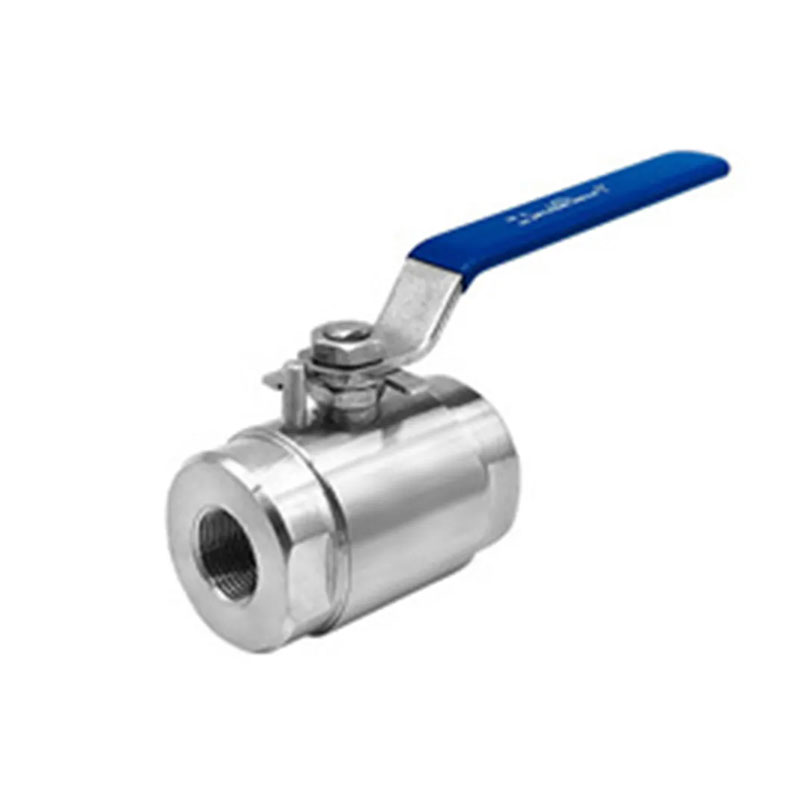

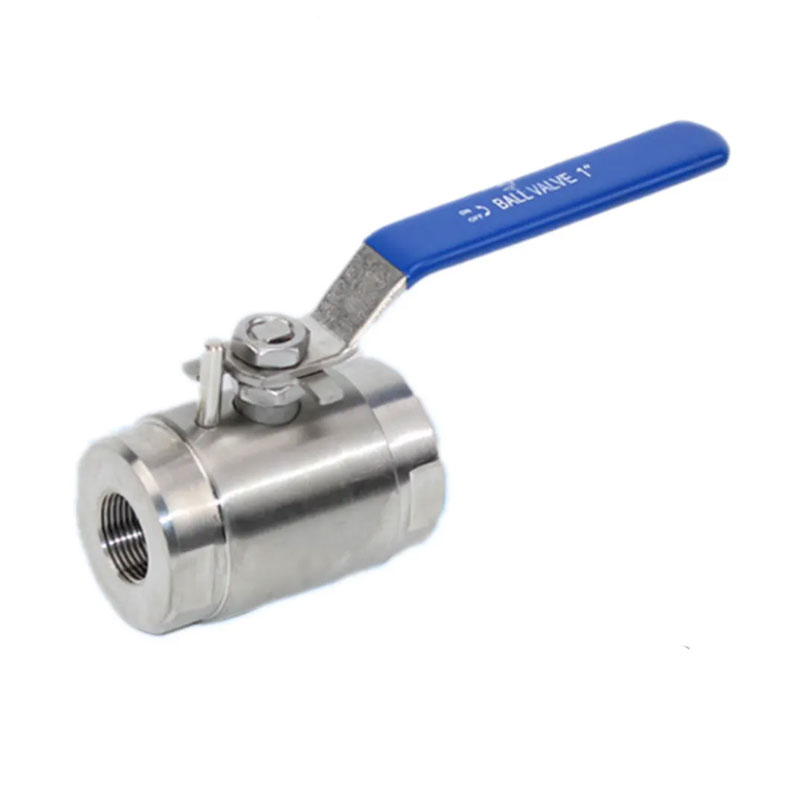

2-PC高圧ボールバルブ

中国で作られたJoepai 2-PC高圧ボールバルブには90度の回転作用があり、プラグボディは円形のスルーホールまたはチャネルがその軸を通過する球体です。ボールバルブは、主にパイプラインで使用され、メディアの流れ方向を遮断、配布、変更します。しっかりと閉じるためには、90度回転と小さな回転トルクのみが必要です。ボールバルブは、スイッチやシャットオフバルブとして使用するのに最も適していますが、最近の開発により、V字型のボールバルブなどのスロットリングやフロー制御機能があるように設計されています。

お問い合わせを送信

製品説明

Joepai高品質の2-PC高圧ボールバルブの主な機能はそのコンパクト構造、信頼できるシーリング、シンプルな構造、簡単なメンテナンス、シーリング表面と球面表面は、しばしば閉じた状態にあり、媒体によって簡単に侵食され、操作しやすく、保守しやすく、水、溶媒、酸、天然ガスなどの一般的な作業メディア、また、酸素などの過酷な労働条件を持つメディアにも適しています。過酸化水素、メタンおよびエチレン。さまざまなもので広く使用されています産業。ボールバルブのバルブ本体は、積分またはモジュール式である可能性があります。

製品の詳細：

スレッド標準：NPT、BSPT、DIN259、DIN2999、ISO228クラスA
最大圧力：42MPA
温度範囲：-20c〜232c
適切な培地：水、油、空気、およびいくつかの腐食性液体
ブローアウトプルーフステム/フルポート
体を鍛造
3000psi（PN210）W.O.G
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

2-PC High Pressure Ball Valve

主な部品と材料

1	体	F53/F316L/F304/A105	9	位置にある	SS316/SS304
2	ボール	F53/F316L/F304	10	ナッツ	A194-8
3	シート	rptfe	11	ベルビルワッシャー	SS316/SS304
4	ガスケット	rptfe	12	密集腺	SS316/SS304
5	キャップ	F53/F316L/F304/WCB	13	パッキング	rptfe
6	幹	F53/F316L	14	Oリング	ファストン
7	洗濯機を押してください	rptfe	15	ストッパー	SS316/SS304
8	ハンドル	SS+PVC

主な寸法

NP	dn	G	L	D	H	A
1/2」	14	1/2 "-14npt	80	49	62	120
3/4」	19	3/4 "-14npt	90	54	65	120
1 "	23	1 "-11.5npt	108	59	67	120
11/4」	31	11/4 "-11.5npt	115	64	80	148
11/2」	38	11/2 "-11.5npt	125	78	95	148
2 "	50	2 "-11.5npt	140	109	115	265

注意してください

ボールバルブが閉じた状態にある場合、バルブ本体の内側にはまだ加圧流があります。
メンテナンスの前に、パイプラインの圧力を放出し、バルブを開いた位置に保ちます。
メンテナンスの前に、電源またはガス源を外してください。
メンテナンス前に、アクチュエータをブラケットから取り外します。
ボールバルブの上流および下流のパイプラインの圧力が、分解および組み立て操作に進む前に緩和されたことを確認する必要があります。
