Joepai ブランドの高品質保証、Joepai は包括的なサービスを提供します ISO 5211 直接取り付けパッドを備えた ANSI 規格 2 PC フランジ型ボールバルブの紹介 関連 規格、選定、機能、構造図、仕様、 モデル。寸法、動作原理、設置とメンテナンス、 ボールバルブ製品マニュアル;フランジ型ボールバルブ製品をシリーズ化して提供します 高品質、高性能、高規格、長寿命、 お客様にとってお手頃な価格。
バルブステムには静電気防止設定が施されています
バルブステムのはみ出し防止装置の設計
鋼球溝には圧力逃がし穴があります
脱パラフィン鋳造を採用
設計: ANSI 16.34
エンドフランジ:ASME B16.5
面間寸法: ASME B16.10
検査とテスト: API 598
サイズ：1/2インチ～10インチ、圧力：150ポンド～300ポンド
フルポート、ISO5211 ダイレクトマウンティングパッド
噴出防止ステム設計

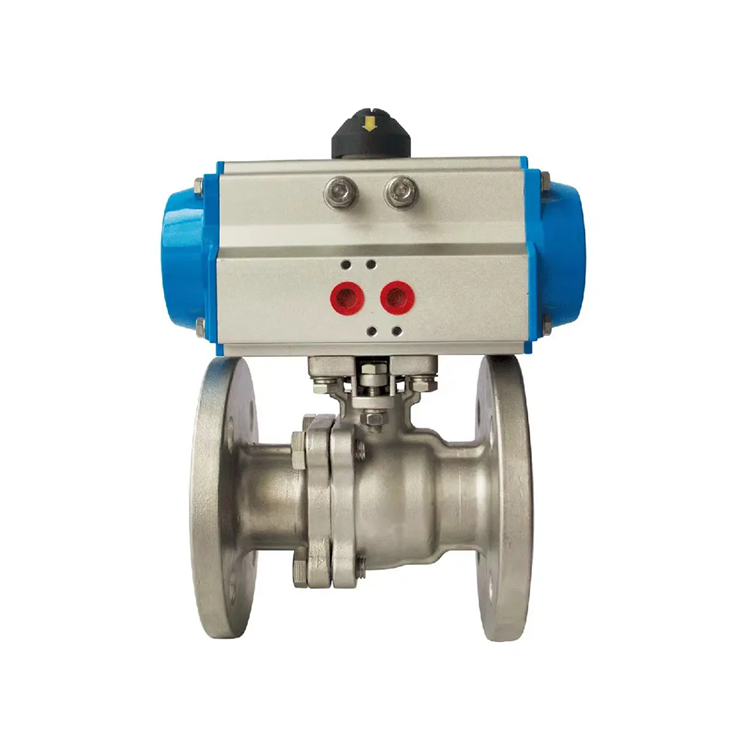

ロック装置、空気圧または電動アクチュエータによるレバー操作
インベストメント鋳造
材質: カーボンスチール WCB/DIN1.0619
ステンレス鋼 304/1.4308
ステンレス鋼 316/1.4408
適切な:水、油、ガス
| 1 | 体 | WCB/CF8/CF8M | 9 | スラストパッド | WCB/CF8/CF8M |
| 2 | シート | PTFE | 10 | パッキング | WCB/CF8/CF8M |
| 3 | ボール | SS304/SS316 | 11 | 幹 | SS304/SS316 |
| 4 | ボルト | SS304/SS316 | 12 | 腺 | SS304/SS316 |
| 5 | スプリングワッシャー | SS304/SS316 | 13 | ナット | SS304/SS316 |
| 6 | ナット | SS304/SS316 | 14 | スプリングワッシャー | SS304/SS316 |
| 7 | キャップ | WCB/CF8/CF8M | 15 | レバー | SS |
| 8 | ガスケット | WCB/CF8/CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8インチ | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
| 10" | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-Φ25 |
| 12インチ | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-Φ25 |
| 14" | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-Φ29 |
| 16インチ | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-Φ29 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-Φ19 |
| 1" | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-Φ19 |
| 11/4" | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-Φ19 |
| 11/2" | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-Φ22 |
| 2" | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-Φ19 |
| 21/2" | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-Φ22 |
| 3" | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-Φ22 |
| 4" | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-Φ22 |
| 5" | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-Φ22 |
| 6" | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-Φ22 |
| 8インチ | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-Φ25 |
| 10" | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-Φ29 |
| 12インチ | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-Φ32 |
| 14" | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-Φ32 |
| 16インチ | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-Φ35 |
