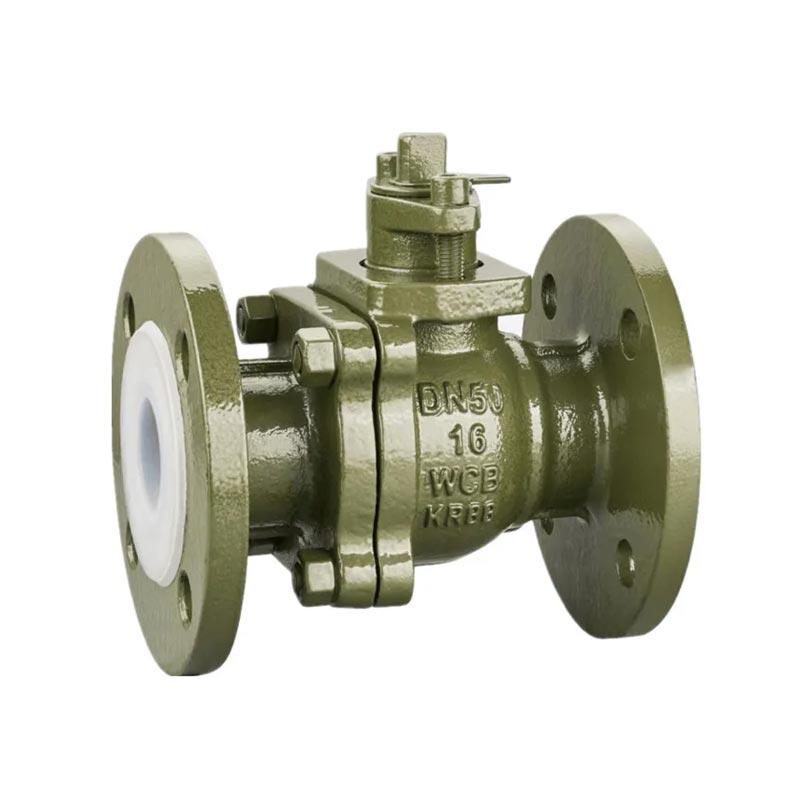

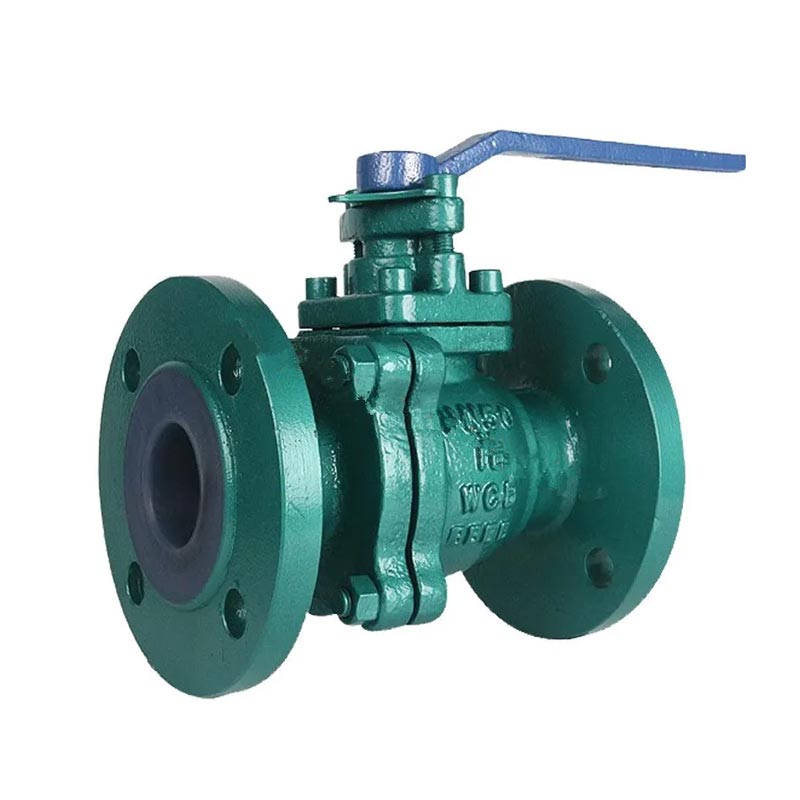

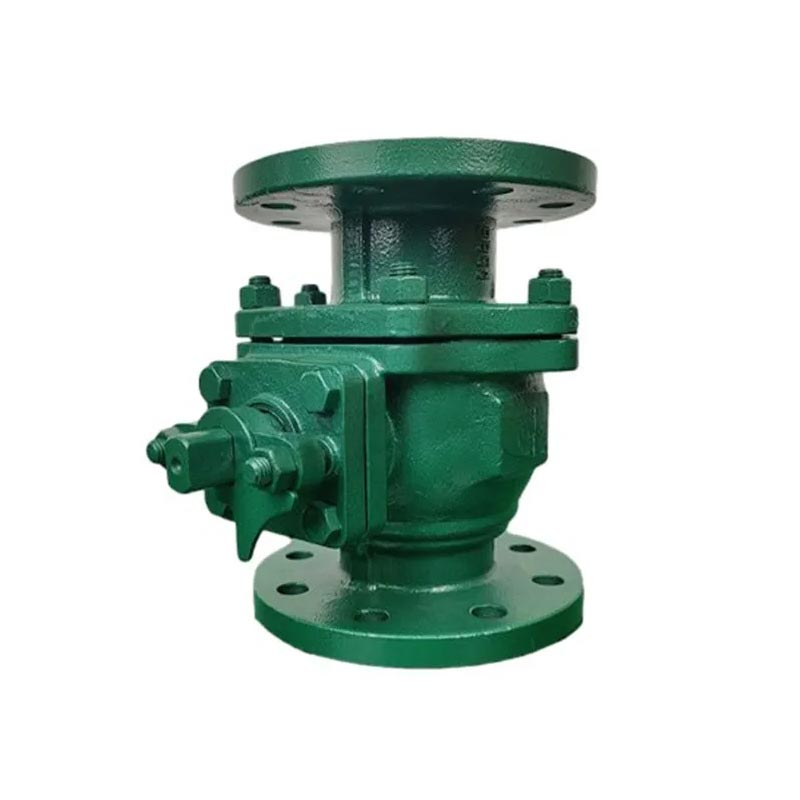

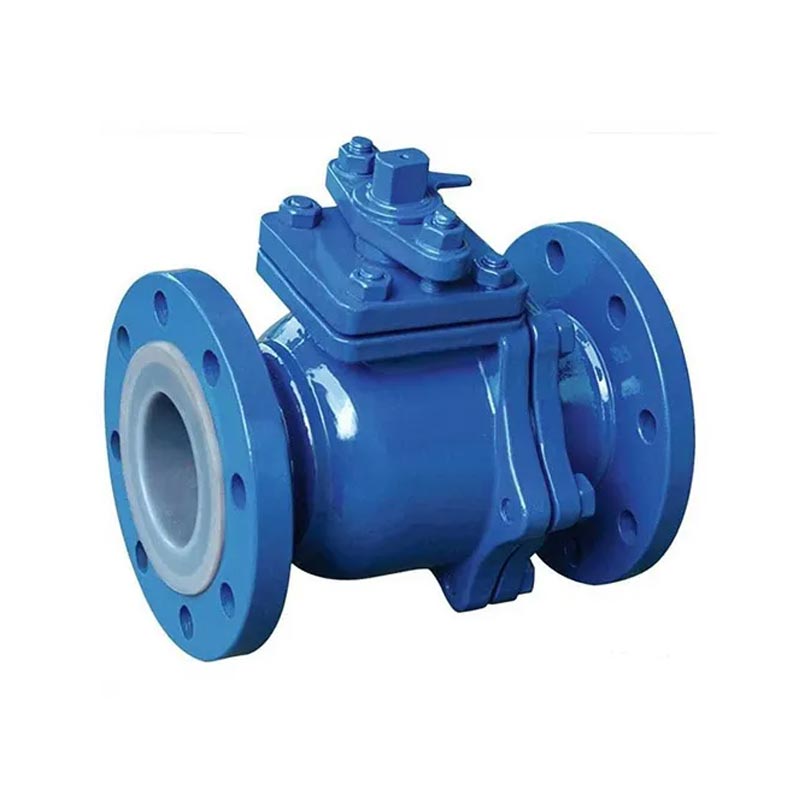

フッ素ライニングフランジボールバルブ

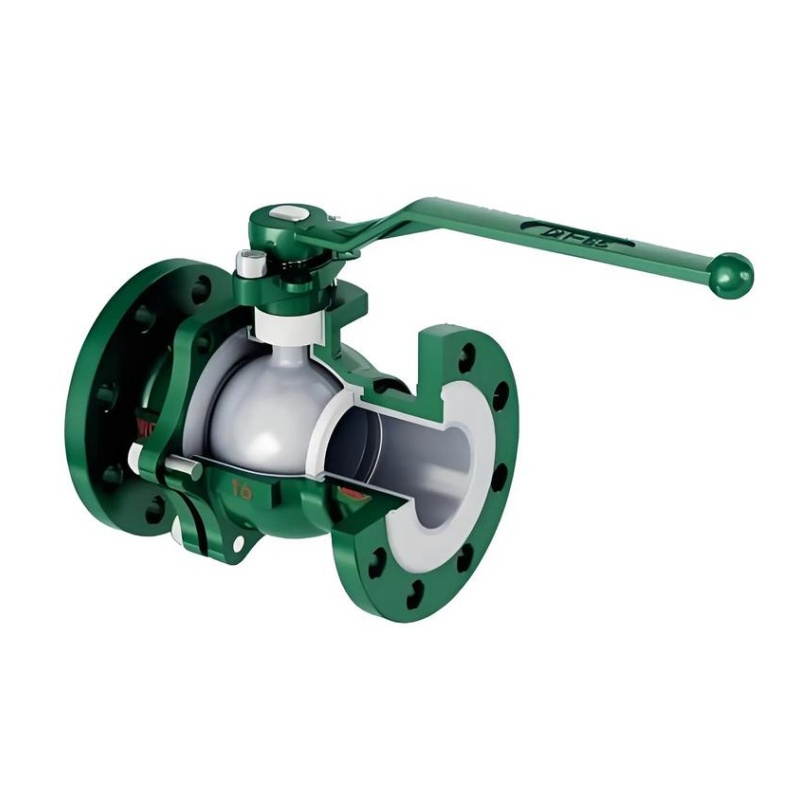

JOEPAIフッ素ライニングフランジボールバルブは、化学、環境保護、石油化学、製薬、電気めっき、製錬業界で広く使用されている耐食性遮断弁です。フルボア構造設計を採用し、PTFE、FEP、または PFA 材料でライニングされているため、バルブ本体金属上の強力な腐食媒体の腐食を効果的にブロックし、フッ酸、王水、濃硝酸、強アルカリなどの過酷な使用条件でも長期のシールと動作を維持できます。金属本体と非金属の防食ライニングの複合構造により、通常の金属バルブが腐食条件下で故障するという業界共通の問題点が解決されます。フルボア設計により、直径が減少したデッドゾーンが排除され、同じサイズのものよりも流体抵抗が大幅に低くなります。グローブバルブそして逆止弁、完全に裏打ちされたボールはシートと正確なシールペアを形成し、閉じたときに漏れゼロの性能を達成します。一体圧縮ライニングプロセスで製造されているフッ素樹脂ライニングは炭素鋼バルブ本体に強固に接着しており、長期間の使用でも剥離や膨れを防ぎます。また、低摩擦のインナーライニングにより、動作中の媒体の詰まりや詰まりが回避され、非常に高いレベルの腐食制御が必要な用途でも安定した性能が保証されます。

製品の利点

1. 真の耐食性メカニズム: 媒体からの金属の物理的隔離; 低い浸透性により腐食の開始が大幅に遅延; 混合酸、廃酸、交互媒体に適しています

2. 酸/アルカリサイクルにおける遅いシール劣化: 10,000 回の酸/アルカリサイクル後、漏れ量 ≤ 50 ppm (ISO 5208 レート A)

3. フルボアの真の価値: 結晶化、重合、固体含有、または高粘度の媒体向けに設計されており、目詰まりを防ぎ、洗浄を軽減し、焼き付きのリスクを低減します。

製品詳細

対面: GB/T12221-1989
フランジ端部寸法: GB/T9113.1-2000
デザイン: GB/T12237-1989
テスト: GB/T13927-1992
フルポート、ISO5211 ダイレクトマウンティングパッド
噴出防止ステム設計
レバー操作・ロック装置
インベストメント鋳造ボディ
材料規格: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

主要部品と材質

ライナー材質：一般強酸用FEP。高温濃酸用の PFA。 PTFE は幅広い化学的適合性と高純度の要件に対応します。

真空適合性：「はい」は負圧プロセスに適していることを意味します

フランジ規格: パイプラインに一致する必要があります (HG / GB / ANSI / DIN)

主な寸法

呼び径		標準寸法/mm							基準/mm
DN/mm	NPS/インチ	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8インチ	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12インチ	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16インチ	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8インチ	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12インチ	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16インチ	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8インチ	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12インチ	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

よくある質問

1: JOEPAI フッ素ライニングボールバルブはどのような品質認証を取得していますか?

当社はISO 9001品質マネジメントシステム認証を取得しました。当社の主力製品はCE認証を取得しており、国際的な安全および環境基準を満たしています。すべての製品は、プロジェクト プロセス全体のコンプライアンス要件を満たすために、材料トレーサビリティ レポート (MTC) と輸出認証文書 (CE、ISO) を提供できます。

2: フッ素ライニングボールバルブはどの腐食媒体に対応できますか?

フッ素ライニング フランジ ボール バルブは、PTFE/FEP/PFA ライニング設計により、腐食性が高く純度の高い媒体条件向けに特別に設計されています。弁本体金属上の強力な腐食性媒体の腐食を効果的にブロックし、フッ酸、王水、濃硝酸、強アルカリなどの過酷な使用条件下でも長期間のシールと動作を維持します。

3: ボールバルブの主な特徴は何ですか?

ボールバルブの主な特徴は、コンパクトな構造、簡単な操作とメンテナンスであり、水、溶剤、酸、天然ガスなどの一般的な作動媒体だけでなく、酸素、過酸化水素、メタン、エチレンなどの過酷な作動条件の媒体にも適しています。フッ素ライニングフランジボールバルブは90度の回転と小さな回転トルクで確実に閉止できます。完全に均等なバルブ本体キャビティは、媒体に低抵抗の真っ直ぐな流路を提供します。

4: どのような設計およびテスト基準に従っていますか?

製品の詳細によると: 対面: GB/T12221-1989;フランジ端部寸法: GB/T9113.1-2000;デザイン: GB/T12237-1989;テスト: GB/T13927-1992。バルブはフルポート、レバー操作/ロック装置、自動操作用の ISO5211 直接取り付けパッド (オプション)、噴出防止ステム設計、および鋳造ボディです。

5: 主要部品や本体にはどのような素材が使われていますか?

本体部品及び主要部品材質：ボディWCB/CF8/CF8M、キャップWCB/CF8/CF8M、シートPTFE/PPL、ボールSS304/SS316、ボルトSS/SS316、ガスケットPTFE、ナットSS/SS316、ステムSS304/SS316、スラストパッドPTFE、Oリングバイトン、パッキンPTFE、グランドSS/SS316。材料標準オプションには、S45C/ASTM A216 GR-WCB/DIN1.00619、SS316/ASTM A351 GR-CF8M/DIN1.4408、および SS304/ASTM A351 GR-CF8/DIN1.4308 が含まれます。

6: このバルブはどのような用途に広く使用されていますか?

非常に高度な腐食制御が必要な化学、製薬、電気めっき、製錬、および環境保護の用途で広く使用されています。これは、化学環境保護システムにおいて、かけがえのない主要なバルブ制御コンポーネントです。
