フルポート修正フランジ空気圧ボールバルブ

Joepai高品質のフルポートフィックスフランジ空気圧ボールバルブは、固定フランジ接続とフルポート構成を備えており、最小限の圧力降下と最大流量を確保し、途切れない流体やガスの流れが重要なシステムに理想的なバルブになります。空気圧アクチュエーターは効率的で自動化された動作を提供し、最小限の手動介入でバルブを迅速かつ正確に制御できるようにします。

お問い合わせを送信

製品説明

オイル、ガス、化学物質、または水を制御するかどうかにかかわらず、フルポートフィックスフランジ空気圧ボールバルブは、システムにセキュリティを提供できます。その完全なポート設計は、可能な限り最大の圧力降下を最小限に抑えますが、空気圧ドライブは、シームレスな自動化を実現します。このバルブは耐久性があります材料と、安全で漏れのある証明を可能にする固定フランジがあります接続は、最も要求の厳しいものであっても信頼できるパフォーマンスを提供します環境。

製品標準

設計標準：ASME B16.34
エンドフランジ：DIN2633 PN16
対面：BS EN558-1 DIN3202 F4/F5
検査とテスト：API598/EN 12266

製品の詳細

材料：炭素鋼WCB/DIN1.0619
ステンレス鋼304/1.4308
ステンレス鋼316/1.4408
作業圧力：DN15〜DN50 PN40; DN65〜DN100 PN16
フルポート

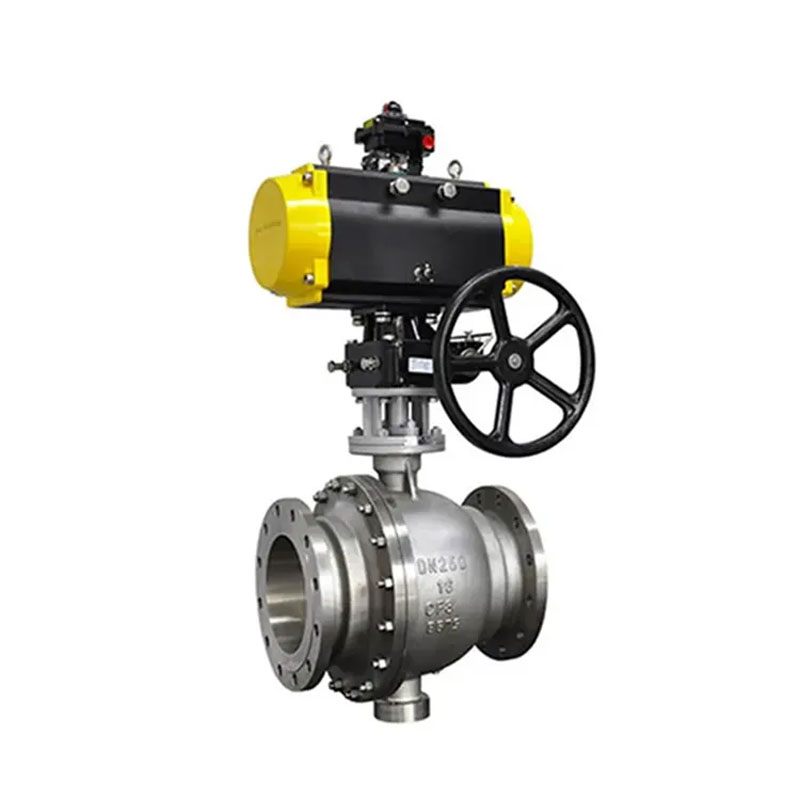

Full Port Fix Flange Pneumatic Ball Valve

部品材料

いいえ。	部品名	材料	いいえ。	部品名	材料
1	体	WCB/CF8/CF8M	8	ボンネットナット	2H
2	ボンネット	WCB/CF8/CF8M	9	パッキング	柔軟なグラファイト
3	ボール	420+HF/304+HF/316+HF	10	密集腺	WCB/304/316
4	幹	420/304/316	11	梱包ボルト	B7
5	シート	420/304/316	12	ポジショナー	WCB/304/316
6	ガスケット	C+A105	13	ハンドル	WCB
7	ボンネットボルト	B7

寸法

pn	dn	L	D	K	d	b	Z-D0	HW	HD
1.6pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5MPA	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

フルポート修正フランジ空気圧ボールバルブが交換すると、次の側面を考慮することができます。

外観検査：の外観を確認します明らかな損傷、変形、錆などのためのステンレス鋼ボールバルブ。したがって、交換する必要がある場合があります。
操作検査：ステンレス鋼を手動で操作しますボールバルブと詰まりや漏れを観察します。操作がない場合滑らかまたは漏れがあるため、交換する必要がある場合があります。
漏れ検査：漏れがあるかどうかを確認しますステンレス鋼のボールバルブ、特に閉じたとき。ある場合漏れ、シールまたはステンレス全体を交換する必要があるかもしれませんスチールボールバルブ。
パフォーマンス検査：の作業パフォーマンスを確認してください完全に閉じることができるかどうかなど、ステンレススチールボールバルブや評価された圧力に耐えることができるかどうかなどを開きます。パフォーマンスの場合要件を満たしていないため、交換する必要があります。
サービスライフ：デザインの寿命と使用時間に基づいていますフルポートフィックスフランジ空気圧ボールバルブ、それが必要かどうかを評価します交換されます。一般的に言えば、それを超えるステンレススチールボールバルブそれらのデザイン寿命は、交換用に考慮する必要があります。

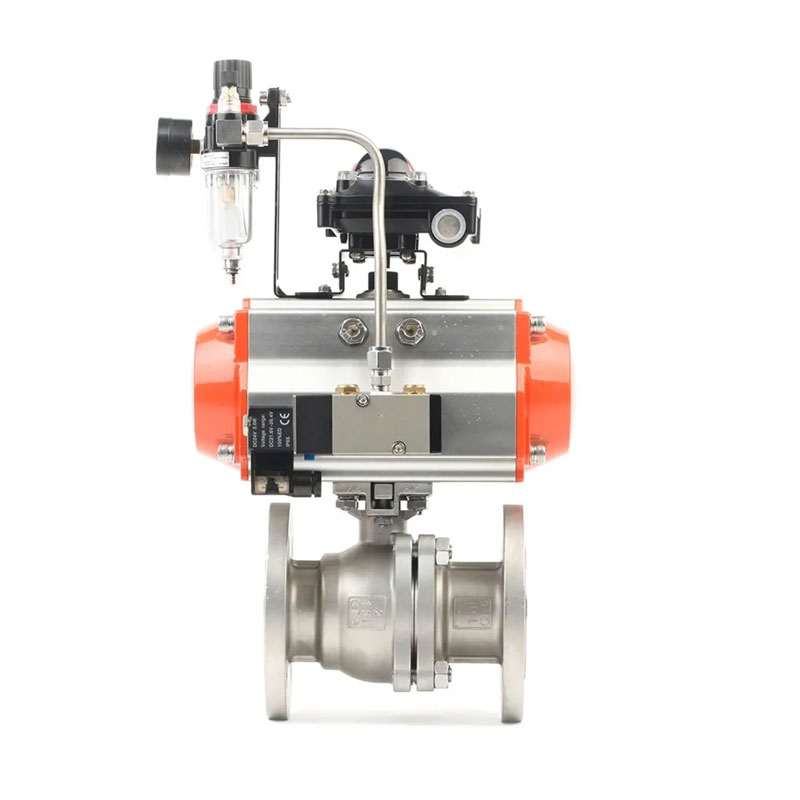

Full Port Fix Flange Pneumatic Ball Valve
