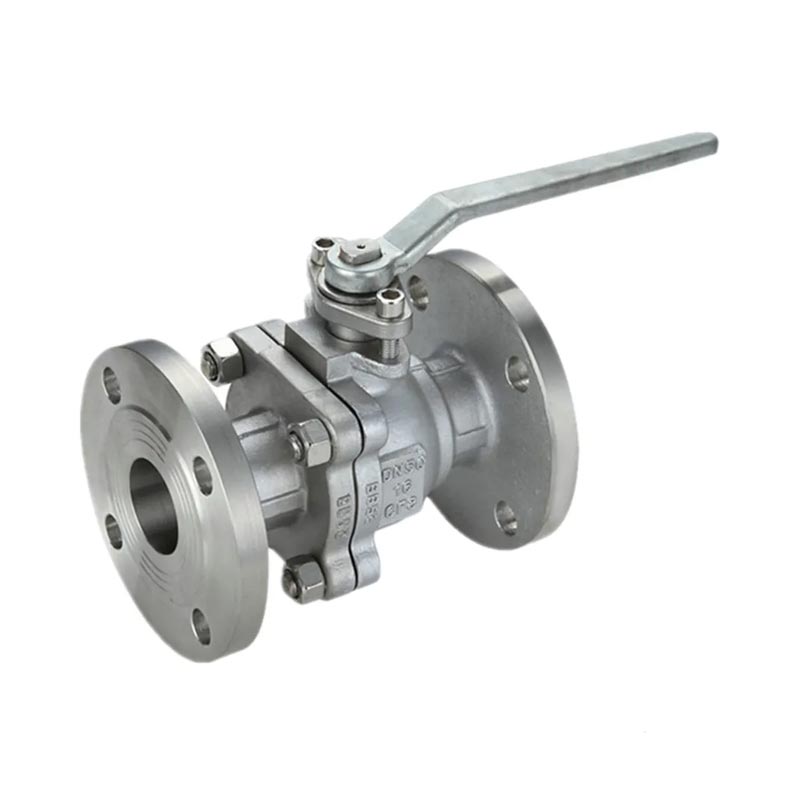

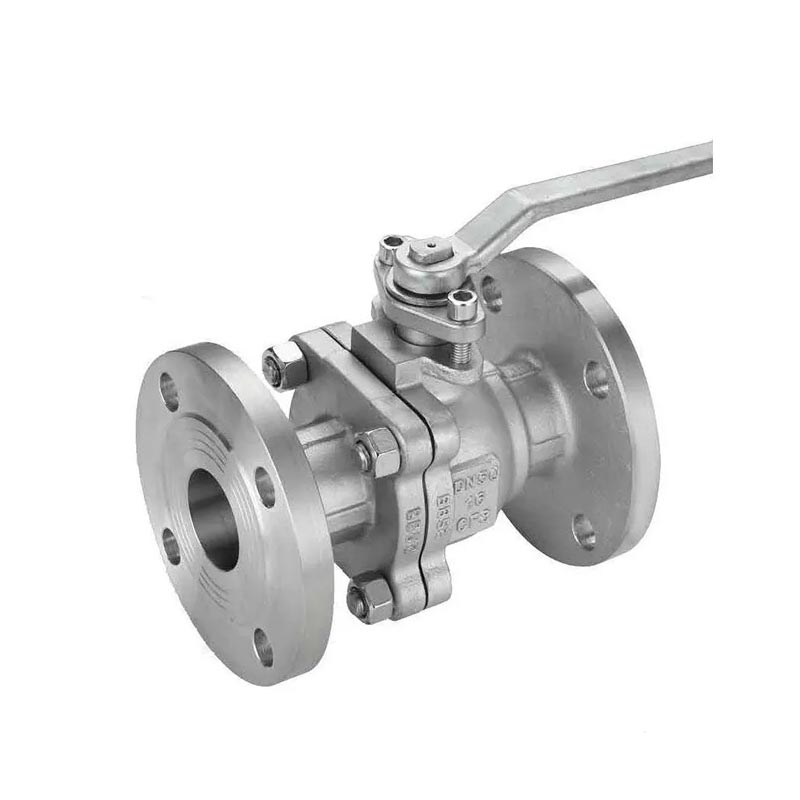

GB Stanrard 2PCフランジ付きステンレススチールボールバルブ
  • GB Stanrard 2PCフランジ付きステンレススチールボールバルブGB Stanrard 2PCフランジ付きステンレススチールボールバルブ
  • GB Stanrard 2PCフランジ付きステンレススチールボールバルブGB Stanrard 2PCフランジ付きステンレススチールボールバルブ

GB Stanrard 2PCフランジ付きステンレススチールボールバルブ

GB Stanrard 2PCフランジ付きステンレススチールボールバルブは、ピストン型空気圧アクチュエーターとフランジ付きアメリカン標準ボールバルブで構成されています。ボールバルブは、American Standard API608およびAPI6Dを採用しており、低流量と信頼できるシーリングを備えた完全なボアまたは削減構造を採用できます。液化ガスおよび天然ガス媒体の場合、抗静止構造を使用して、バルブステムとバルブ本体の間、またはバルブステム、球体、バルブ本体の間の抵抗が10オーム未満であることを保証できます。

GB Stanrard 2PCフランジ付きステンレススチールボールバルブはで構成されています ピストンタイプの空気圧アクチュエーターとフランジュ型アメリカン標準ボールバルブ。 ボールバルブは、American Standard API608とAPI6Dを採用し、フルを採用できます 低流抵抗と信頼性の高いシーリングを備えた構造のボアまたは縮小。 液化ガスおよび天然ガス媒体の場合、抗静止構造を使用できます バルブステムとバルブ本体の間の抵抗を確保するため、または バルブステム、球体、バルブ本体の間には、10オーム未満です。そこには フローティングボールまたは固定ボール構造です。フランジはANSI/ASMEを採用しています B16.5標準で、輸入機器に取り付けまたは交換できます。 空気圧アメリカ標準ボールバルブは、自動制御に広く使用されています 石油、化学物質、教育機器などの産業向けのシステム、 軽産業、高圧機器、医薬品、および用紙、 リモート集中制御またはオンサイトコントロール用。

空気圧アメリカ標準フランジボールバルブは、バルブの一種です チャネルに垂直な軸の周りで90度回転します。それは構成されています ピストンタイプの二重演技または単一の演技(スプリングリセットタイプ) 空気圧アクチュエータとアメリカ標準のO型ボールバルブ構造。による 圧縮空気でシリンダーピストンを駆動すると、ギアラックメカニズムは 活性化され、ギア出力シャフトが回転し、バルブの茎を駆動し、 バルブのコアを回転および実現するバルブの開閉アクション。 空気圧アメリカ標準フランジボールバルブにはアクセサリーが装備されています ソレノイドバルブ、エアフィルター圧力低減剤、リミットスイッチ(バルブ フィードバックデバイスの位置)または電気空気圧バルブポジショナー 自動調整制御または2つの位置のカットオフ制御を達成する プロセスパイプラインの流体媒体。

製品の詳細

設計:ANSI 16.34
エンドフランジ:ASME B16.5
対面寸法:ASME B16.10
検査とテスト:API 598
サイズ:1/2 "〜10"、圧力:150lb〜300lb
フルポート、ISO5211ダイレクトマウントパッド
ブローアウトプルーフステムデザイン
ロックデバイス、空気圧、または電気アクチュエーターを使用したレバー操作
投資キャスティング
材料:炭素鋼WCB/DIN1.0619
ステンレス鋼304/1.4308
ステンレス鋼316/1.4408
適切:水、油、ガス

製品機能

1。GBスタンラード2PCフランジ付きステンレススチールボールバルブは、アメリカ人に従って設計および製造されています 標準API-6D、およびAPI598に従って検査およびテストされた 標準。
2。低流体抵抗、ボールバルブはバルブ内の流れ抵抗が低い 製品は、たとえ直径が減少していても、それらの流れ抵抗は非常に 小さい。
3.バルブの速い開閉を実現できます。
4.バルブは良好なシーリングパフォーマンスを持ち、双方向を達成できます シーリング、ゼロリーク。
5.バルブステムシールは信頼性が高く、ダブルディスクスプリングが自動的に採用されています 長い封印寿命を備えた圧縮パッキングデザイン。
6.下部に取り付けられたバルブステムとバルブステムヘッドの凸状のステップ バルブは、圧力の下で噴出し、安全性を確保することに起因します。
7。フランジ接続、インストールが簡単、軽量、インストールを節約します スペース、そしてメンテナンスが簡単です。

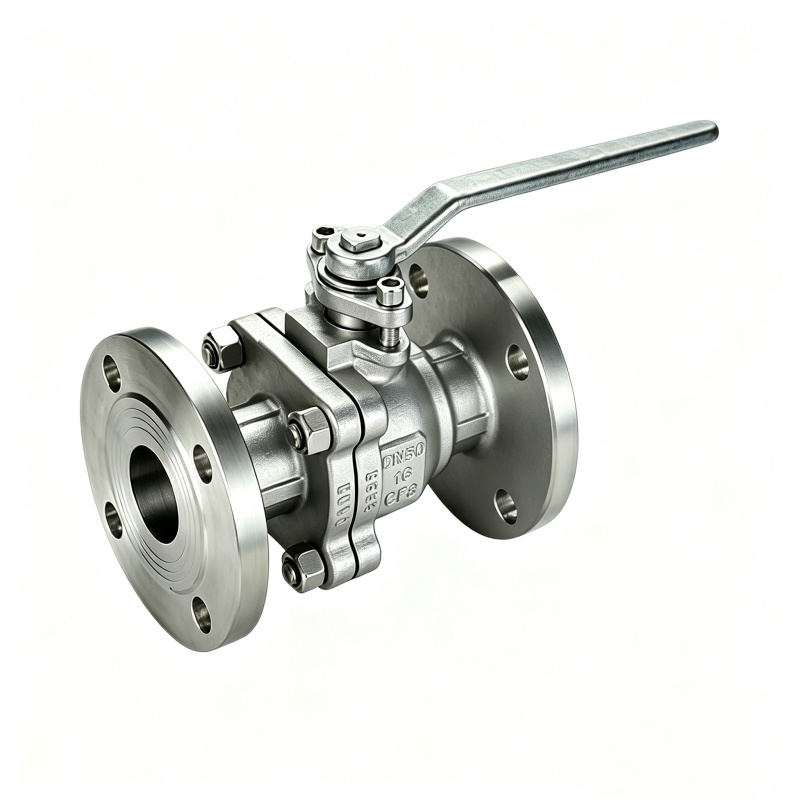

GB Stanrard 2PC Flanged Stainless Steel Ball Valve

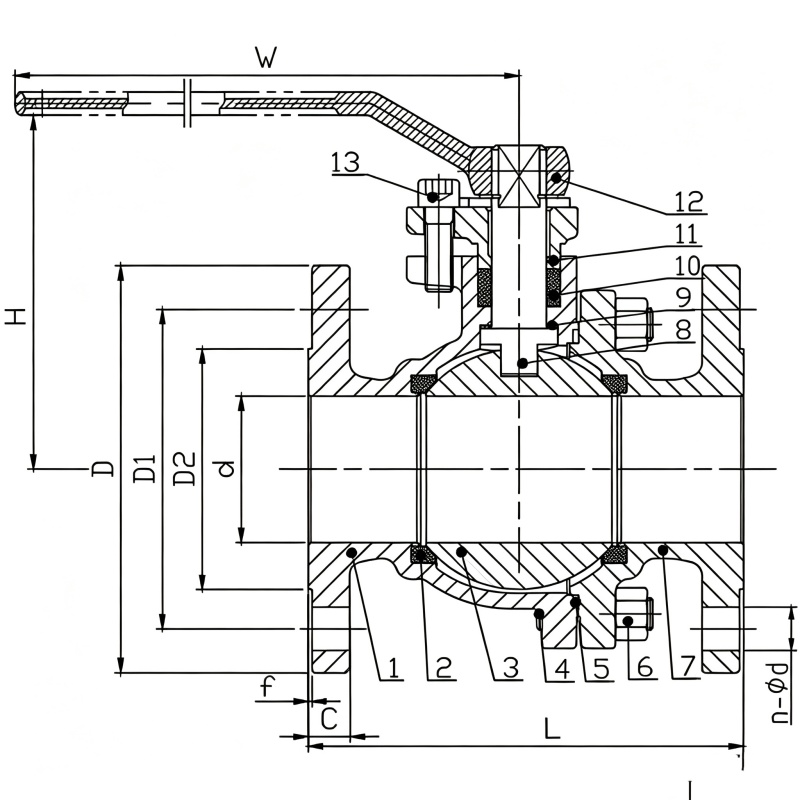

主な部品と材料

1 WCB/ CF8/ CF8M 9 スラストパッド WCB/ CF8/ CF8M
2 シート PTFE 10 パッキング WCB/ CF8/ CF8M
3 ボール SS304/ SS316 11 SS304/ SS316
4 ボルト SS304/ SS316 12 SS304/ SS316
5 春の洗濯機 SS304/ SS316 13 ナット SS304/ SS316
6 ナット SS304/ SS316 14 春の洗濯機 SS304/ SS316
7 キャップ WCB/ CF8/ CF8M 15 レバー ss
8 ガスケット WCB/ CF8/ CF8M

主な寸法

NP dn L D D1 D2 b t z-φd
1/2」 15 108 90 60.3 34.9 11.5 1.6 4-F16
3/4」 20 117 100 69.9 42.9 13 1.6 4-F16
1 " 25 127 110 79.4 50.8 14.5 1.6 4-F16
11/4」 32 140 115 88.9 63.5 16 1.6 4-F16
11/2」 40 165 125 98.4 73 17.5 1.6 4-F16
2 " 50 178 150 120.7 92.1 19.5 1.6 4-F19
21/2」 65 190 180 139.7 104.8 22.5 1.6 4-F19
3 " 80 203 190 152.4 127 24 1.6 4-F19
4 " 100 229 230 190.5 157.2 24 1.6 4-F19
5 " 125 356 255 215.9 185.7 24 1.6 4-F22
6 " 150 394 280 241.3 215.9 25.5 1.6 4-F22
8 " 200 457 345 298.5 269.9 29 1.6 4-F22
10 " 250 533 405 362 323.8 30.5 1.6 4-F25
12 " 300 610 485 431.8 381 32 1.6 4-F25
14 " 350 686 535 476.3 412.8 35 1.6 4-F29
16 " 400 762 595 539.8 469.9 37 1.6 4-F29

GB Stanrard 2PC Flanged Stainless Steel Ball Valve
