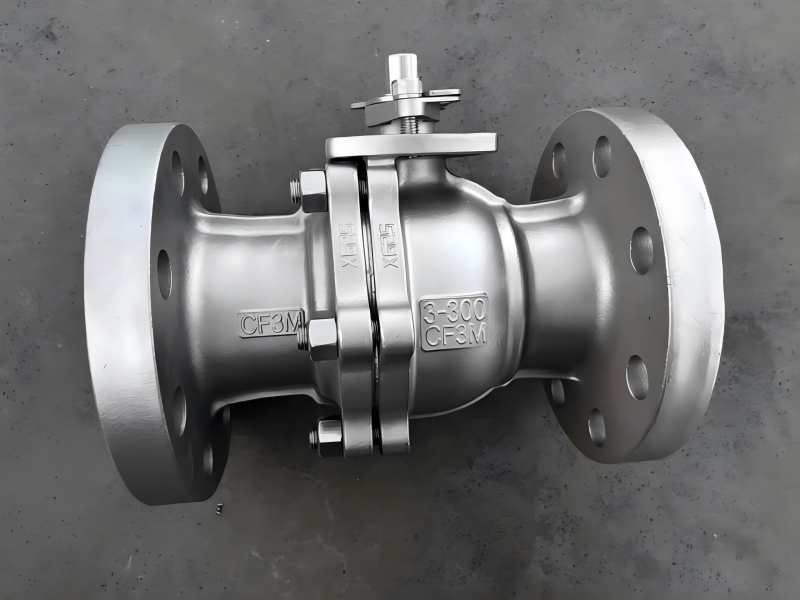

ステンレス製ボールバルブボディには通常、SS304、SS304L、SS316、SS316L、SS2205 (S31803)、および SS2507 (S32750) 二相ステンレス鋼が使用されます。バルブシートにはPTFE（ポリテトラフルオロエチレン）、PPL（ポリパラフェニレン）、PEEK（ポリエーテルエーテルケトン）などの高分子ポリマー材料が多く使用されており、シール性が優れています。これらは、手動、ウォームギア、空気圧、電気、または油圧作動により、気体または液体媒体を輸送するためのパイプラインで使用されます。
沿岸の製油所での定期保守検査中に、技術者が塩素含有媒体を輸送するパイプラインのボールバルブ本体に微細な亀裂を発見しました。 試験の結果、塩化物応力腐食割れであることが判明しました。このバルブは使用開始から 3 年も経っていなかったので、危うく重大な安全事故を引き起こすところでした。
これは、石油化学産業がバルブを選択する際に直面する可能性のある実際のリスクであり、適切な材料とシールソリューションを選択することが、このような危険に対する防御の第一線となります。この記事では、石油化学業界の特殊な使用条件から始まり、ステンレス製ボールバルブの科学的な選定方法について詳しく説明します。
石油化学業界では媒体が強い腐食性、高温、高圧特性を持っていることが多く、「ステンレス」単体では安全性を保証できません。さまざまなステンレス鋼製ボールバルブにはそれぞれ固有の用途制限があり、材料の選択を誤ると致命的な結果を招く可能性があります。以下は、さまざまなステンレス鋼材料の耐食性の分析です。
オーステナイト鋼 (304/316 シリーズ): SS304 と SS304L の主な違いは炭素含有量です。 SS304L は炭素含有量が低いため、溶接後の耐食性が優れています。 SS316およびSS316Lにはモリブデン（Mo）が含まれており、特に塩化物に対する耐食性が向上します。選定のポイントは、媒体の塩化物イオン量と酸性度、溶接後の耐粒界腐食性の必要性を考慮することです（Lタイプを選択）。
二相ステンレス鋼（2205/2507シリーズ）：クロム、ニッケル、モリブデンを高含有し、強度、耐食性に優れたSS2205（S31803）、SS2507（S32750）。主要な選択基準は、石油化学産業における典型的なリスクである塩化物応力腐食割れ (SCC) に対処すること、およびより高い強度または圧力能力を必要とする用途に対処することです。
材料性能の比較:
| 材質の種類 | 代表的なグレード | 耐塩化物応力腐食割れ性 | 適用温度範囲 | 主なアプリケーションシナリオ |
| 標準オーステナイト系 | 304/L | 弱い | -196℃～400℃ | 一般的な水、蒸気、空気システム |
| モリブデン強化オーステナイト系 | 316/L | 中くらい | -196℃～400℃ | 海水、塩化物を含む媒体、弱酸性環境 |
| 標準二相鋼 | 2205 | 強い | -50℃～300℃ | 石油化学塩化物を含む媒体、石油およびガス生成水 |
| スーパー二相鋼 | 2507 | 非常に強い | -50℃～300℃ | 高濃度塩化物、強酸環境 |
材料の選択がバルブの防御の第一線であるならば、シーリングシステムは「漏れゼロ」を保証するための最後の防御線となります。石油化学産業では、漏洩は材料の損失を意味するだけでなく、安全性や環境上の事故につながる可能性があります。
当社の多層シーリング システムは、さまざまな動作条件に合わせてカスタマイズされたソリューションを提供します。
第 1 層: コア シーリング技術: 強化 PTFE、PPL、または PEEK およびその他のポリマー材料を使用し、メディアの特性に基づいて最適なシーリング ソリューションが選択されます。 PPL 材料は 290℃ を超える高温に長期間耐えることができ、従来の PTFE の「コールドフロー」問題を解決します。
第 2 層: 構造強化設計: フローティング ボール バルブは媒体圧力に依存して自己締め付けシールを実現します。固定ボールバルブはダブルピストン効果 (DPE) 設計を採用しており、システム圧力を利用してシール効果を高めます。特殊な弾性を備えたバルブシートが摩耗を自動的に補正し、シール効果を長期にわたって維持します。
第 3 層: 防火システム: API 607/6FA 規格に準拠した防火設計。火災によりソフトシールが焼き切れると、金属間の二次シール構造が自動的に作動し、致命的な漏れを防ぎます。静電気をアースに伝導する静電気防止装置も内蔵しています。
第 4 層: 緊急安全機構: ステムの噴出防止構造により、バルブ ステムが異常な圧力で飛び出さないようにします。自動キャビティ圧力リリーフ機能により、メディアの熱膨張による圧力上昇を防ぎます。
真の信頼性は、厳格な製造基準と品質管理システムに基づいて構築されています。私たちのステンレス鋼ボールバルブ原材料から完成品まで複数の品質管理段階を経て、すべてのバルブが業界基準を満たすかそれを超えていることを保証します。厳格な規格準拠: 製品の設計と製造は API 6D、API 608、ASME B16.34 などの国際規格に厳密に準拠しており、GB/T 12237 などの国内規格の要件も満たしています。
マルチレベルのテストと検証: 各バルブは工場から出荷される前に、シェル強度テスト (公称圧力の 1.5 倍) やシール性能テスト (双方向シール テスト) などの厳格なテストを受けます。
石油化学産業の複雑な動作条件では、バルブサプライヤーは標準製品だけでなく、目的を絞ったソリューションも提供する必要があります。当社は、石油化学業界の特定のニーズを満たす一連の専門的な構成オプションを開発しました。
硫黄腐食環境向け: 当社は、硫黄応力腐食に耐性のある材料を提供し、特殊な熱処理プロセスにより硫化物応力腐食割れに対する材料の感受性を軽減します。
低温条件向け: LNG などの用途では、極低温プロセスで処理された材料と特別に設計された低温シール構造を使用し、-196°C の低温環境でも信頼性の高い動作を保証します。
高頻度動作向け: 頻繁な開閉が必要な用途向けに、低トルク設計と耐摩耗性強化シール材を使用し、バルブの耐用年数を大幅に延長します。
