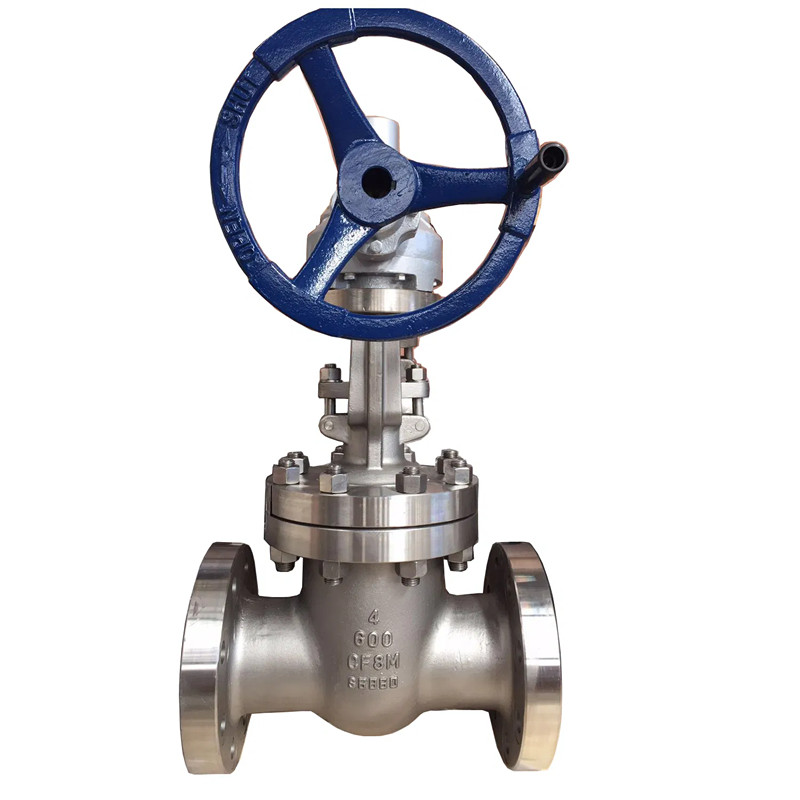

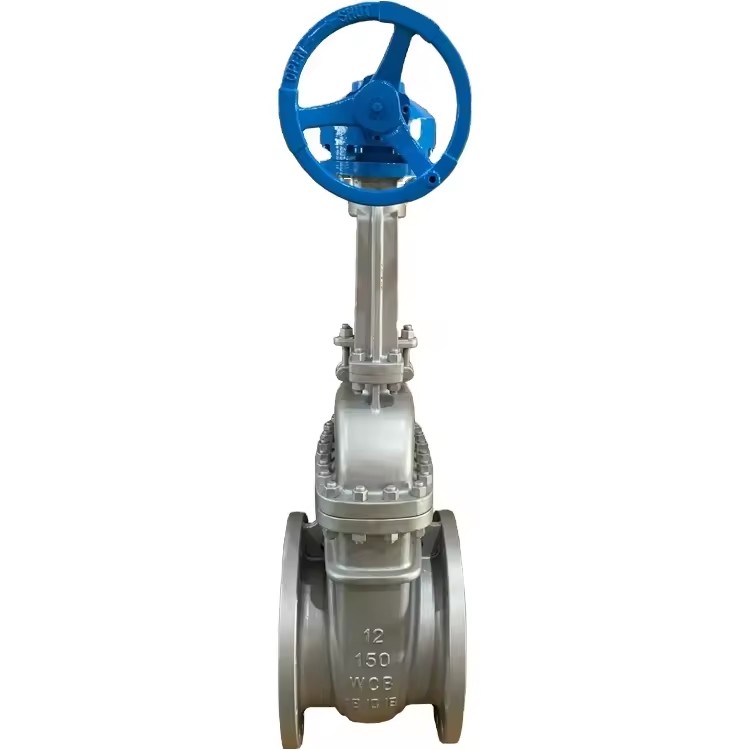

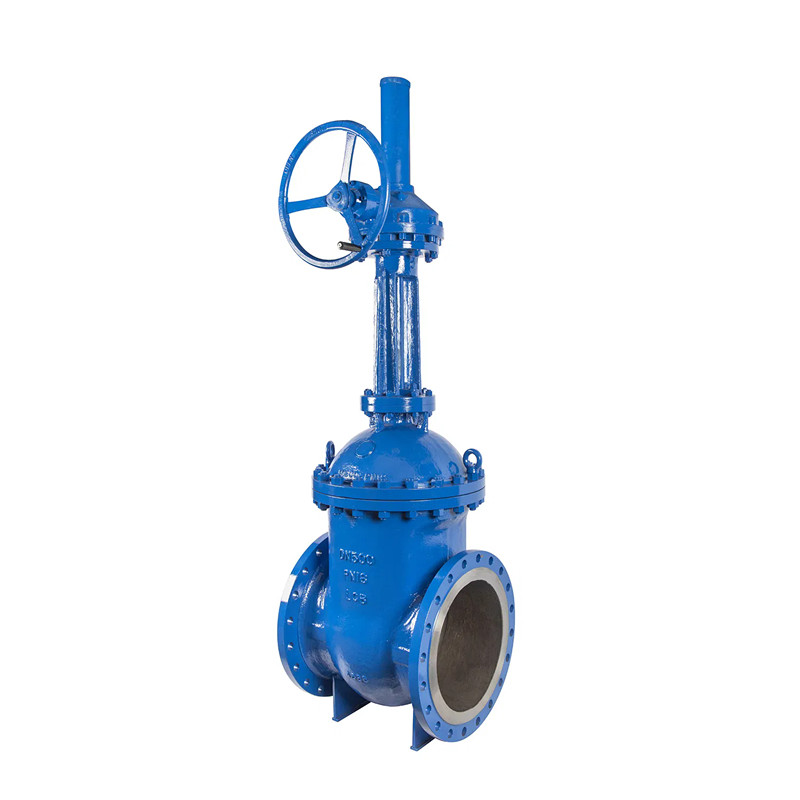

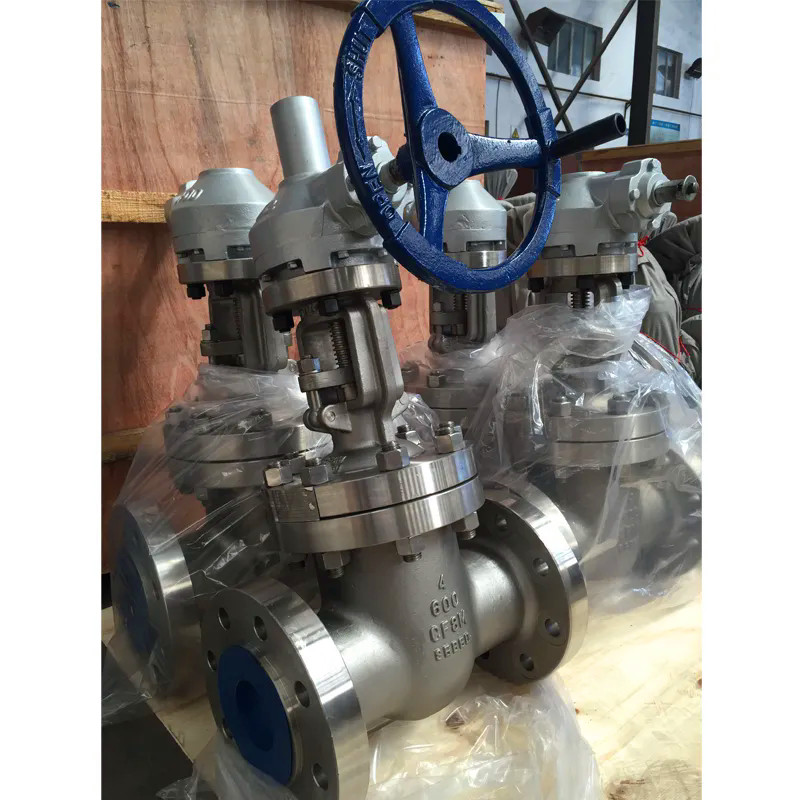

API 600 ANSIフランジ付きギア操作キャストスチールゲートバルブ

Joepai Advanced API 600 ANSIフランジギア操作キャストスチールゲートバルブは、オイル、ガス、化学物質、電力産業専用に設計された国際標準API 600を採用し、高圧および高温環境での液体制御に適しています。 API 600ゲートバルブは、正確な設計と製造プロセスを通じて、強力なシーリングパフォーマンスと長いサービスライフを提供します。

お問い合わせを送信

製品説明

Joepai API 600 ANSIフランジギアは、中国工場で作られた鋳造鋼のゲートバルブ鋳造バルブボディ、高圧抵抗、高いシーリング性能、高耐久性を採用しています。詳細または技術サポートについては、お問い合わせください！

特徴：

ボルト付きボンネットまたは圧力シールボンネット

柔軟なウェッジ

フルポート

外側のネジとヨーク（OS＆Y）、ライジングステム

極低温サービス用の拡張ボンネット

オプションのロックデバイス

リクエストに応じてパス

基準：

設計と製造：API 600、API 6D、BS1414など

対面（エンドツーエンド）：ANSI B16.10、API 6Dなど

フランジ付き接続：ANSI B16.5、ASME B16.47など

バット溶接端：ANSI B16.25など

テストと検査：API 598、API 6Dなど

詳細：

モデル：Z40H

サイズ：2 "まで60"（DN50からDN1500まで）

圧力：ASME 150＃、300＃、600＃、900＃、1500＃、2500＃

ボディマテリアル：ステンレス鋼、二重ステンレス鋼、超二重ステンレス鋼、炭素鋼、低温炭素鋼、ニッケル合金、ニッケルアルミニウムブロンズ、ハステロイ、インコルエルなど。

トリム材料：13％CR、SS304、SS316、SS304L、SS316L、F11、F22など

エンド接続：フランジ付きRF/ RTJ/ FM/ FF、バットウェルディング（BW）

操作：ハンドホイール、ギアワーム、電気操作

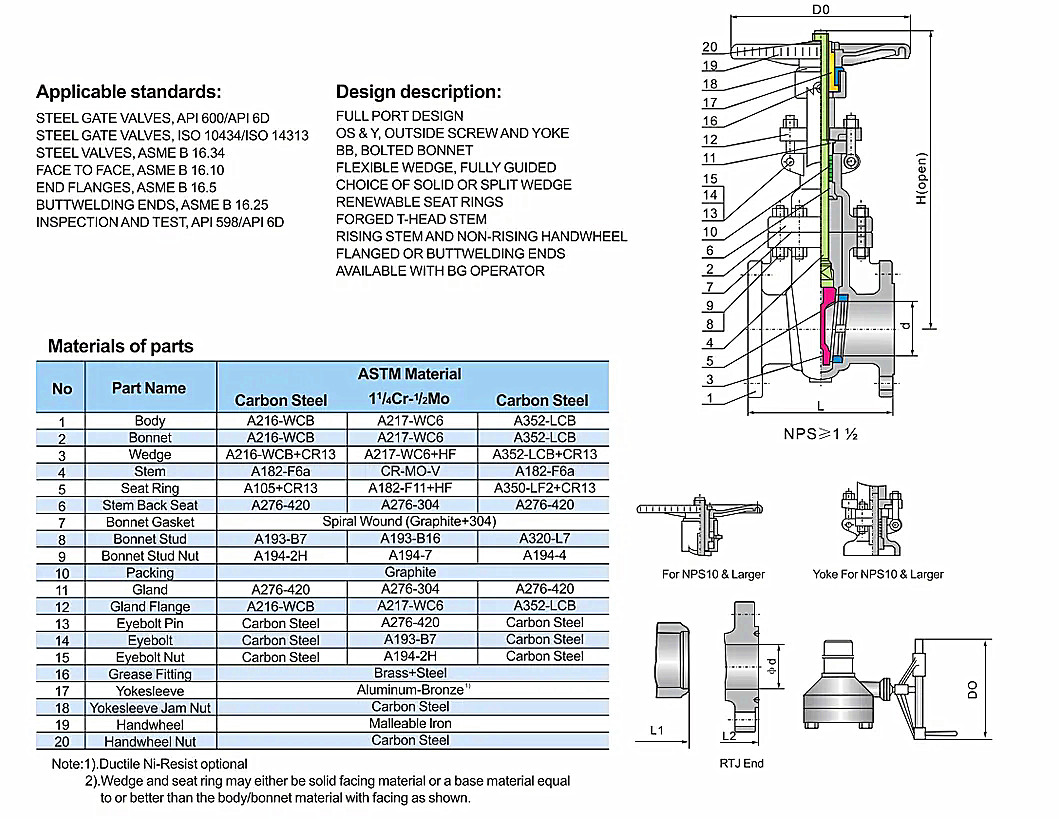

主な寸法

	Class150
サイズ（in）	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L、RF（mm）	178	191	203	229	267	292	330	356	381	406	432	457	508
L1-BW（mm）	216	241	283	305	403	419	457	502	572	610	660	711	813
L2-RTJ（mm）	191	203	216	241	279	305	343	368	394	419	445	470	521
ふーむ）	400	490	510	585	795	1015	1230	1465	1755	2030	2210	2510	2880
K（mm）	200	200	250	300	350	350	400	450	500	500	600	750	750

	Class300
サイズ（in）	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L、RF（mm）	216	241	283	305	403	419	457	502	762	838	914	991	1143
L1-BW（mm）	216	241	283	305	403	419	457	502	762	838	914	991	1143
L2-RTJ（mm）	232	257	298	321	419	435	473	518	778	854	930	1010	1165
ふーむ）	470	525	533	610	845	1050	1295	1600	1830	2035	2195	2470	2900
K（mm）	200	200	250	300	350	350	400	450	500	500	600	750	750

	Class600
サイズ（in）	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L、RF（mm）	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L1-BW（mm）	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L2-RTJ（mm）	295	333	359	435	562	664	791	841	892	994	1095	1200	1407
ふーむ）	495	550	615	735	1005	1245	1480	1730	1915	2050	2260	2620	2900
K（mm）	200	250	300	350	450	500	600	750	850	850	960	960	1000

	class900
サイズ（in）	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L、RF（mm）	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L1-BW（mm）	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L2-RTJ（mm）	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
ふーむ）	590	700	740	870	1120	1390	1592	1765	2025	2175	2510	2750	3240
K（mm）	250	300	350	450	500	600	750	850	850	960	960	1000	1000
