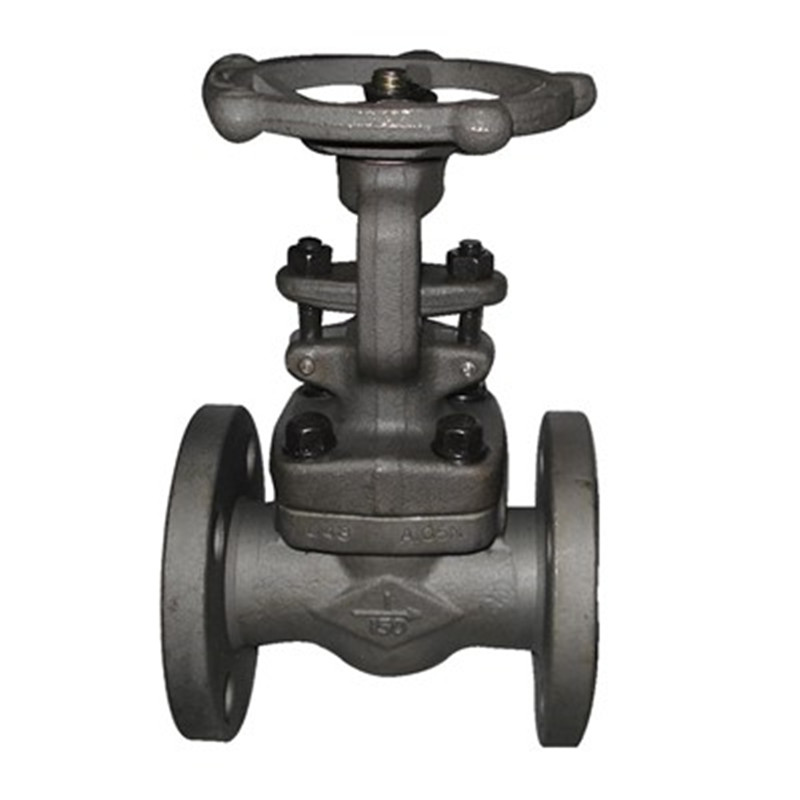

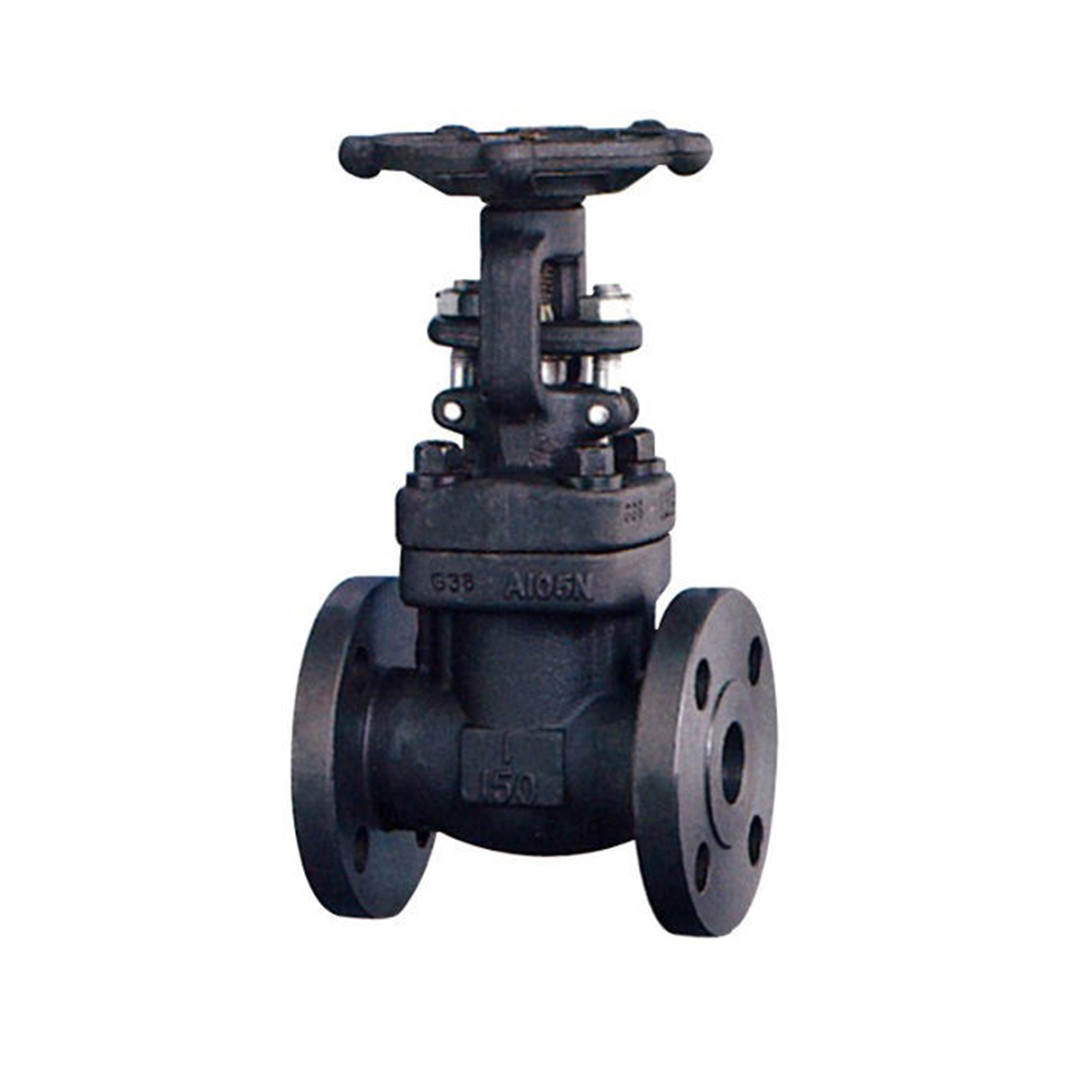

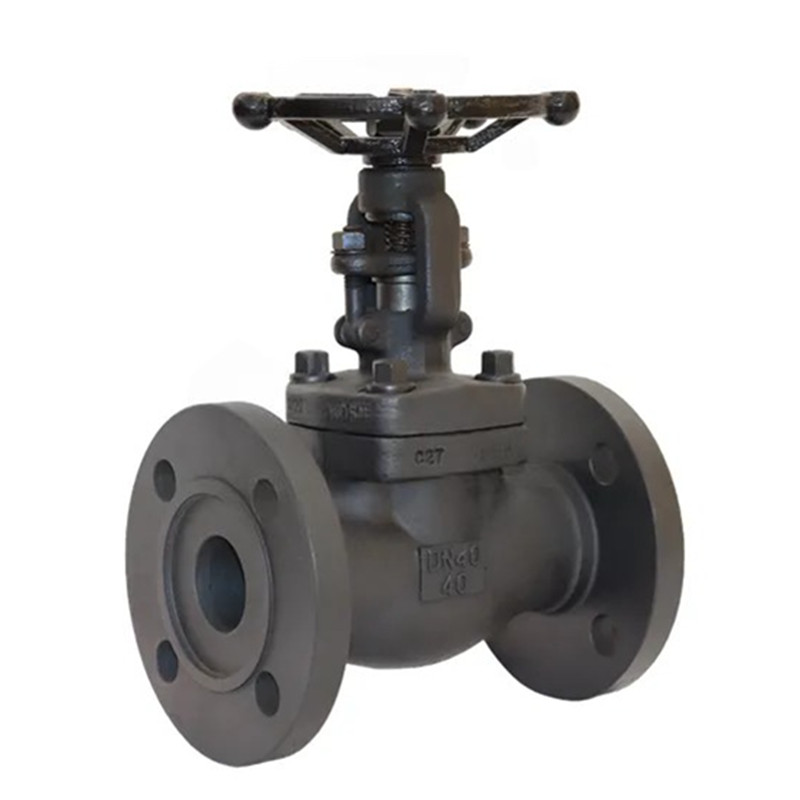

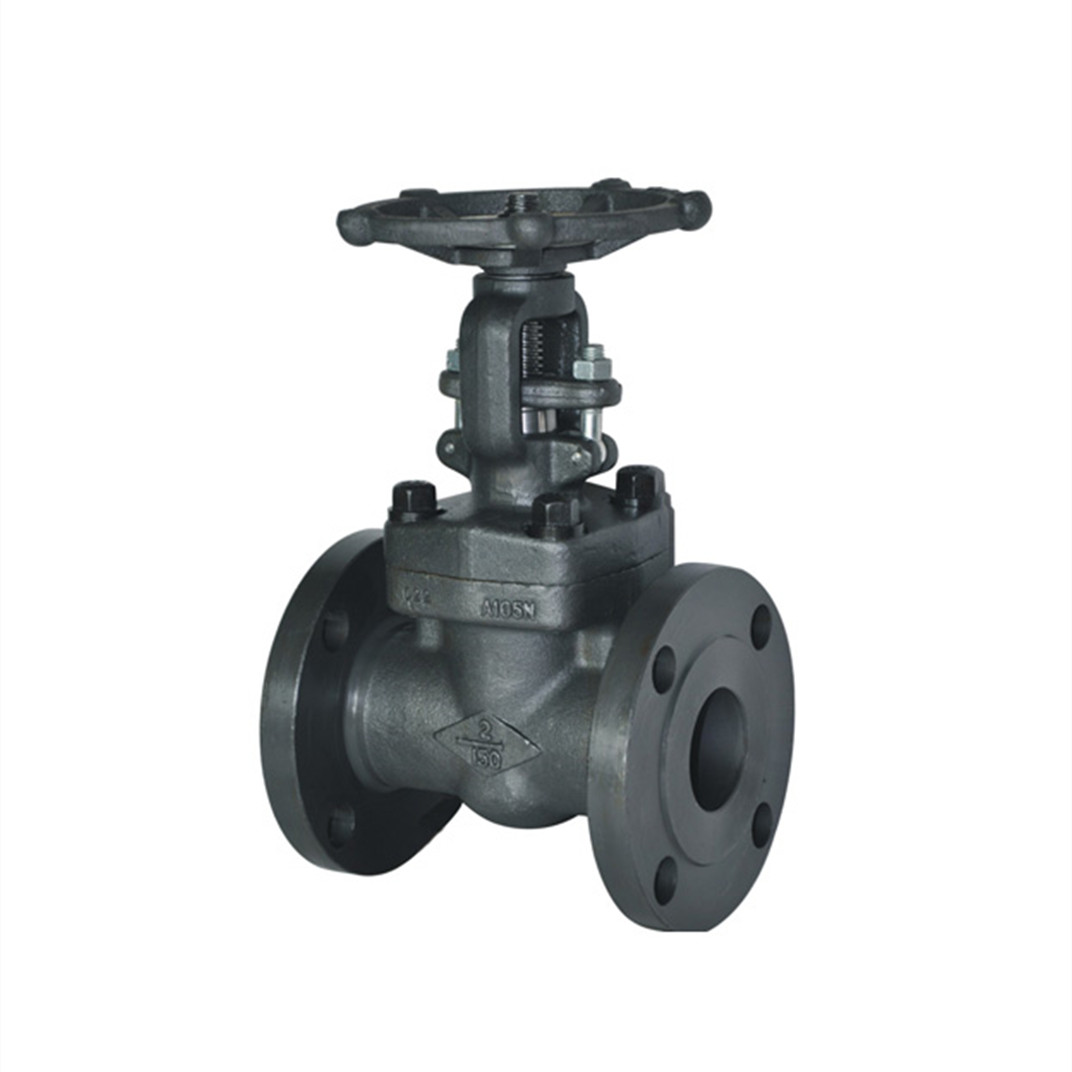

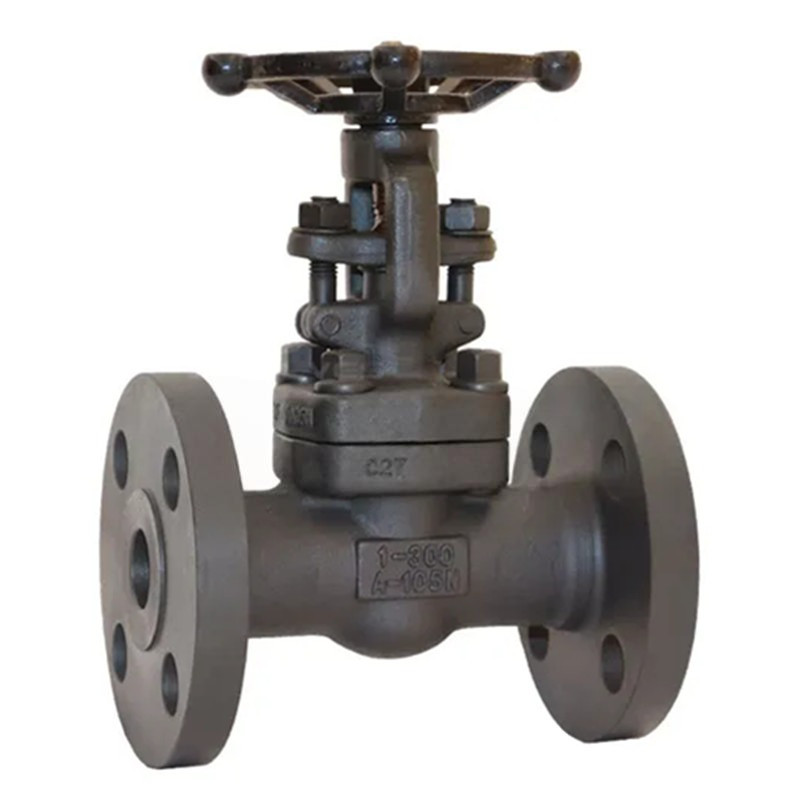

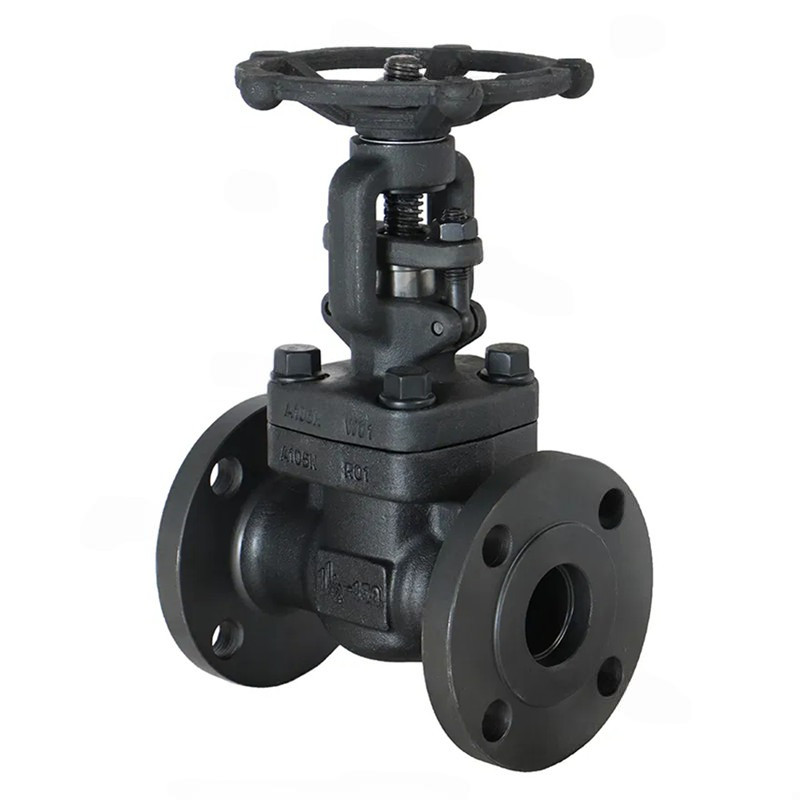

統合された鍛造鋼フランジゲートバルブ

Joepai耐久性のある積分鍛造スチールフランジゲートバルブは、フランジ接続を備えたゲートバルブの一種であり、これが最も一般的な接続法です。フランジゲートバルブは、パイプラインで使用すると安定して信頼性が高いため、高圧パイプラインでよく使用されます。

お問い合わせを送信

製品説明

Joepai Advanced Integrated Forged Steel Frange Gate Valveの開閉コンポーネントはゲートであり、ゲートの動きの方向は流体方向に垂直です。ゲートバルブは完全に開閉でき、完全に閉じているだけで、調整またはスロットルすることはできません。ゲートバルブには2つのシーリング表面があり、最も一般的に使用されるモードゲートバルブには、ウェッジ形状を形成する2つのシーリング表面があります。ウェッジ角は、中程度の温度が高くない場合、通常は50度、2°52 'でバルブパラメーターによって異なります。ウェッジゲートバルブのゲートは、剛性ゲートと呼ばれる全体として作成できます。また、加工性を改善し、処理中のシーリング表面角の偏差を補うためにわずかな変形を生成できるゲートにすることもできます。このタイプのゲートは、弾性ゲートと呼ばれます。

製品機能：

サイズ：1/2 '' -2 ''（DN15〜DN50）

圧力定格：150lb-600lb/pn16〜pn100/10k〜60k）

材料：A105、Fl2、F11、F22、F5、F304、F316、F51/F53、F321、C3、C5、C95800

適切な温度：-29ºC〜429ºC。

適切な媒体：水、蒸気、石油、天然ガスなど

製品標準：

設計および製造適合：API602、BS5352、ANSI B16.34

ソケット溶接寸法は、ANSI B16.11、JB/T1751に準拠しています

ネジ端寸法は、ANSI B1.20.1、JB/T7306に準拠しています

butt-溶化したANSI B16.25、JB/T12224に準拠しています

フランジの終わりは、ANSI B16.5、JB79に準拠しています

テストと検査に準拠：API598、GB/T13927、JB/T9092

製品アプリケーション

統合された鍛造鋼製フランジゲートバルブは、4.0メガパスカルから10.0メガパスカル（1メガパスカル= 10キログラム）、および29から600デグリスの否定的な栄養素までの公称圧力を持つ石油、化学物質、医薬品、肥料、電力産業などのさまざまな労働条件のパイプラインに適しています。パイプラインメディアを切り取ったり接続したりするために使用することはできず、調整または調整することはできません。適用されるメディアには、水、油、蒸気、酸性メディアなどが含まれます。

標準材料仕様

いいえ。	部品名	CSからASTMへ	ASTMに関して	SSからASTM
		タイプA105	タイプF22	タイプF304（L）		タイプF316（L）
1	体	A105	A182 F22	A182 F304（L）		A182 F316（L）
2	シートリング	A276 420	A276 304	A276 304（L）		A276 316（L）
3	くさび	A276 410＆430	A182 F304	A182 F304（L）		A182 F316（L）
4	幹	A182 F6	A182 F304	A182 F304（L）		A182 F316（L）
5	ガスケット	段ボールSS +グラファイト		SS + PTFE
6	ボンネット	A105	A182 F22	A182 F304（L）		A182 F316（L）
7	ボンネットボルト	A193 B7	A193 B16	A193 B8		A193 B8M
8	ピン	A276 420		A276 304
9	腺	A276 410		A182 F304（L）		A182 F316（L）
10	腺アイボルト	A193 B7	A193 B16	A193 B8		A193 B8M
11	腺フランジ	A105	A182 F11	A182 F304（L）		A182 F316（L）
12	腺ナッツ	A193 2H	A194 4	A194 8		A194 8m
13	ヨークナット	A276 410
14	H.W.ロックナット	A194 2H	A194 4	A194 8		A194 8m
15	ネームプレート	ss
16	ハンドホイール	A197
17	ベアリングガスケット	A473 431
18	ステムパッキング	柔軟なグラファイト			PTFE
適切な媒体		W.O.G.等	W.O.G.等		hno3ch3oohなど
適切な温度		-29 425	-29 550		-29 180

注：他の資料はリクエストに応じて入手できます。

寸法（mm）と重量（kg）

フランジ付きエンドゲートバルブ150lb〜600lb

NP			1/2」	3/4」	1 "	1-1/4 "	1-1/2 "	2 "
L（RF）L1（BW）	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H（開く）	150,300		158	169	197	236	246	283
H（開く）	600		169	197	236	246	283	320
W			100	100	125	160	160	180
ウェイト	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	bw	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	bw	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	bw	4.5	5.1	8.2	10.5	12.4	20.1
