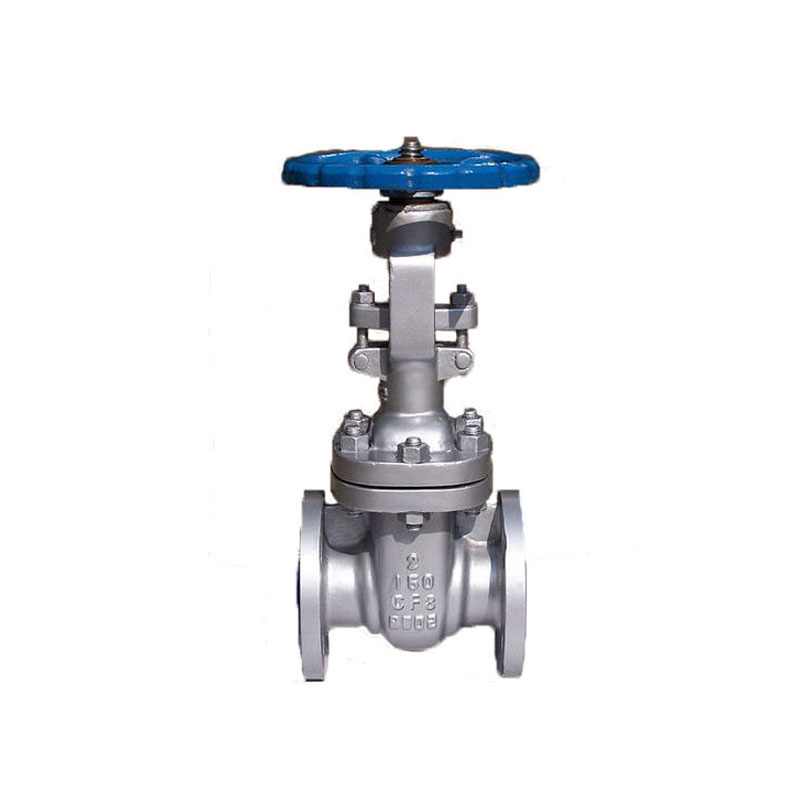

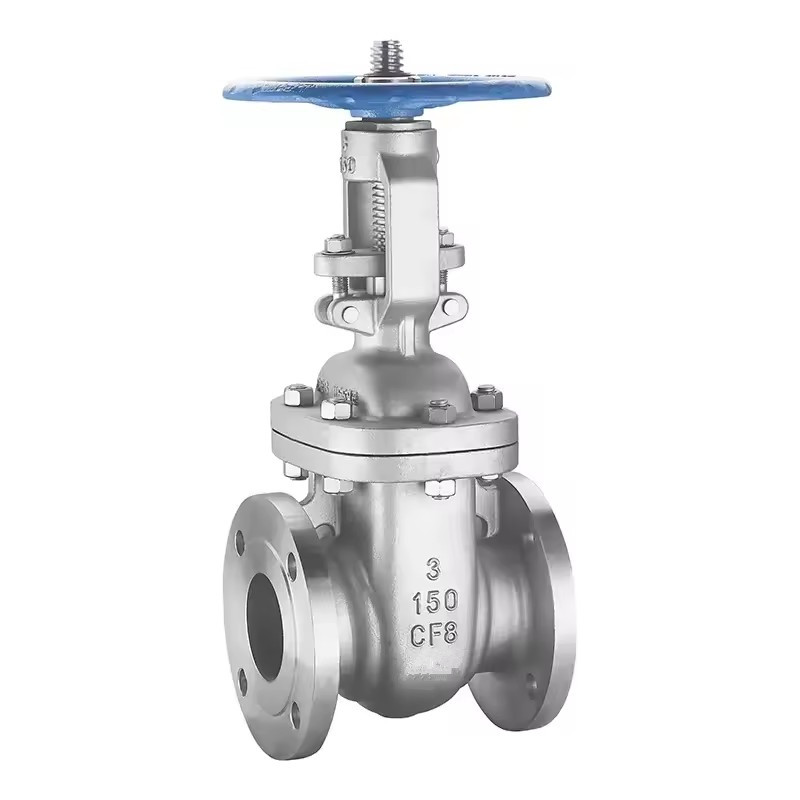

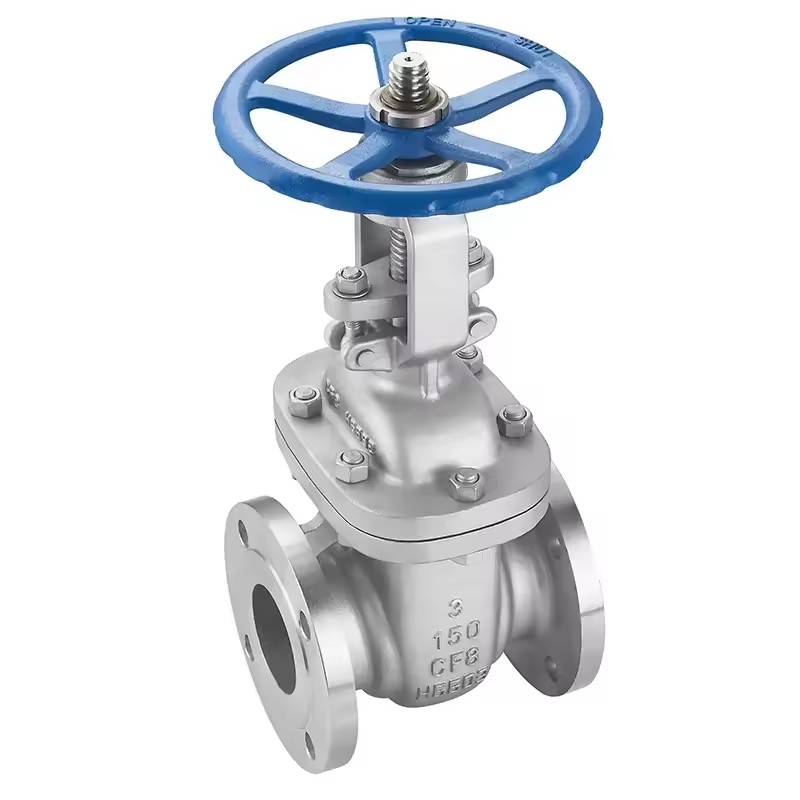

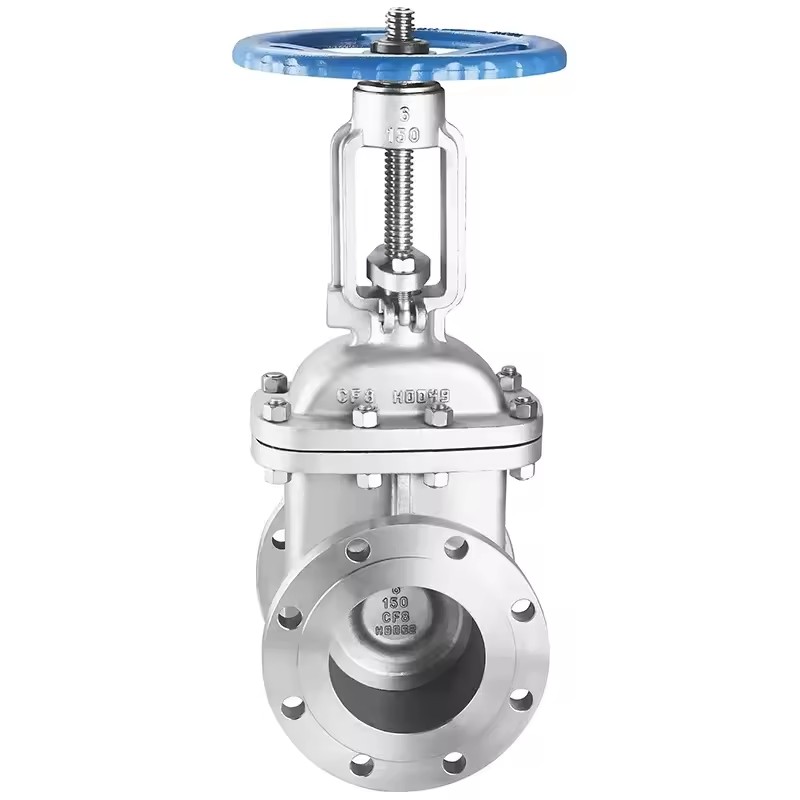

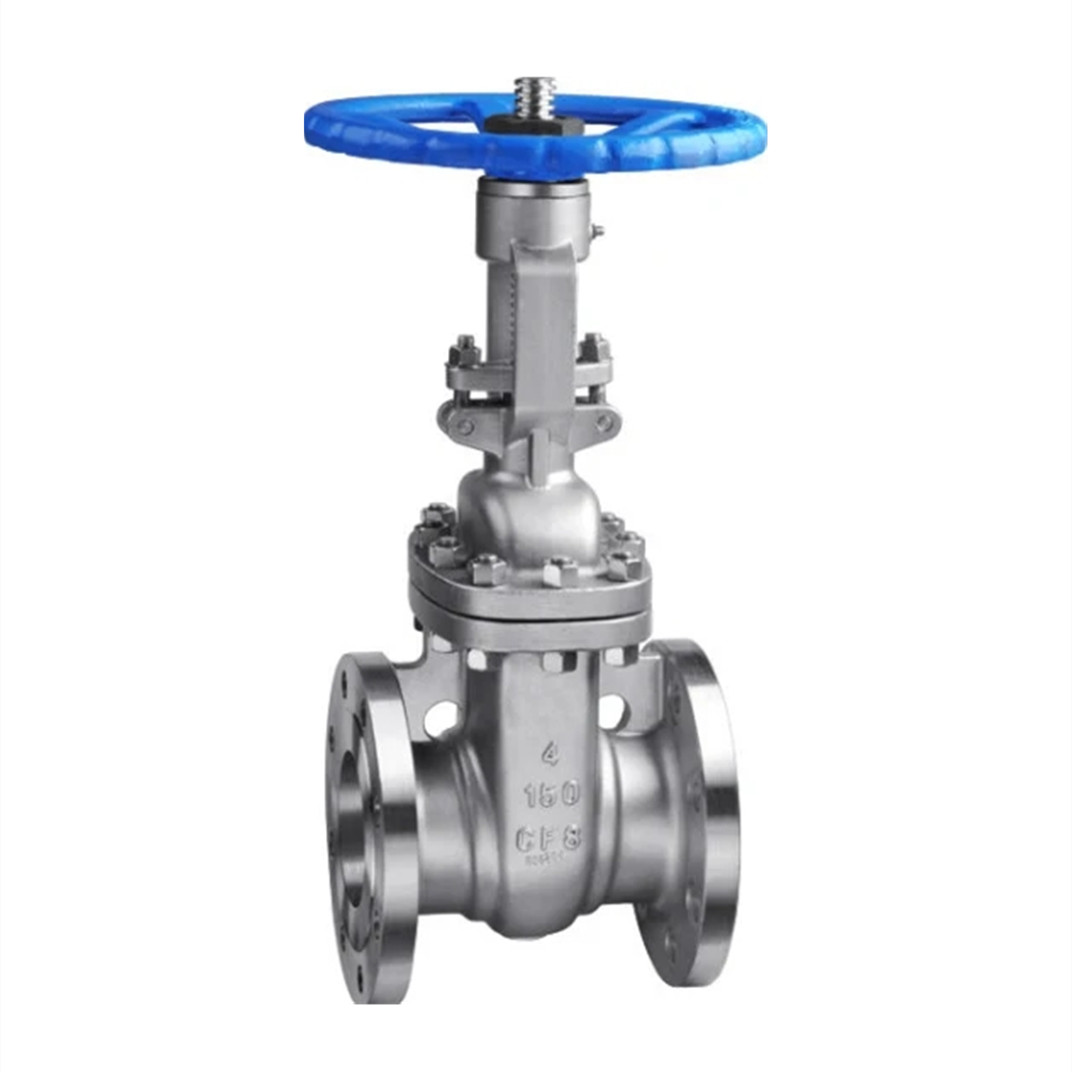

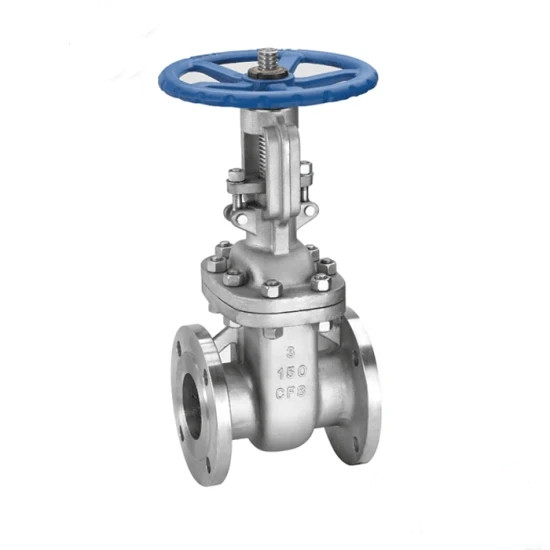

Joepai API 6Dフランジエンドステンレス鋼の柔軟なウェッジゲートバルブ中国製の柔軟なウェッジゲートバルブは、特定の要件を満たし、金型に注ぐ液体に金属を溶かすプロセスです。冷却、固化、および洗浄処理後、所定の形状、サイズ、特性を備えた鋳物（部品またはブランク）が得られます。近代的な機械製造業の基本プロセス。鋳造によって生成される原材料のコストは低いため、複雑な形状の部分、特に複雑な内部空洞を持つ部品の経済をよりよく実証できます。同時に、それは幅広い適応性と優れた包括的な機械的性能を持っています。
設計と製造：API 600、API 6D、BS1414など
対面（エンドツーエンド）：ANSI B16.10、API 6Dなど
フランジ付き接続：ANSI B16.5、ASME B16.47など
バット溶接端：ANSI B16.25など
テストと検査：API 598、API 6Dなど
圧力テスト：GB/T 13927、API 598
ボルト付きボンネットまたは圧力シールボンネット
柔軟なウェッジ
フルポート
外側のネジとヨーク（OS＆Y）、ライジングステム
オプションのロックデバイス
| サイズ | 2 "まで60"（DN50からDN1500まで） |
| プレッシャー | ASME 150＃、300＃、600＃、900＃ |
| 体材 | 炭素鋼、低温炭素鋼、ステンレス鋼、二重ステンレス鋼、超二重ステンレス鋼、ニッケル合金、ニッケルアルミニウムブロンズ、ハステロイ、インコルエルなど。 |
| トリム素材 | 13％CR、SS304、SS316、SS304L、SS316L、F11、F22など |
| 接続を終了します | フランジ付きRF/ RTJ/ FM/ FF、バットウェルディング（BW） |
| オペレーター | ハンドホイール、ギアデバイス、電気、空気圧アクチュエータ |
| Class150 | |||||||||||||
| サイズ（in） | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L、RF（mm） | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW（mm） | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ（mm） | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| ふーむ） | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K（mm） | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Class300 | |||||||||||||
| サイズ（in） | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L、RF（mm） | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW（mm） | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ（mm） | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| ふーむ） | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K（mm） | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Class600 | |||||||||||||
| サイズ（in） | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L、RF（mm） | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW（mm） | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ（mm） | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| ふーむ） | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K（mm） | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| class900 | |||||||||||||
| サイズ（in） | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L、RF（mm） | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW（mm） | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ（mm） | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| ふーむ） | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K（mm） | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
