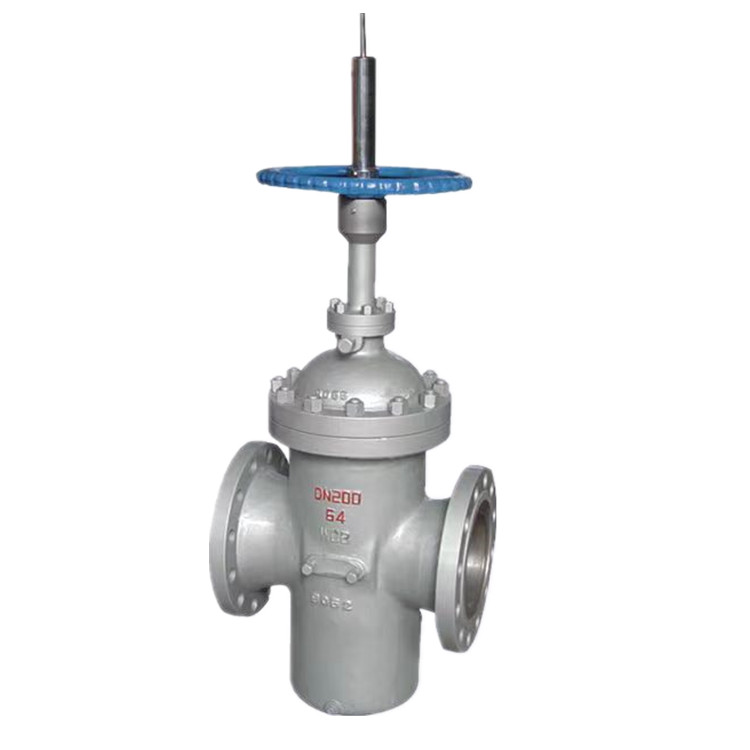

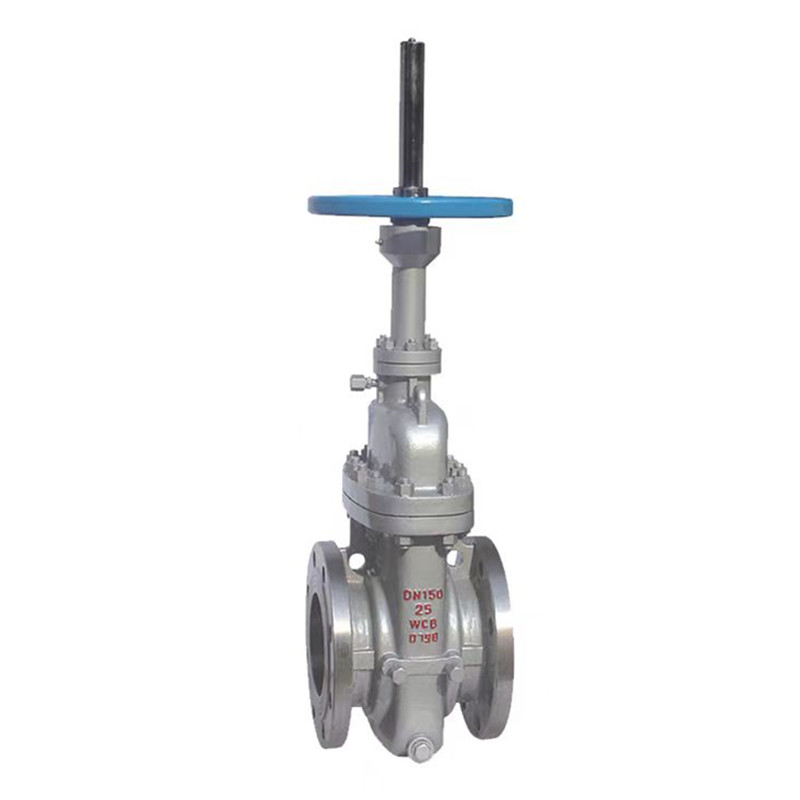

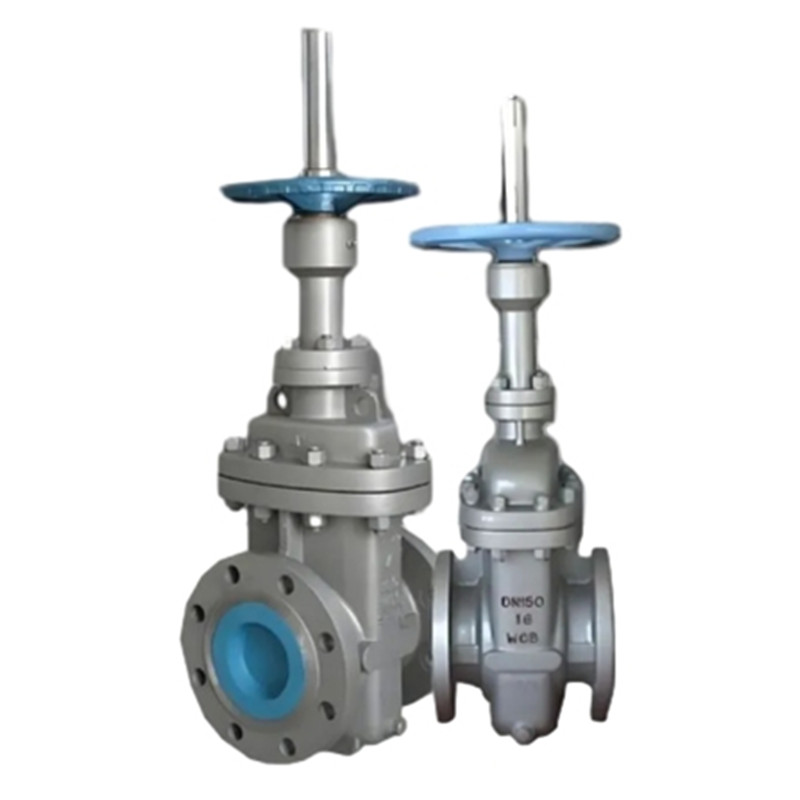

CSシングルディスクパラレルスラブゲートバルブクラス150lb

CSシングルディスクパラレルスラブゲートバルブクラス150LB、Wenzhou Joepai Valve Co.、Ltd。によって宣伝されている主要製品の1つとして、平行シートに対して直接機械的な力でシールする平行な面を持つ単一のフラットゲートを使用して、高温のリスクを削減することで高温のリスクを要求することで高温のアプリケーションの利点を提供します。石油、天然ガス、化学工学などの分野で広く使用されています。私たちは、プロジェクトのスムーズな進捗を確保するために、高品質でカスタマイズされたバルブソリューションを提供することに取り組んでいます。

製品の詳細：

ケーシング材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M

ディスク材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M

STEM材料：2CR13、304、316、304L、316L

ボンネット材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M

シート材料：A105、304、316、304L、316L

接続タイプ：フランジ/溶接

公称直径：DN100-800 NPS2 "-32"

公称圧力：1.0-16.0MPA 150lb-900lb

バルブ標準：

1.API 6Dに従って製造を設計します

2. ASME B16.10に従って顔を合わせます

3. ASME B16.5に従ってフランジ寸法をエンドします

4.API 598に従って検査とテストを検査とテストします

製品機能：

熱膨張の適応性：高温サービス（蒸気、ホットオイルなど）では、平行構造により、熱膨張による妨害が防止され、信頼できる動作が確保されます。

純粋な機械シーリング：初期シーリングのための強力な茎作動のみに依存しています。圧力支援シーリングはありません。

弱い低圧シーリング：システム圧力が蓄積する前に、真空/低圧の起動下で漏れを起こしやすい。

高精度要件：ゲート/シートの超高加工機械加工を要求します。軽度の損傷または変形はシーリングを妥協します。

高いクロージングトルク：くさびが存在しないために（特に低圧で）シールを圧縮するために、より大きな操作力が必要です。

低流量抵抗：フルボアの設計は、完全に開いたときの圧力降下を最小限に抑えます。

メタルハードシーリング：高温に抵抗しますが、摩耗しやすい。ラップ/パーツの交換が必要になる場合があります。

固体粒子耐性：並列設計は、不純物（ウェッジバルブよりも優れている）による詰まりに抵抗します。

主な寸法と重量（PN1.6、2.5 Class150）

注：

• サイズ813は、クラス150の構造長のみです。

• *クラス150のパイプラインバルブのこのような仕様はありません。

• **ユーザーのリクエストへのモデルを備えたTian Ertong電気デバイス。

• ***リストされている重量は、裸の茎150lbの重みであり、迂回穴がなく、ドライブユニットが含まれていません。
