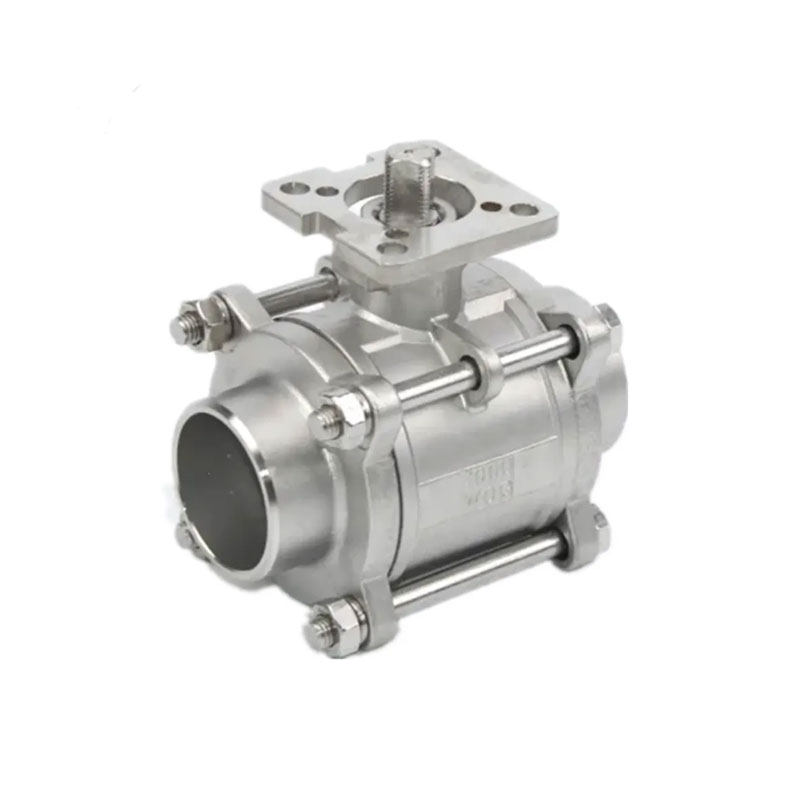

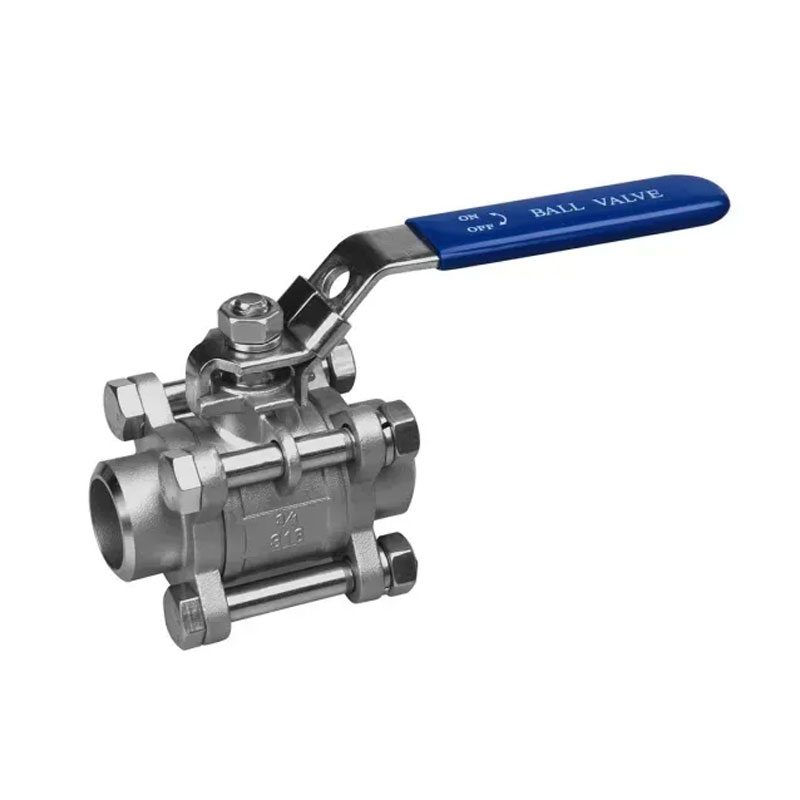

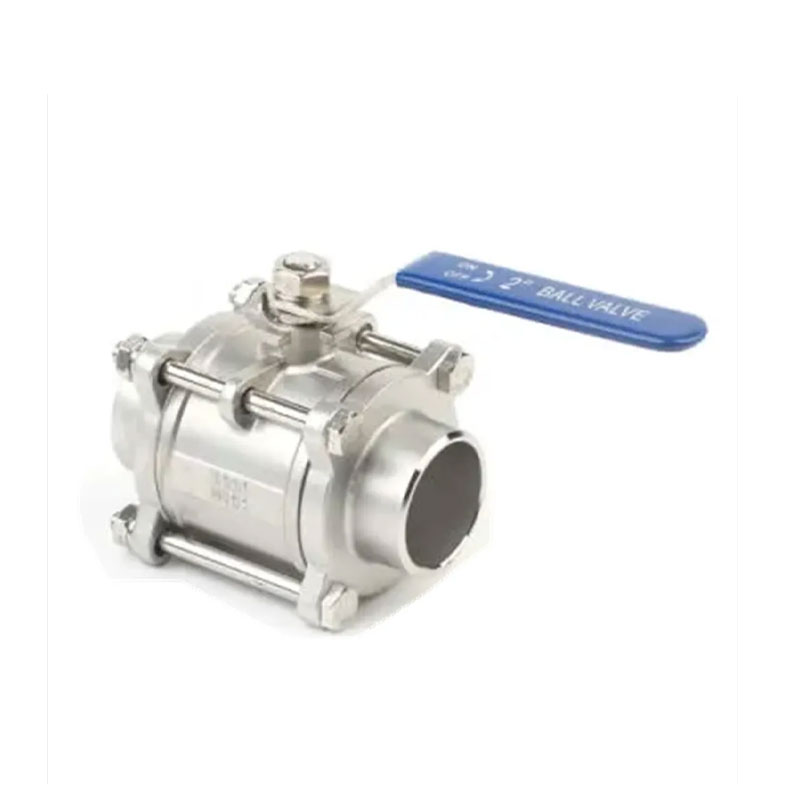

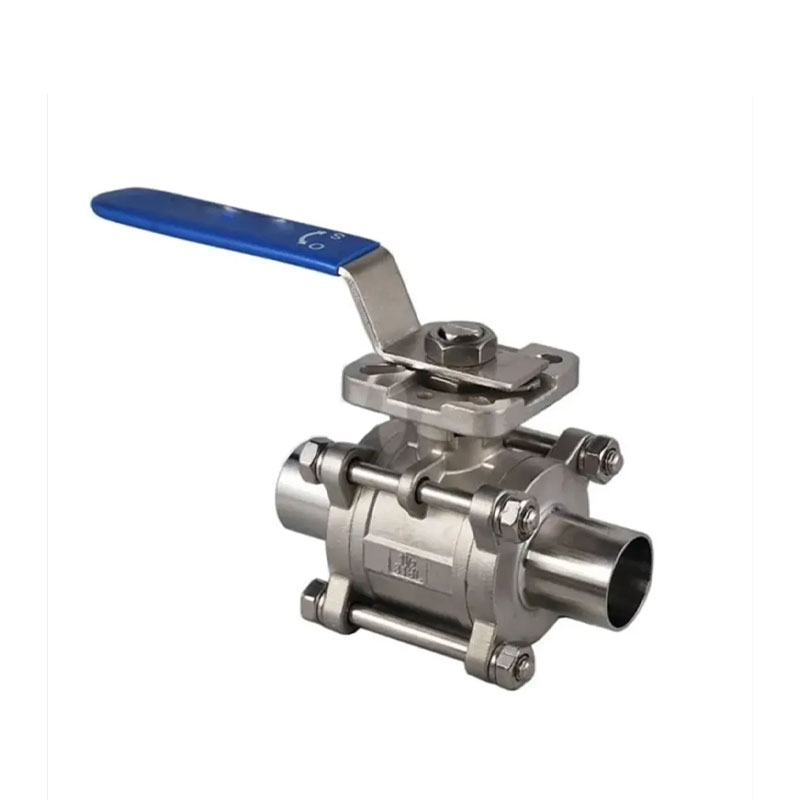

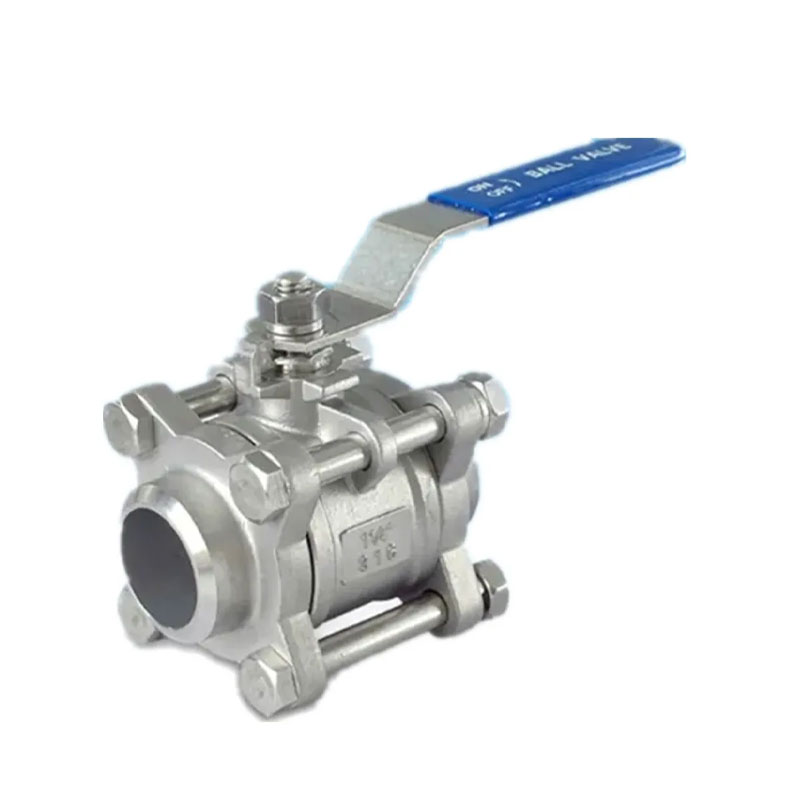

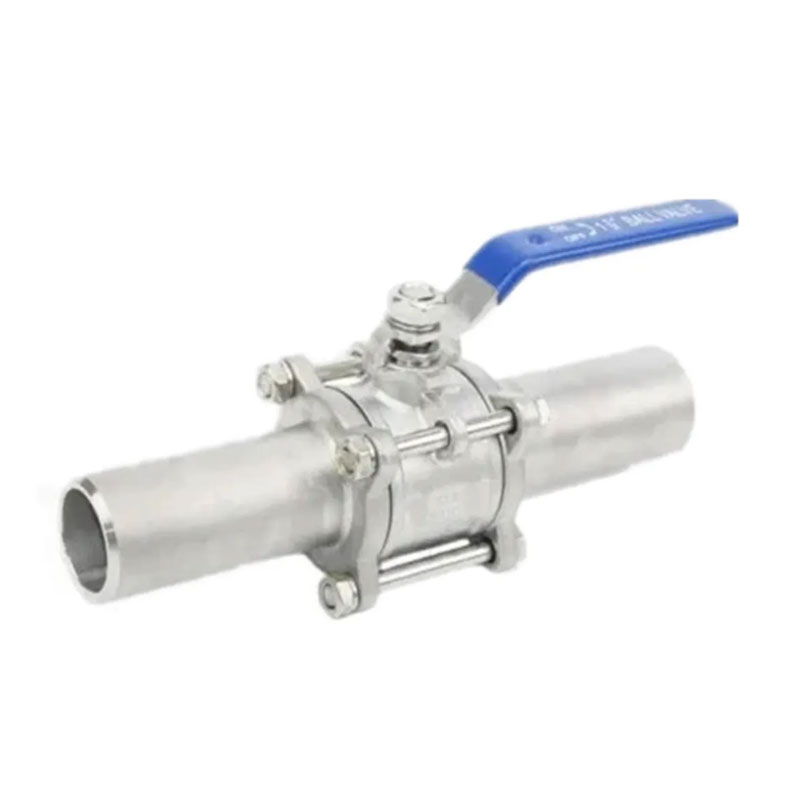

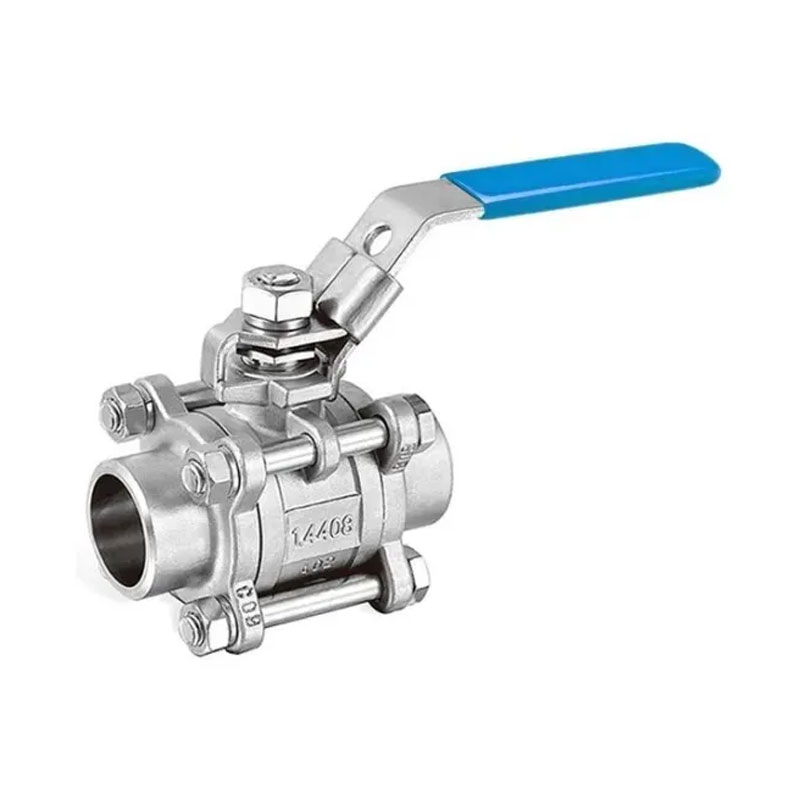

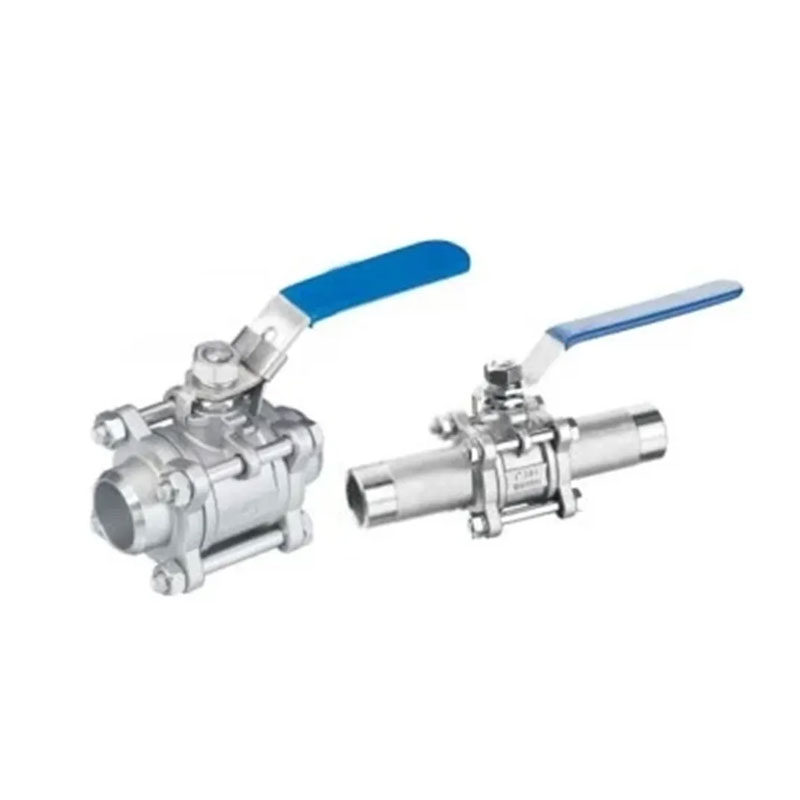

3PCバット溶接端ステンレススチールボールバルブ

Joepai高品質の3PCバット溶接端端は、強力な溶接接続と柔軟なメンテナンスの利点を備えたステンレススチールボールバルブです。これは、シーリング要件が高いシステムで好ましい選択であり、頻繁に分解することはできません。 Joepaiは、OEM/ODMのカスタマイズと国際標準認証（CE、PED、ISO9001など）をサポートしています。

お問い合わせを送信

製品説明

ジョパイが生産する3PCバット溶接端ステンレススチールボールバルブ高圧、高温、過酷な作業に耐えるように設計されています条件。完全なステンレス鋼の鍛造構造を採用し、溶接端に接続されています。この設計は、パイプラインと統合できます漏れ危険のないシステム。

3ピース構造により、メンテナンスとクリーニングが可能になります溶接システム全体を解体し、アプリケーションに適しています食品、医薬品、化学物質、石油化学物質などの産業で。

製品の詳細：

スレッド標準：NPT、BSPT、DIN259、DIN2999、ISO228クラスA
最大圧力：6.4MPA
温度範囲：-20c〜232c
適切な培地：水、油、空気、およびいくつかの腐食性液体
ブローアウトプルーフステム/フルポート
投資キャスティングボディ
1000psi（PN64）W.O.G
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

3PC Butt-welded Ends Stainless Steel Ball Valve

主な部品と材料

1	キャップ	CF8M/CF8/WCB	9	洗濯機を押してください	PTFE
2	ボルトワッシャー	SS304/SS/SS316	10	パッキング	PTFE
3	ヘックスナット	SS304/SS/SS316	11	腺	SS304/ss
4	ボルト	SS304/SS/SS316	12	ハンドル	SS304/ss
5	体	CF8M/CF8/WCB	13	春の洗濯機	SS304/ss
6	シート	PTFE	14	ステムナット	SS304/ss
7	ボール	SS316/SS304/SS	15	プラスチックカバー	プラスチック
8	幹	SS316/SS304/SS

主な寸法

NP	dn	d	D	L	W	H
1/4」	8	12.5	16.4	68	90	53
3/8」	10	12.5	18.6	68	90	53
1/2」	15	15	22.6	74	90	56
3/4」	20	20	28.8	84	108	65
1 "	25	25	34.8	94	123	69
11/4」	32	32	44.2	110	170	81.5
11/2」	40	38	50.8	126	170	86.5
2 "	50	49	62.8	147	170	102
21/2」	65	62	75.4	185	240	133
3 "	80	76	94	216	240	133
4 "	100	94	114	270	280	173

Joepaiは、CNCの機械加工とテスト機器と高品質の高度なものを持っています信頼性が高く、耐久性があり、メンテナンスが簡単なバルブを作成することに専念するチーム製品ポートフォリオ、カバーボールバルブ、ゲートバルブ、チェックバルブ、バタフライバルブなど、ヨーロッパ、中東に広く輸出されています。東南アジア、アメリカ、およびその他の地域。
