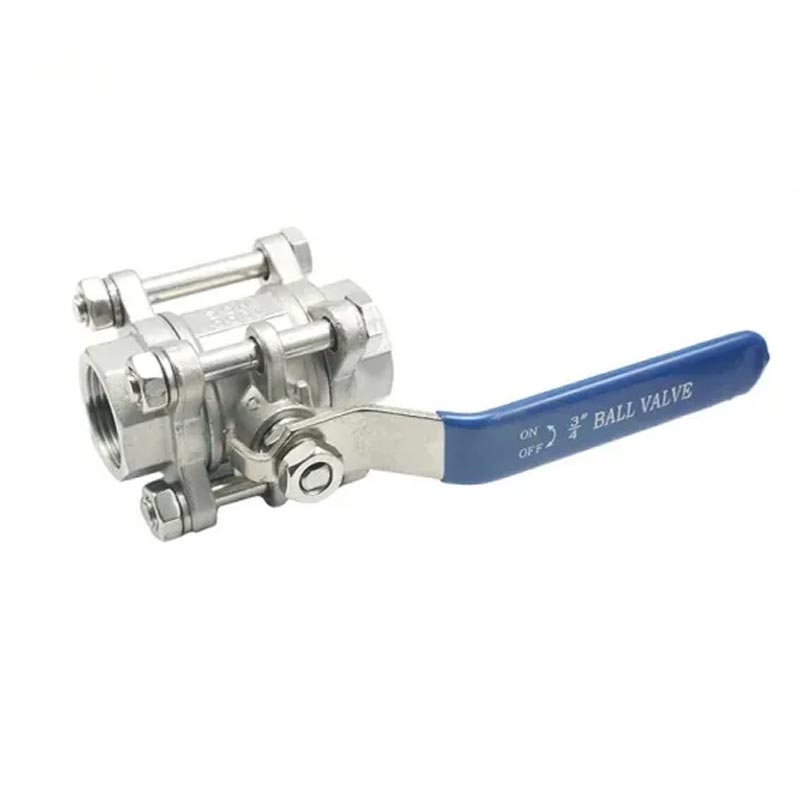

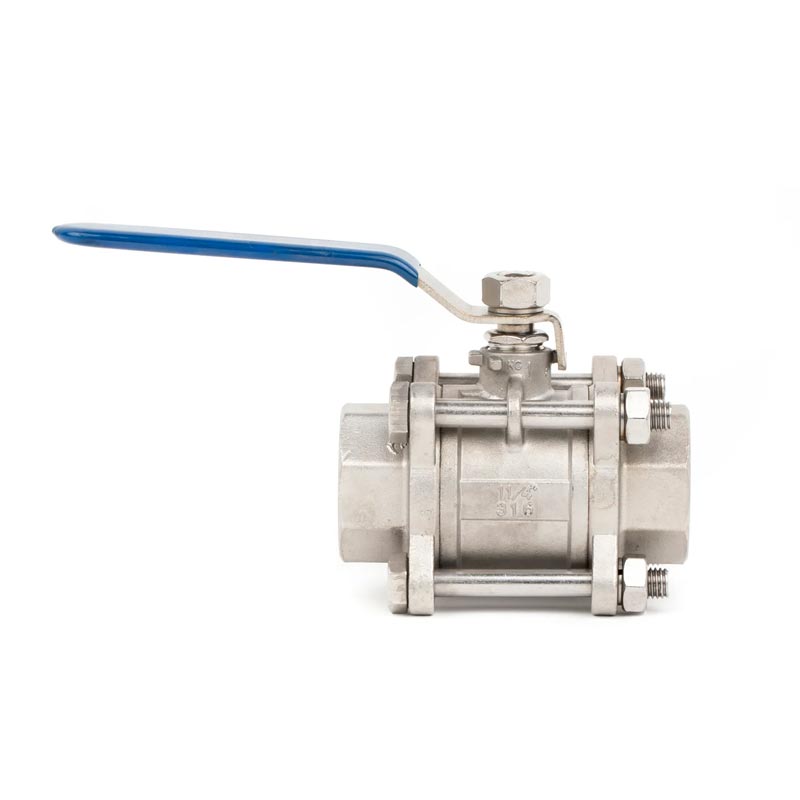

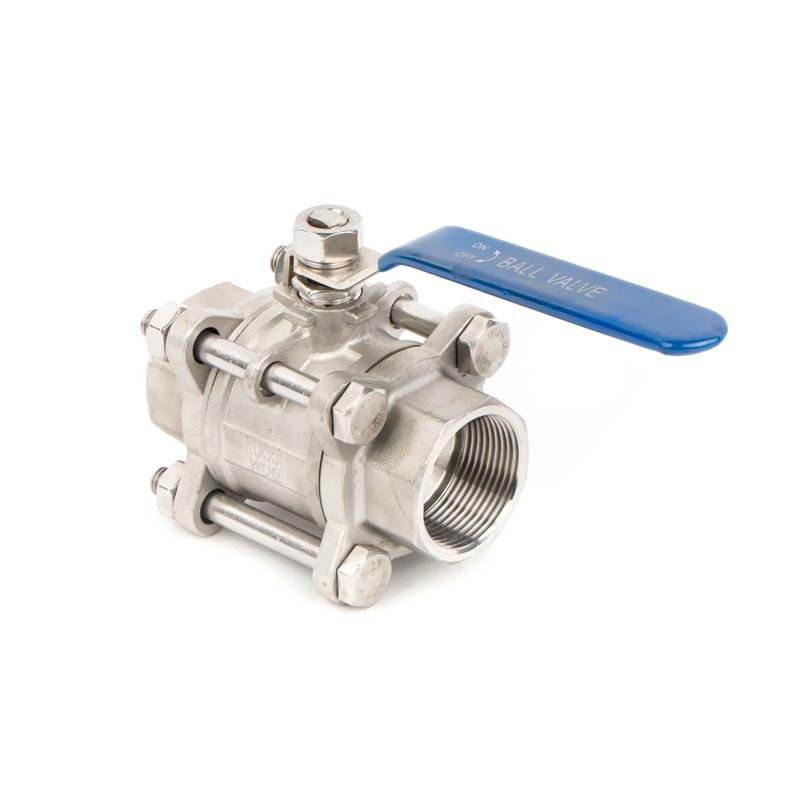

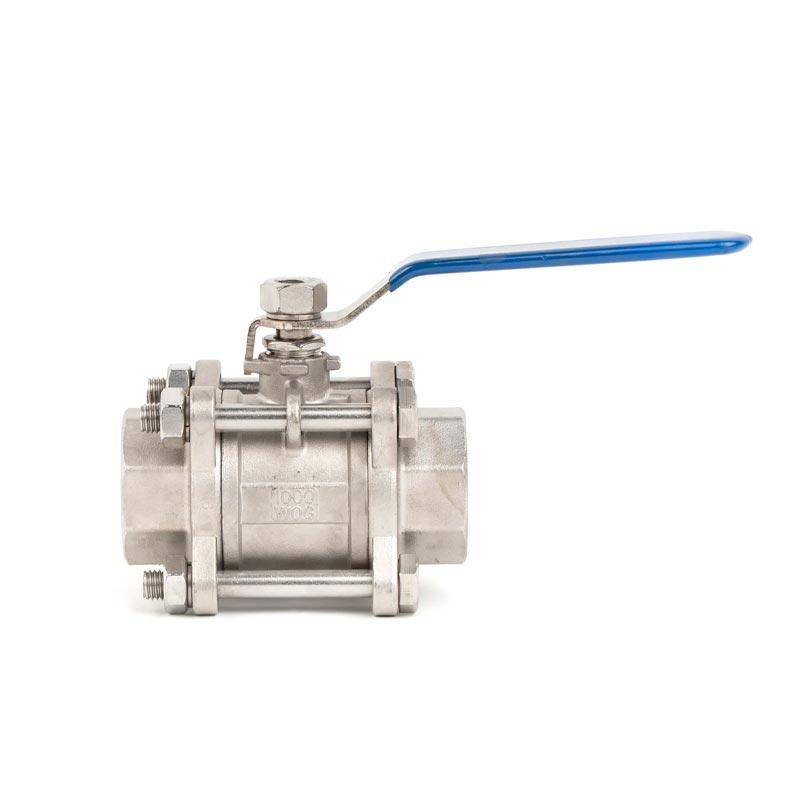

ステンレス鋼のねじ付き3-PCボールバルブ

Joepaiステンレススチールスレッド3-PCボールバルブは、設置と保守が簡単な3ピースデザインを備えた耐久性のあるバルブです。化学処理、水処理、食品および飲料、石油およびガス産業などの厳しい環境での使用に適しています。ねじれた接続は、溶接を必要とせずに便利なアセンブリと分解を提供し、頻繁なメンテナンスや分解を必要とするアプリケーションに便利にします。

お問い合わせを送信

製品説明

Joepaiステンレススチールスレッド3-PCボールバルブは比類のないものを提供します産業用アプリケーションを要求するための信頼性とパフォーマンス。その汎用性の高い設計と腐食耐性ステンレス鋼の体はそれを作ります化学処理、水などの産業に最適です治療、食品と飲み物、石油とガス。メンテナンスが簡単な3 ピースデザインと安全なねじ接続、このバルブは漏れを締めますパフォーマンスと長持ちする耐久性。バルブにはJoepaiを選択してください高品質、サポート、グローバルサービスを選択し、享受します。

製品の詳細：

スレッド標準：NPT、BSPT、DIN259、DIN2999、ISO228クラスA
最大圧力：6.4MPA
温度範囲：-20c〜232c
適切な培地：水、油、空気、およびいくつかの腐食性液体
ブローアウトプルーフステム/フルポート
投資キャスティングボディ
1000psi（PN64）W.O.G
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Stainless Steel Threaded 3-PC Ball Valve

主な部品と材料

1	キャップ	CF8M/CF8/WCB	8	幹	SS316/SS304SS
2	ボルトワッシャー	SS304/SS/SS316	9	洗濯機を押してください	PTFE
3	ヘックスナット	SS304/SS/SS316	10	パッキング	PTFE
4	ボルト	SS304/SS/SS316	11	腺	SS304/ss
5	体	CF8M/CF8/WCB	12	春の洗濯機	SS304/ss
6	シート	PTFE	14	ステムナット	SS304/ss
7	ボール	SS316/SS304/SS	15	退却のみをブロックします	ss

主な寸法

dn	G	D	L	W	H1	H2	E1	E2	ra	RB
6	1/4」	6	60	9	9	40	R3	R3	18	21
10	3/8」	10	60	9	9	40	R3	R3	18	21
15	1/2」	14	75	9	9	40	R3	R3	18	21
20	3/4」	19	80	9	9	45	R3	R3	18	21
25	1 "	24	90	11	11	55	R3	R3.5	21	25
32	11/4」	32	110	11	11	60	R3	R3.5	21	25
40	11/2」	38	120	14	14	75	R3.5	R4.5	25	35
50	2 "	50	140	14	14	83	R3.5	R4.5	25	35
65	21/2」	65	185	17	17	108	R3.5	R4.5	25	35
80	3 "	80	205	17	17	116	R4.5	R5.5	35	51
100	4 "	98	240	22	22	130	R4.5	R5.5	35	51

優れたシーリングパフォーマンス

ステンレス鋼のネジ付き3-PCボールバルブコントロールホットエアダクトは、高温および高圧機器であり、使用される燃料も可燃性、爆発性、有毒であるため、優れたシーリングパフォーマンスを備えている必要があります。ホットブラストストーブシステムには、コールドエアダクト、ホットエアスイッチなどが装備されています。

その中で、冷気ダクトはシーリング性能を確保する必要があり、通常、厚さ4〜12mmの鋼板で溶接されています。夏と冬の間の冷気の温度の差によって引き起こされる熱応力に対処するには、膨張リングと冷たい空気ダクトに3-PCボールバルブを拡張リングとステンレス鋼のネジ付き3-PCボールバルブを設置する必要があります。冷気ダクトのサポートは、冷たい空気ダクトの自由な膨張と収縮を妨げないように、膨張リングから遠ざけなければなりません。
