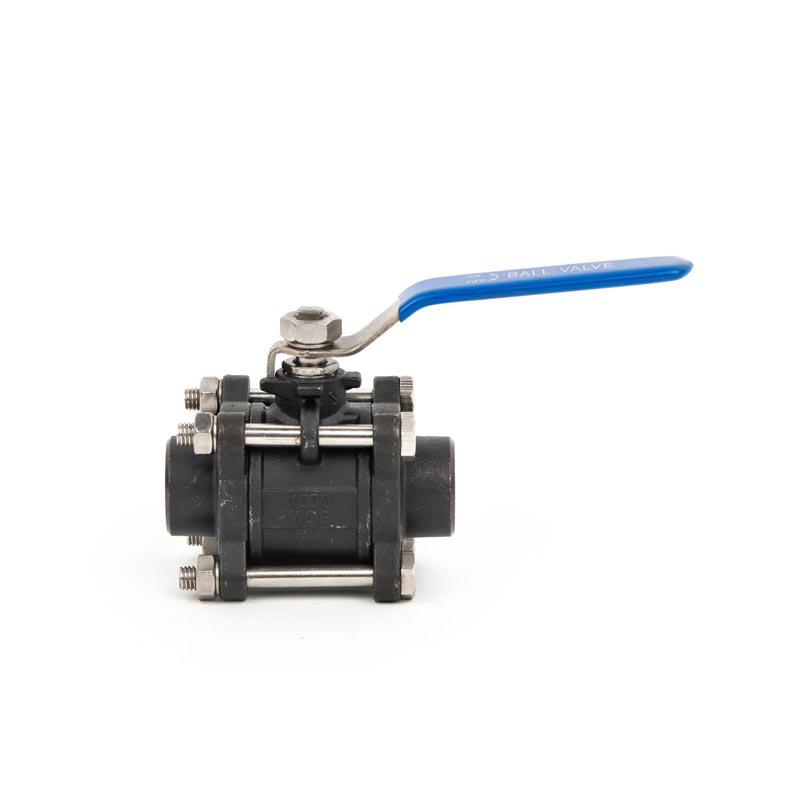

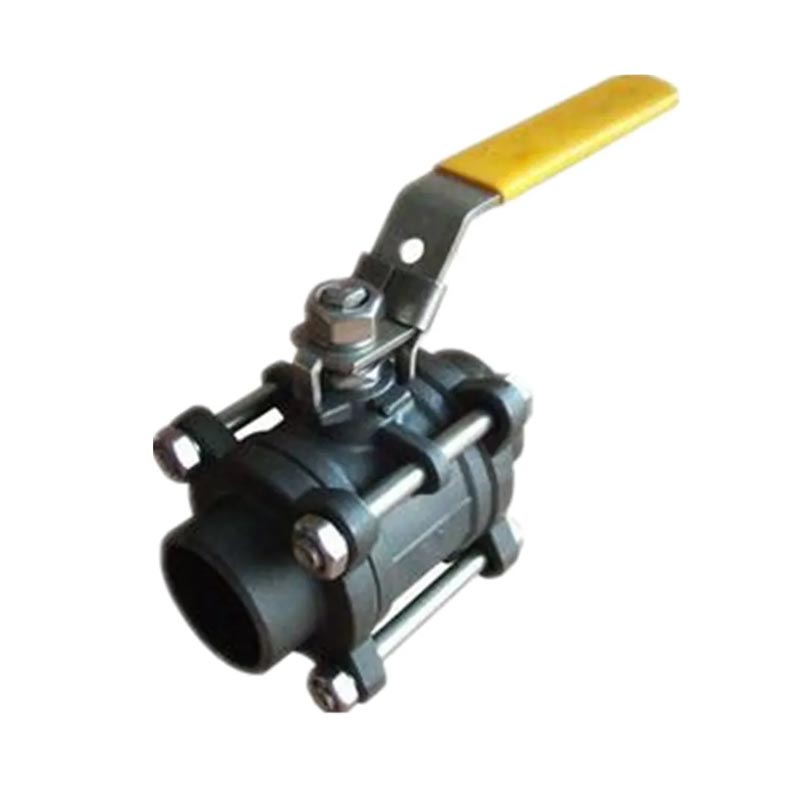

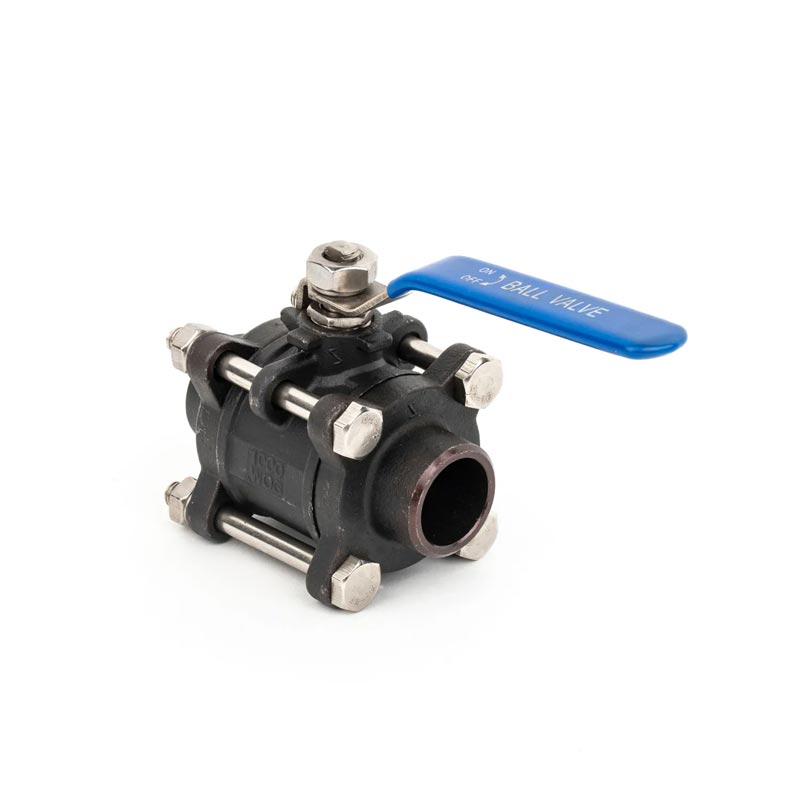

Joepai炭素鋼3-PC溶接末端ボールバルブPN64は優れています 高圧アプリケーションのパフォーマンス、耐久性と信頼性を提供します 石油とガス、化学処理、電力などの産業における流体制御 生成、および水処理。堅牢な3ピースデザイン、溶接 端と火のセーフ構造であるこのバルブは、最も会うように設計されています 要求の要求。業界をリードする品質については、Joepaiを選択してください。 イノベーションとサポート。
スレッド標準：NPT、BSPT、DIN259、DIN2999、ISO228クラスA
最大圧力：6.4MPA
温度範囲：-20c〜232c
適切な培地：水、油、空気、およびいくつかの腐食性液体
ブローアウトプルーフステム/フルポート
投資キャスティングボディ
1000psi（PN64）W.O.G
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | キャップ | CF8M/CF8/WCB | 8 | 幹 | SS316/SS304SS |
| 2 | ボルトワッシャー | SS304/SS/SS316 | 9 | 洗濯機を押してください | PTFE |
| 3 | ヘックスナット | SS304/SS/SS316 | 10 | パッキング | PTFE |
| 4 | ボルト | SS304/SS/SS316 | 11 | 腺 | SS304/ss |
| 5 | 体 | CF8M/CF8/WCB | 12 | 春の洗濯機 | SS304/ss |
| 6 | シート | PTFE | 14 | ステムナット | SS304/ss |
| 7 | ボール | SS316/SS304/SS | 15 | 退却のみをブロックします | ss |
| dn | G | D | L | W | H1 | H2 | E1 | E2 | ra | RB |
| 6 | 1/4」 | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8」 | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2」 | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4」 | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4」 | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2」 | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2」 | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
パイプラインの方向を理解するには、パイプラインに沿った地形の起伏とパイプラインの長さを測定するには、パイプラインの出発点から開始し、パイル全体とセンターラインに沿って追加の山を設置する必要があります。この作業は、センターパイルの測定と設定と呼ばれます。炭素鋼の3-PC溶接末端ボールバルブPN64の制御により、パイプラインの動作が向上します。
出発点から始めて、全部と呼ばれる規制に従って整数ごとに山を設定します。山全体の間隔は、地形の起伏と特性に基づいて決定できます。地形が大いに波打つ場合、山全体の間の間隔は一般に20mと30mです。地形が比較的フラットな場合、間隔は50mに設定できますが、長さは50mを超えてはなりません。処理後、炭素鋼の3-PC溶接端端ボールバルブPN64がパイプラインの実行を改善することができます。
