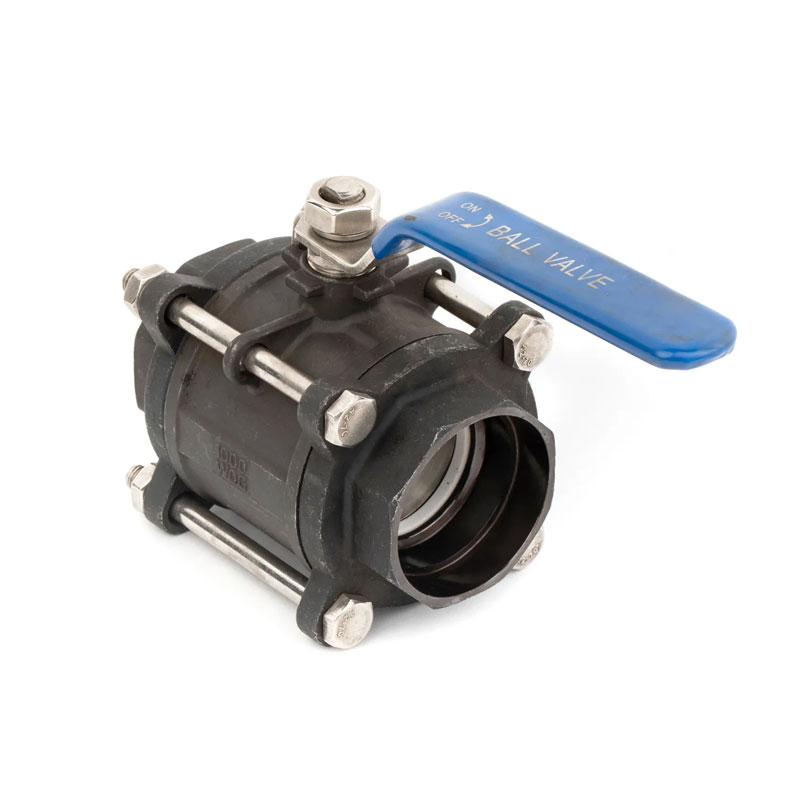

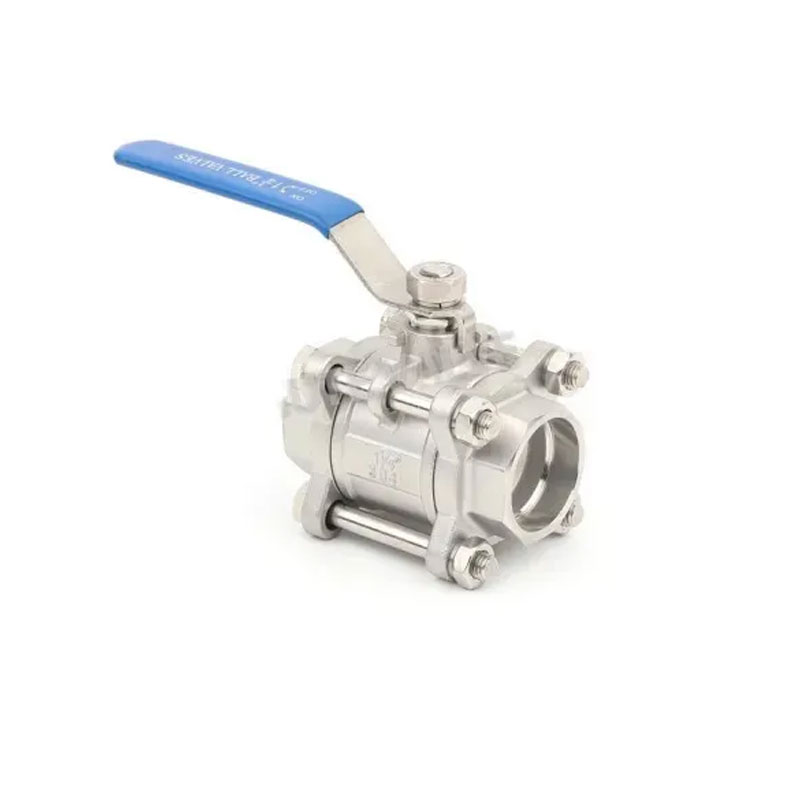

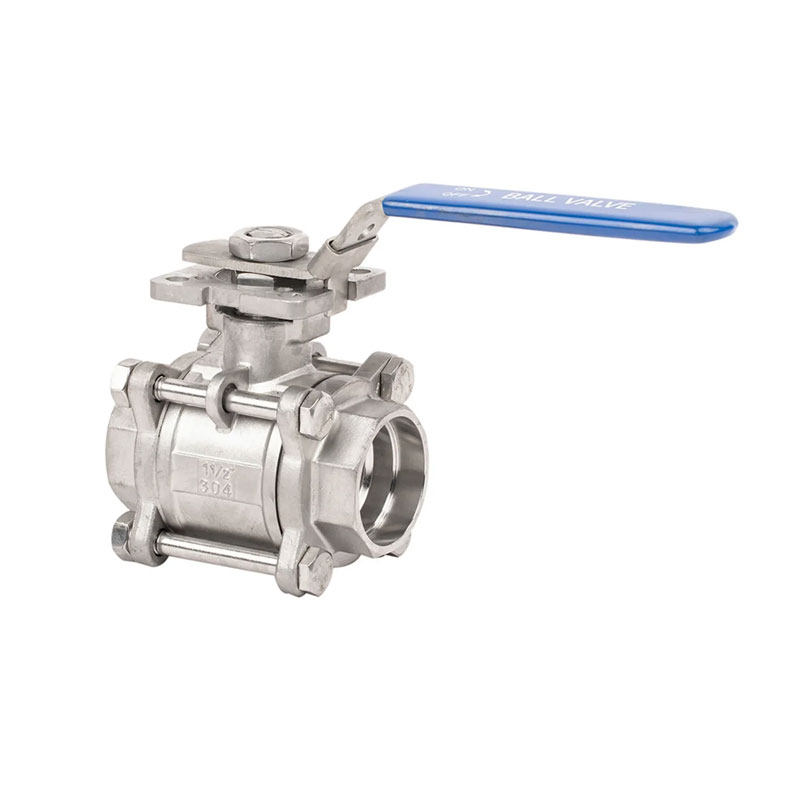

Joepai 3ピースソケット溶接ボールバルブは中国で作られていますが比較的新しいです そのような構造にいくつかのユニークな利点があるボールバルブのタイプ 摩擦のないスイッチング、シーリングの低い摩耗、小さな開口部と閉鎖 トルク。これにより、付随するアクチュエータの仕様を減らすことができます。 マルチターンエレクトリックアクチュエータを装備して、調整を達成でき、 培地の密着。などの労働条件に広く適用されます 厳格な石油、化学物質、都市の給水および排水 切り落とす。
3ピースソケット溶接ボールバルブの主な機能はコンパクトです 一般的な作業に適した構造、簡単な操作およびメンテナンス メディアだけでなく、水、溶媒、酸、天然ガスなどのメディア 酸素、過酸化水素、メタンなどの過酷な労働条件で およびエチレン。ボールバルブのバルブ本体は、積分またはモジュール式である可能性があります。
| パラメーター | 仕様 |
| バルブタイプ | 3PCソケット溶接ボールバルブ |
| サイズ範囲 | 1/4” - 4”（DN8 – DN100） |
| 接続を終了します | ソケット溶接（SW） |
| 圧力評価 | 1000波 / PN63 |
| 体材 | ステンレス鋼CF8 / CF8M /炭素鋼WCB |
| シートマテリアル | PTFE / RPTFE / PEEK |
| 操作タイプ | 手動レバー /空気圧アクチュエータ /電気アクチュエーター |
| 基準 | ASME B16.11、API 598、ISO 5211（オプションの取り付けパッド） |
| オプション | Fire-Safe Design、ISO 5211取り付けパッド、キャビティで満たされたシート （オプション） |
| 1 | キャップ | CF8M/CF8/WCB | 9 | 洗濯機を押してください | PTFE |
| 2 | ボルトワッシャー | SS304/SS/SS316 | 10 | パッキング | PTFE |
| 3 | ヘックスナット | SS304/SS/SS316 | 11 | 腺 | SS304/ss |
| 4 | ボルト | SS304/SS/SS316 | 12 | 位置にある | SS304/ss |
| 5 | 体 | CF8M/CF8/WCB | 13 | ハンドル | SS304/ss |
| 6 | シート | PTFE | 14 | ステムナット | SS304/ss |
| 7 | ボール | SS316/SS304/SS | 15 | プラスチックカバー | プラスチック |
| 8 | 幹 | SS316/SS304/SS |
| dn | G | D | L | W | H |
| 15 | 1/2」 | 15 | 70 | 105 | 54 |
| 20 | 3/4」 | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4」 | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2」 | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2」 | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
