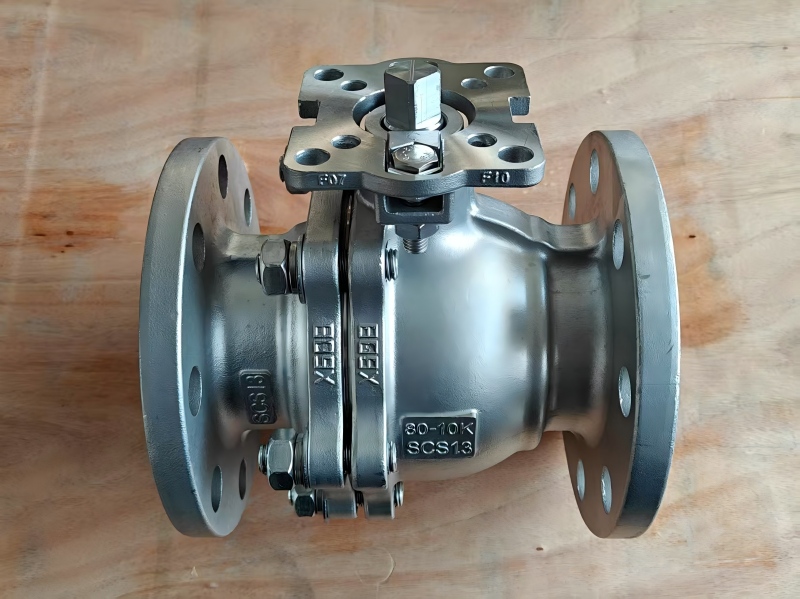

産業用パイプラインシステムでは、フランジボールバルブおよびフランジ ゲート バルブはどちらも一般的に使用されるバルブですが、主な違いは閉鎖要素にあります。ボール バルブは閉鎖部分として球を利用し、バルブの中心線を中心に 90 度回転してパイプラインを開閉します。中でもJISフランジボールバルブは、日本工業規格（JIS）に基づいて設計、製造されており、そのコンパクトな構造、確実なシール性、容易な操作性により、さまざまな使用条件に対応できるため、水、油、蒸気、化学品、天然ガスなど、あらゆる媒体に広く使用されています。
JISフランジボールバルブは、主にバルブ本体、ボンネット、ボール、ステム、シート、シールリングなどの主要部品で構成されています。その中心的な動作原理は次のとおりです。ステムを回転させるとボールが 90 度回転し、ボールのボアがパイプラインと整列または垂直になり、メディアの流れを許可または遮断します。シートとボールの間には弾性シールリングが使用されており、スプリングの予圧と媒体圧力によって双方向のシールを実現します。ステムは防噴設計と自動パッキン圧縮構造を採用し、長期シール信頼性を確保します。また、シール面間に潤滑剤を注入することで油膜を形成し、シール性を高めるだけでなく作動トルクを大幅に低減します。
ジョパイ、専門メーカーが長年の技術経験に基づいて JIS フランジ型ボールバルブを最適化しました。
1. デュアルリップシールシート：シール性の向上、適用媒体の拡大、作動トルクの低減を実現。
2. 噴出防止ステム設計: ボトムロード構造により圧力によるステムの飛び出しを防ぎ、埋め込まれた PTFE ガイド ブッシュが摩擦を軽減してスムーズな操作を実現します。
3. 耐火性および帯電防止設計: API 607 規格に準拠し、安全性が向上しています。オプションのハイプラットフォーム設計により、アクチュエータを直接取り付けることができます。
設計・製造：JIS B2071、BS5351
面間寸法：JIS B2002
接続フランジ：JIS B2212、B2214
試験・検査：JIS B2003
防火規格: API 607
| アイテム | 説明 |
| 共通モデル | Q41、Q47など |
| ボディ材質 | WCB、A105、F304、F316、LCB、CF8、CF8M、CF3、CF3Mなど |
| サイズ範囲 | DN15 – DN350 (1/2 インチ – 14 インチ) |
| 圧力範囲 | 5K、10K、20K、63K |
| 温度範囲 | -29℃～350℃（材質による） |
| 作動方法 | 手動、ギア、電動、空圧 |
バルブの性能と耐用年数を確保するには、取り付け時に次の手順に従ってください。
設置前にパイプラインを清掃し、異物が残らないようにしてください。
バルブのマーキングを確認し、全開/全閉テストを実行します。
バルブのフランジをパイプラインのフランジに合わせてボルトを均等に締めます。
アクチュエータ (空気圧、電動など) は指定された方向に取り付ける必要があります。
取り付け後にバルブを複数回操作して、スムーズで固着のない動作を確認します。
パイプラインの要件に従ってシール性能テストを実施します。
さらに詳しい内容については、JISフランジボールバルブ仕様、価格、カスタマイズされたソリューションについては、専門的な選択サポートと技術文書についてお問い合わせください。当社ではJIS、API、DINなどの規格に準拠したバルブを提供しており、お客様の使用条件に応じて最適でコスト効率の高いバルブ構成をご提案いたします。
