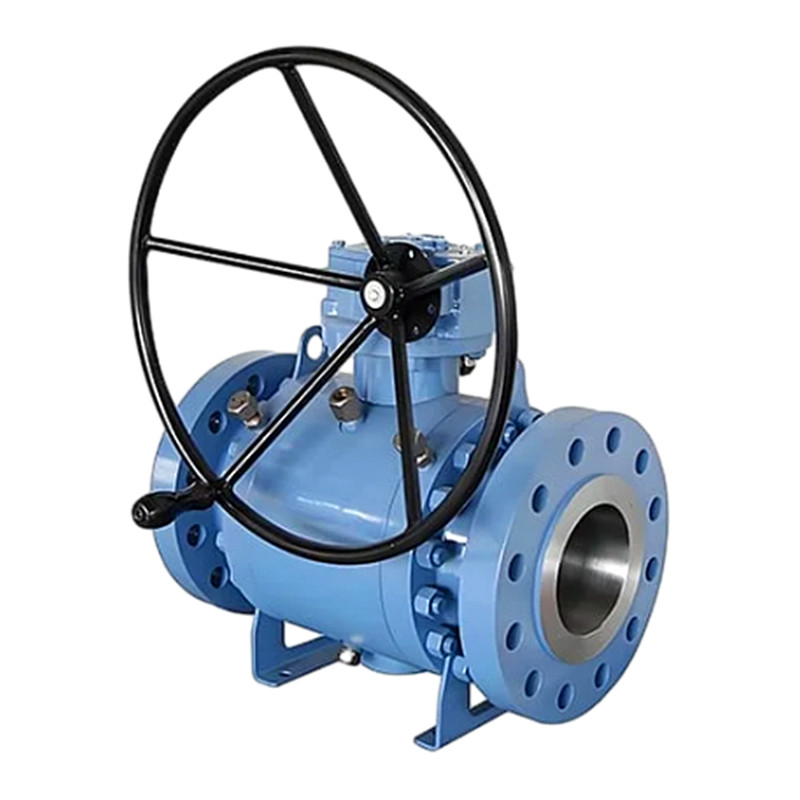

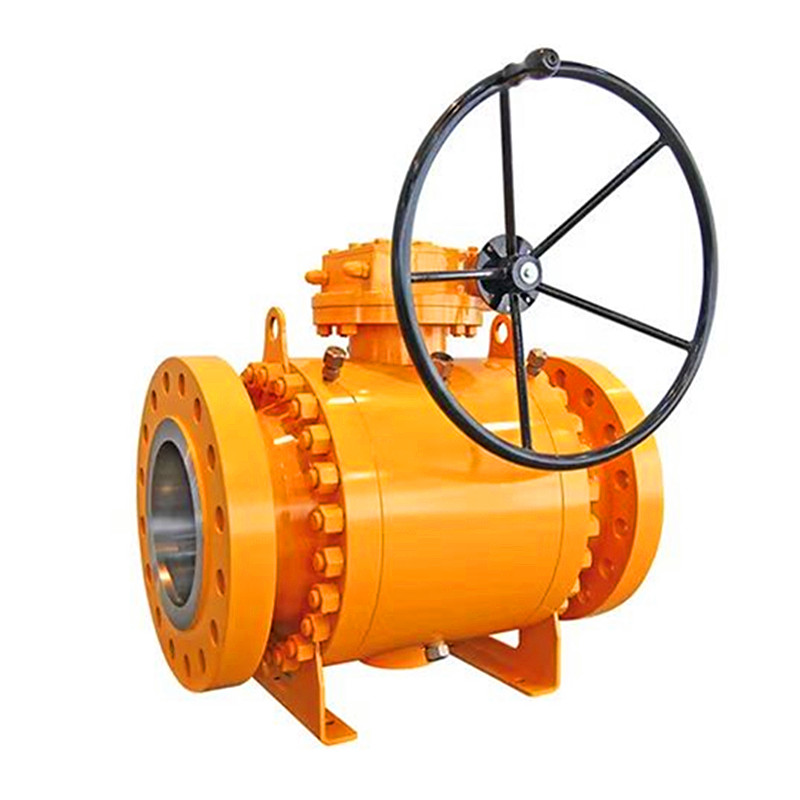

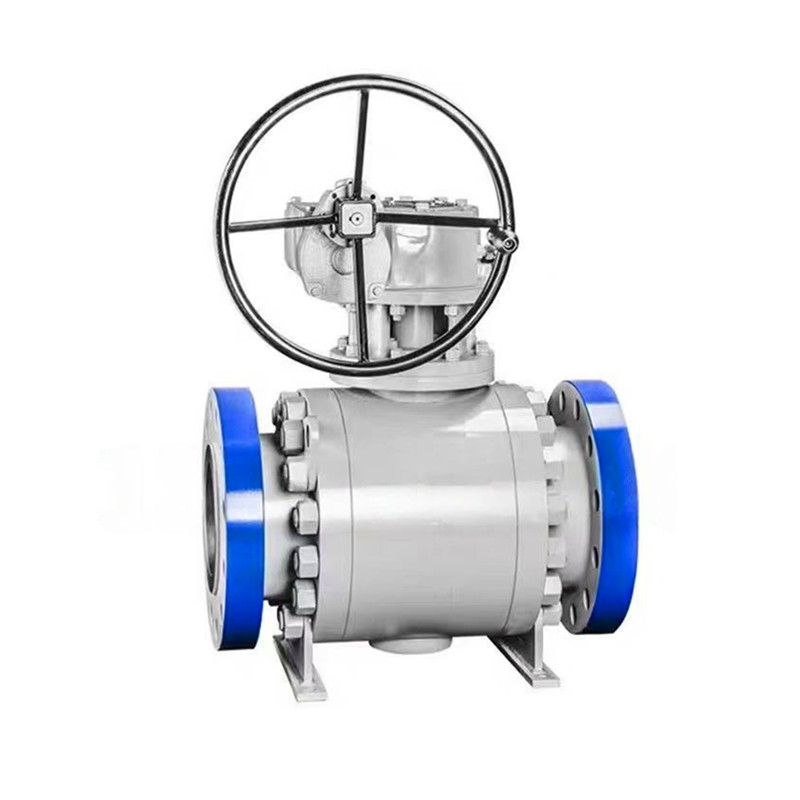

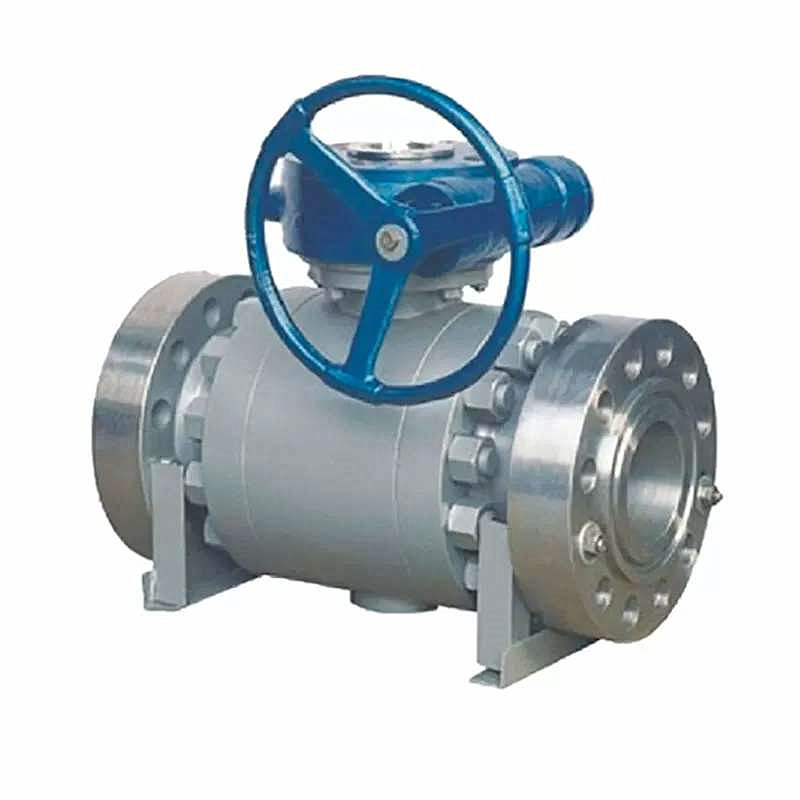

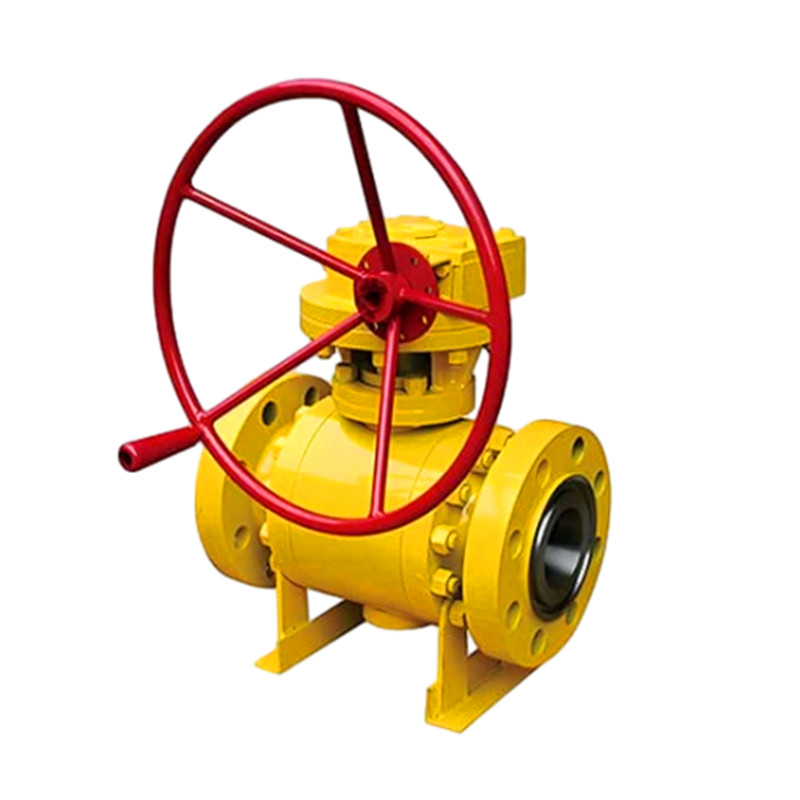

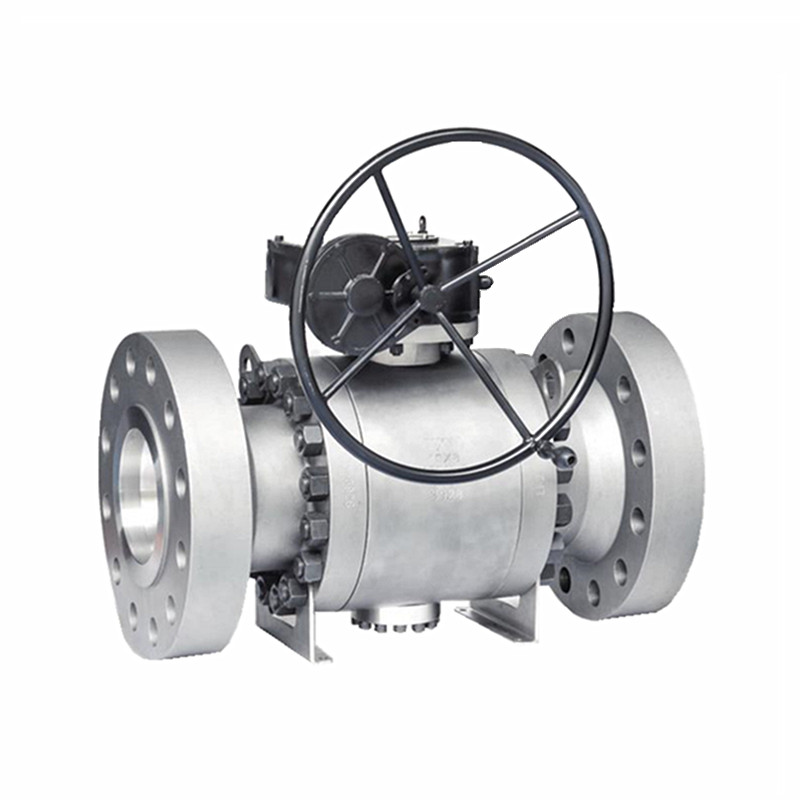

3PC 鍛造鋼フルボアトラニオンマウントフランジボールバルブ

JOEPAIバルブは2003年以来、3PC鍛造鋼製フルボアトラニオンマウントフランジボールバルブ市場に深く関与してきました。バルブは3つのコンポーネントで構成されており、分解とメンテナンスが容易です。パイプライン全体を分解せずに内部部品を交換できるため、メンテナンスの時間とコストが大幅に削減されます。 Joepai は以下のカスタマイズおよび輸出サービスに注力しています 豊富なOEM経験を持つ鍛造高圧バルブ。高圧、高温、腐食性媒体などの過酷な条件を伴う産業用途では、多くの場合、鋳造バルブよりも鍛造ボールバルブがより信頼性の高い選択肢となります。鋳造プロセスを使用する一般的なボールバルブとは異なり、鍛造バルブは独自の製造方法により構造強度と耐圧性を大幅に向上させます。安全性、信頼性、最大強度が交渉の余地のない過酷な条件には、鍛造ボールバルブをお選びください。

製品の特徴

• 鍛造鋼材: バルブ本体、ボール、ステムはすべて高品質の鍛造炭素鋼 (A105) または鍛造ステンレス鋼 (F304、F316) でできており、鋳造欠陥を排除するために精密鍛造で加工され、高強度と優れた耐食性を確保しています。

• トラニオン（固定）ボール設計を採用したボールバルブは、高圧条件、作動性能、耐摩耗性、安全性において大きな利点をもたらし、さまざまな複雑な作動条件に適しています。

• フランジ接続: ANSI 規格のフランジ接続を採用し、パイプライン システムとのシームレスなドッキングを実現し、取り付けが簡単で信頼性の高いシールが特徴です。

• 信頼性の高いシール性能: バルブシートは PTFE 、PEEK、または金属シール材を使用しており、高圧および高温条件下でも漏れのないシールを保証します。

• 防火設計: API 607 防火規格に準拠しており、火災などの極端な状況でもシール性能を維持し、システムの安全性を確保します。

• 静電気防止および防噴ステム設計: 電気的安全性と動作の安定性を高めるために、静電気防止装置と防噴ステムが装備されています。

• 複数の動作モード: さまざまなアプリケーションシナリオの要件を満たすために、空気圧、電気、油圧アクチュエータなどの手動操作または自動制御をオプションで選択できます。

• 低流れ抵抗設計: 滑らかな内部流路により流れ抵抗が低減され、エネルギー消費が効果的に低減され、システム効率が向上します。

技術仕様

• 呼び径: 2インチ～40インチ (DN50～DN1000)

• 公称圧力: 150LB ～ 900LB

• 動作温度: -29℃～425℃

• 材質: 鍛造スチール (A105、F304、F316)

• シール材: PTFE、RPTFE、PEEK、メタルシール

• ASME B16.5 規格に準拠したフランジ接続

• 動作モード: 手動、空気圧、電気、油圧 (オプション)

• 設計基準: API 608、ASME B16.34

• テスト基準: API 598

応用分野

• 石油とガス: 高圧石油/ガス輸送パイプライン、製油所、天然ガス処理施設で使用されます。

• 化学産業: 酸、アルカリ、塩溶液などの腐食性媒体の取り扱いに適しています。

• 電力産業: 発電所の冷却水システムと蒸気パイプラインに適用されます。

• 水処理と都市給水: 水質の安全性と安定したシステム動作を保証します。

• オフショアエンジニアリング: 海水環境で優れた性能を発揮し、オフショアプラットフォームや船舶の流体制御システムに適しています。

鍛造ボールバルブ部品の材質

主な寸法

クラス150LB                                                                                                                      単位：mm

クラス300LB                                                                                                                      単位：mm
