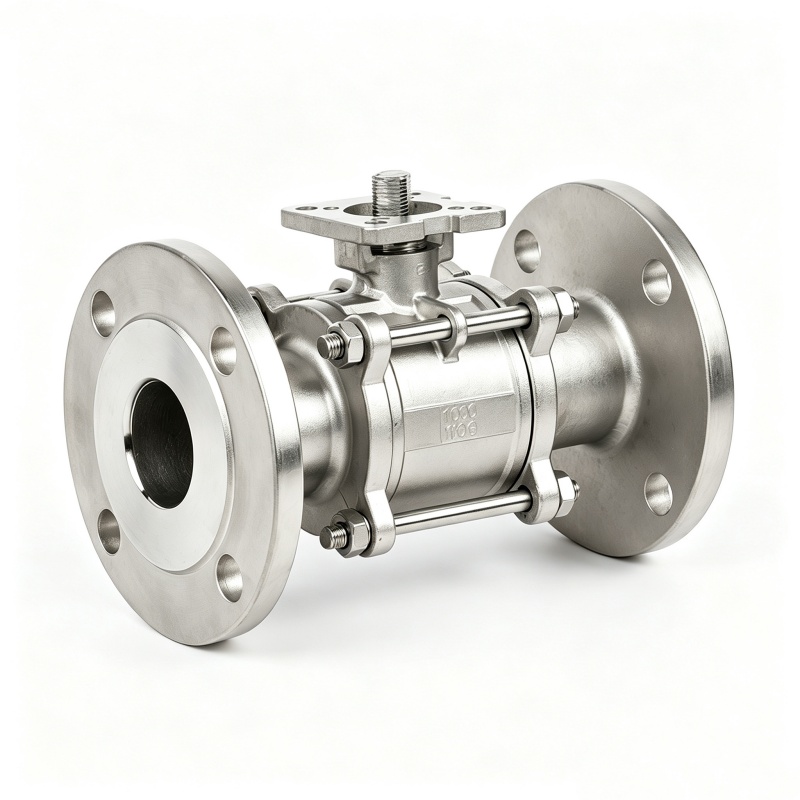

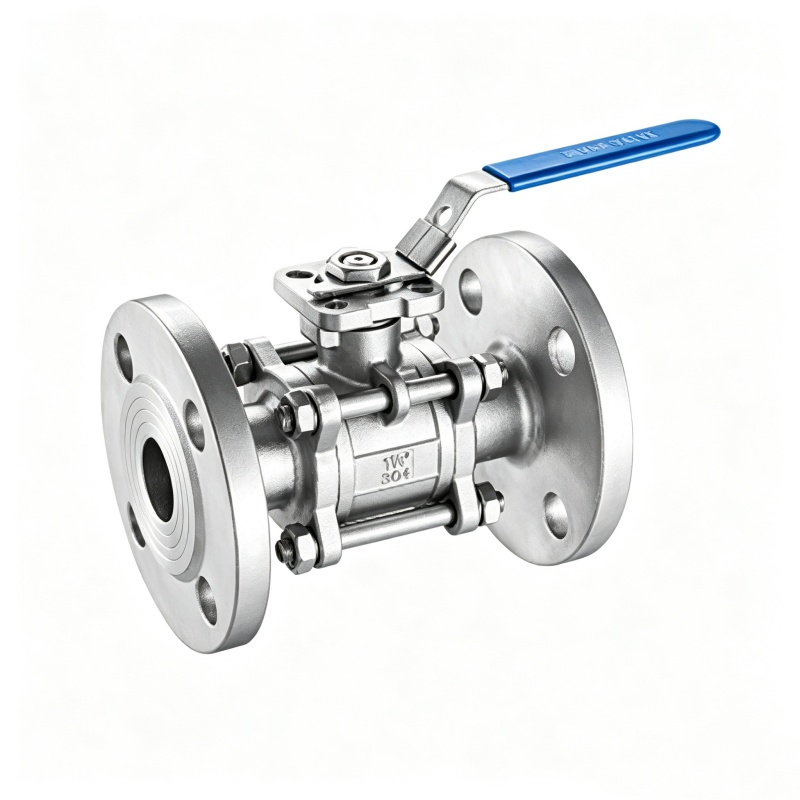

取付パッド 3PC フランジ付きボールバルブ

JOEPAI は、ボールバルブ、グローブバルブ、チェックバルブ、バタフライバルブ、フィルターの生産、研究開発、設計、販売およびサービスに重点を置いています。現代の工業用配管システムでは、単純な遮断や流量制御よりもはるかに多くのものがバルブに求められます。マウンティング パッド 3PC フランジ ボール バルブは、頻繁なオン/オフ サイクル、自動統合、低メンテナンス コストを必要とするアプリケーション向けに設計されています。このボール バルブは、石油およびガスのパイプライン、化学処理プラント、発電所の冷却水回路のいずれに導入されても、信頼性が高く安全な流体制御ソリューションを提供します。

コアパフォーマンスパラメータ

圧力クラス：PN16～PN40（クラス150～300）

温度範囲: -20°C ～ +200°C (PTFE シート付き)

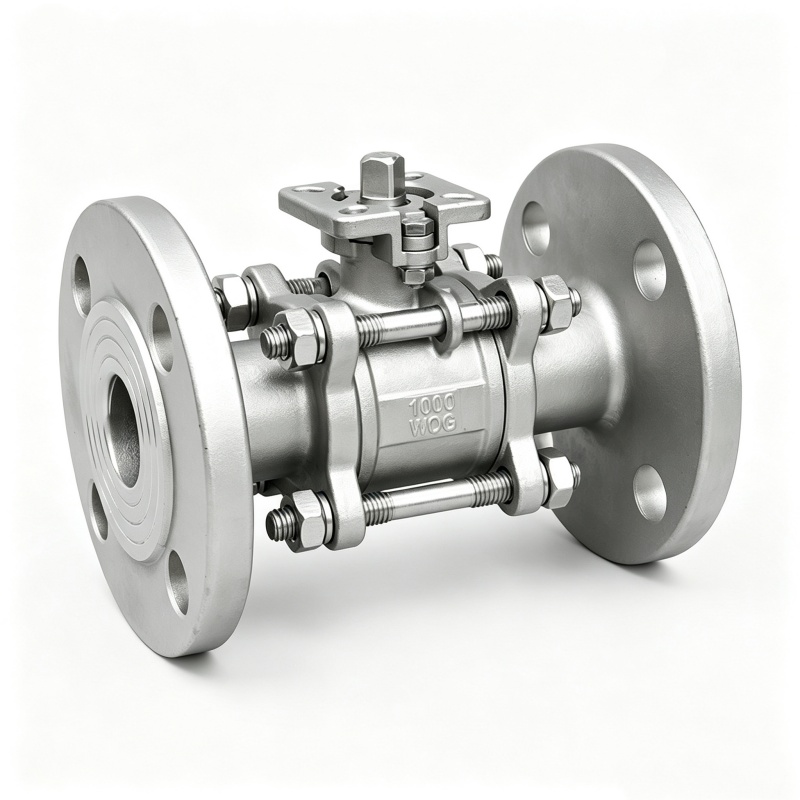

取り付けプラットフォーム: ISO 5211 準拠のアクチュエータ直接取り付け

エンジニアがこのバルブを好む理由

気泡のないゼロ漏れシール:当社の取り付けパッド 3PC フランジ付きボールバルブは、自動調整プリロード構造と組み合わせた PTFE シートを備えています。 10,000 回の開閉サイクル後でも、気泡の侵入を防ぐシャットオフを維持します。頻繁に作動する蒸気ラインでは、90°の回転ストロークにより 2 秒以内に全開閉が完了し、迅速な応答が必要な自動生産ラインに完全に適合します。

低い作動トルク:3PCフランジ付ボールバルブのボールに鏡面研磨（Ra≦0.4μm）を施し、標準表面仕上げに比べ作動トルクを25％低減します。これにより、顧客はより小型のアクチュエータを指定できるようになり、調達コストと動作電力消費量が削減されます。

噴出防止ステム設計: バルブステムにはデュアル O リングシールとライブロードパッキンアセンブリが取り付けられており、危険な媒体の漏れを効果的に防ぎます。ステムとボールの間に静電気防止装置が取り付けられており、可燃性および爆発性の液体の安全な操作を保証します。

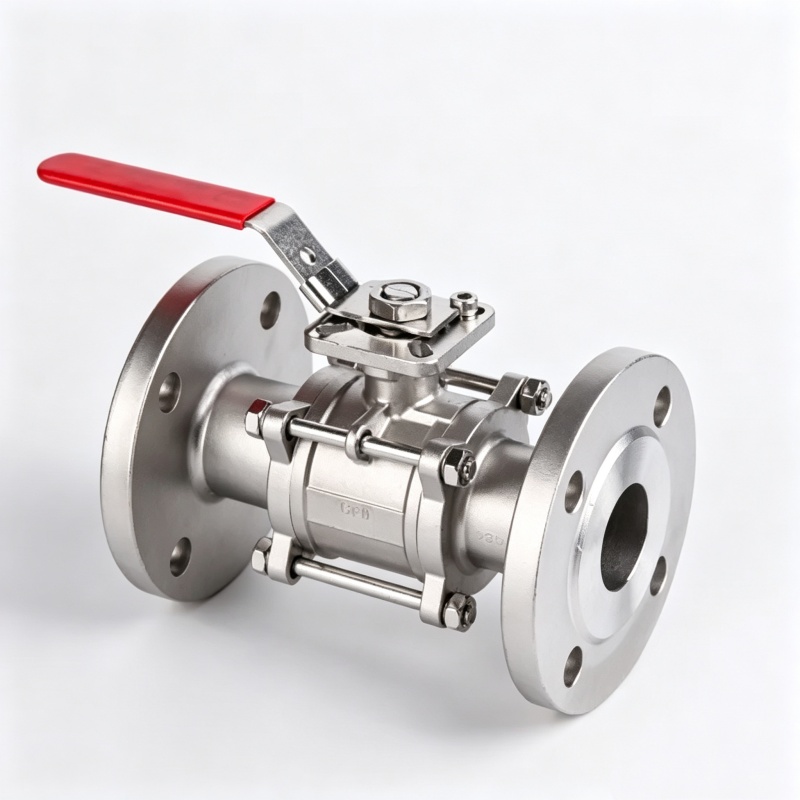

使いやすいメンテナンス体制: 3ピースボディ設計で構築された3PCフランジボールバルブは、パイプラインからバルブ全体を取り外すことなく、現場での内部洗浄、シール交換、部品検査を可能にし、ダウンタイムを大幅に短縮します。

代表的な産業用途

優れたシール性能とシームレスな自動化互換性を誇るマウンティング パッド 3PC フランジ ボール バルブは、次の分野で広く採用されています。

発電所冷却水システム: 耐腐食性とゼロ漏れがあり、水の循環や閉冷却ループに最適です。

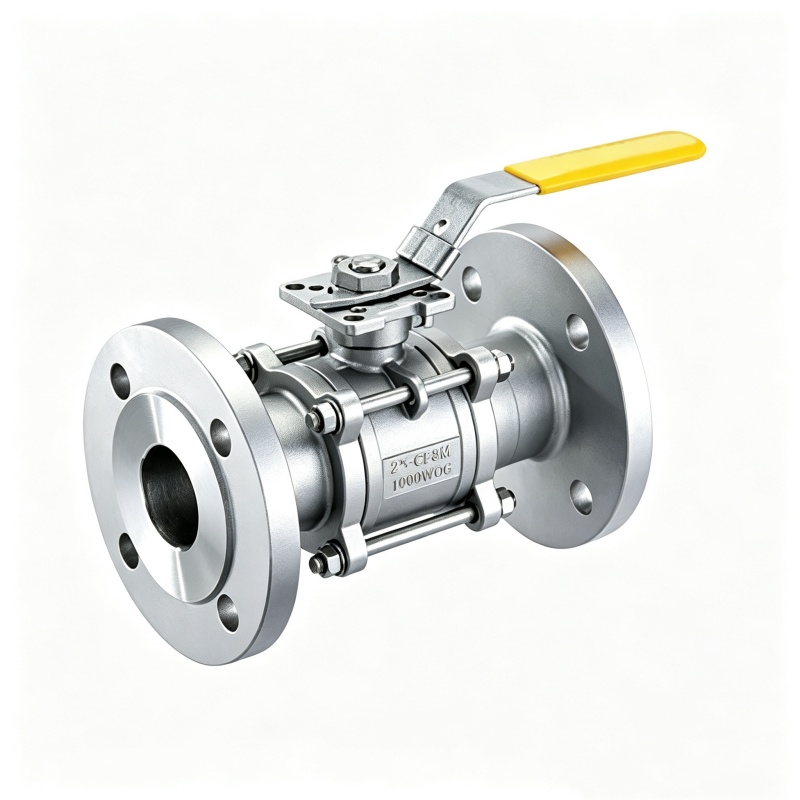

化学スキッドマウント装置: オプションの CF8M 構造は、塩化物や腐食性化学媒体に耐性があります。

天然ガス計量ステーション: 低トルク設計は、遠隔制御用の空気圧/電気アクチュエータとうまく連携します。

食品および医薬品パイプライン: 衛生プロセス基準に準拠し、現場での清掃が簡単

材料選択ガイド

ボディ材質の選択は、特定の動作条件下でのボールバルブの耐用年数と安全性を直接決定します。

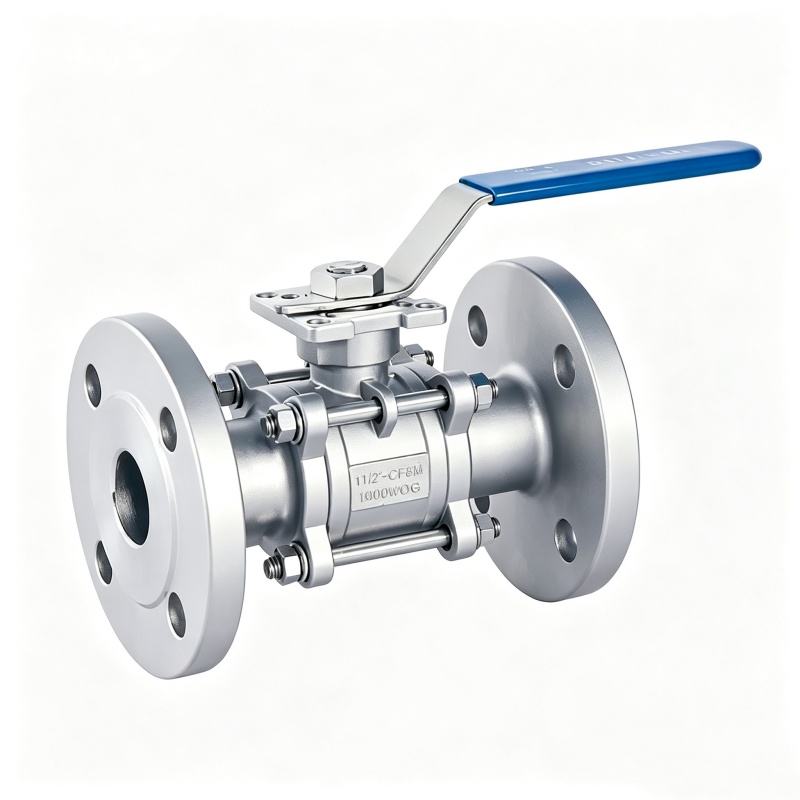

ボディ&エンドキャップ:WCB 炭素鋼 (水、空気、蒸気 200℃以下用) / CF8 (304 ステンレス鋼、弱酸および一般化学薬品用) / CF8M (316 ステンレス鋼、塩化物含有媒体および海水用)

ボール：SS304 / SS316（標準） / SS316L 低炭素グレード（溶接後粒界腐食に強い）

シート：PTFE (標準、-20~200°C) / PPL 高温グレード (-29~280°C) / PEEK 強化グレード (カスタマイズのみ)

インストール手順

フランジ標準: 取り付けパッド 3PC フランジ付きボールバルブには、ANSI B16.5 クラス 150 穴あけパターンが標準装備されています。カスタムリクエストに応じて、DIN、JIS、PN などの他の規格も利用可能です。

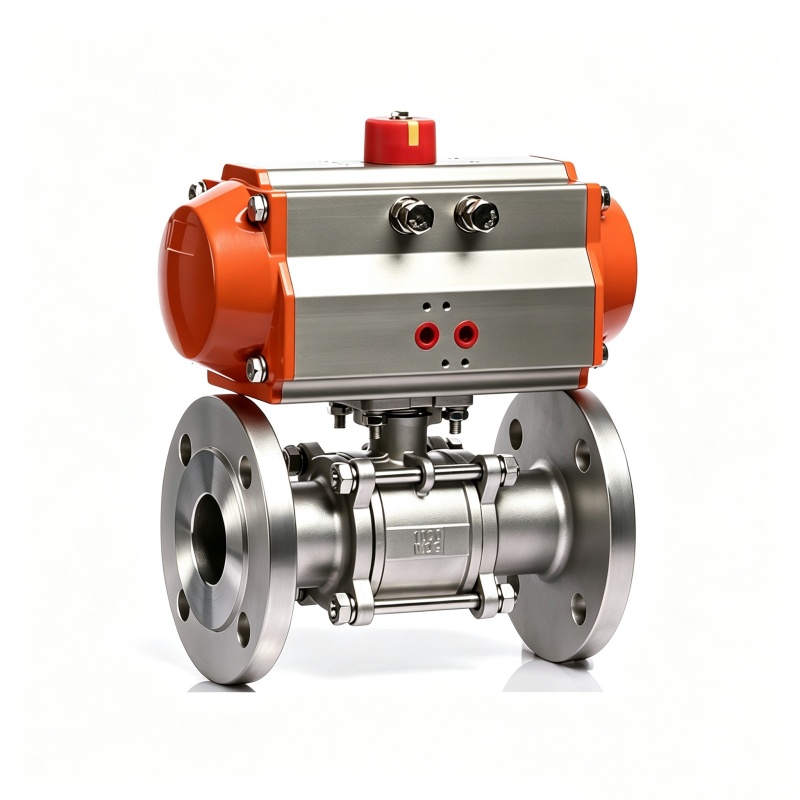

アクチュエータのサイズ設定: 空気圧または電動アクチュエータ構成の場合、アクチュエータの出力トルクがバルブの動作圧力と一致していることを確認してください。お客様は、中圧、公称直径、スイッチング周波数を提供することをお勧めします。 JOEPAI 技術チームは正確なサイジング計算のサポートを提供します。

主要部品と材質

主な寸法

よくある質問

Q: PTFE シート付きボールバルブの最高温度は何度ですか?

A: 150℃までの連続使用が可能です。高温用には、PPL または強化 PTFE シート (最大 260°C) を提供しています - 注文時に指定してください。

Q: このバルブはスロットルに使用できますか?

A: いいえ。これはオン/オフ バルブ (全開または全閉) です。流量調整にはVポートボールバルブシリーズを推奨します。

Q: WCB、CF8、CF8M のボディ材質はどのように選択すればよいですか?

A: 水/空気/蒸気用の WCB。弱酸の場合は CF8。海水、塩化物、攻撃的な化学物質用の CF8M。ガイダンスについては、上記の材質表を参照してください。
