ポンプや各種油圧・空圧システムにおいて、五方逆止弁そして5極コネクタは 2 つの重要な機能コンポーネントです。これらは連携して、効率的、安全、コンパクトな流体制御ユニットを作成します。次の分析では、その動作原理、機能特性、および典型的なアプリケーション シナリオについて説明します。

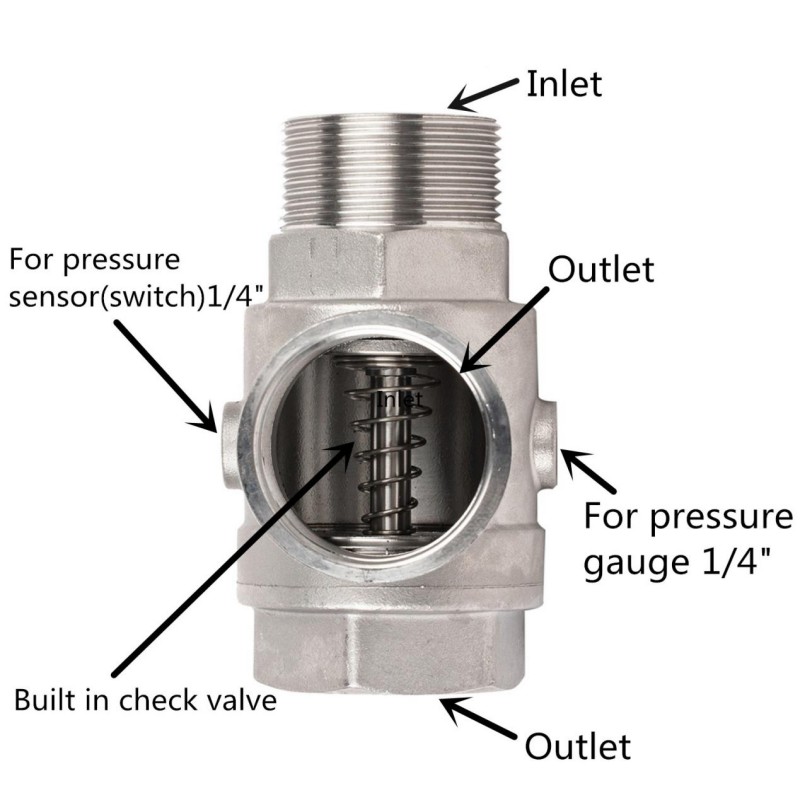

一方向逆止弁機能と複数のインターフェース分配を統合したバルブ装置です。単一のバルブ本体は、主通路 (入口と出口) と、通常は圧力計、圧力センサー スイッチ、空気タンク用のインターフェースを含む複数の補助インターフェースを組み合わせています。これにより、ポンプ出口の配管設計が大幅に簡素化され、設置スペースが節約され、潜在的な漏れ箇所が減少します。その中心となるのは内蔵逆止弁で、通常はバネと媒体圧力によって制御されます。その主な機能は、媒体の逆流を防止し、ウォーターポンプなどの機器を保護することです。
開口部: 入口の媒体圧力がスプリングのプリロード力を超えると、その圧力によってディスクがバルブシートから離れ、バルブが開き、媒体が前方に流れます。
閉鎖: 入口圧力が低下するか、出口圧力が逆転すると、バネの力によってディスクがすぐにバルブシートに押し戻され、しっかりとしたシールが形成され、媒体の逆流が効果的に防止されます。
スプリング支持のバルブコア構造により、流れ方向に関する従来のリフト型逆止弁の制限を克服し、垂直または水平設置の多用途性を実現し、ポンプ場の配管レイアウト設計を大幅に容易にします。
ポンプ システムでは、5 方向逆止弁が不可欠な安全上の役割を果たします。
媒体逆流防止とウォーターハンマー保護：ウォーターポンプが突然停止した場合、パイプライン内の高圧液体が逆流してポンプインペラに衝撃を与えるのを防ぎ、ポンプのコアコンポーネントを保護します。
パイプライン圧力の維持: 加圧パイプラインでの媒体の逆流を防ぎ、断続的なポンプ動作中にシステムが必要な圧力を維持できるようにし、頻繁なポンプの起動を減らします。 バックアップ システムの隔離: マルチポンプ並列システムでは、作動中のポンプからの媒体がバックアップ ポンプのパイプラインに流入するのを防ぎ、バックアップ パスが常に利用可能であることを保証します。
A 5極コネクタ5つの接続ポートを備えた一体型の配管継手です。内部が中空構造となっており、バルブ機能を持たないパイプコネクタです。その中心的な機能は、流体を分配したり、複数のデバイスを接続して、コンパクトで多機能な分配および収集ポイントを形成することです。
多点一体型パイプ継手として、単一の供給源から複数の異なる目的地に流体を分配したり、複数の分岐を組み合わせたりするために使用されます。これは純粋に物理的なチャネルであり、流体の状態を変更したり制御したりすることはありません。これは、メイン パイプラインからの流体を複数の並列デバイス (複数の機器や複数の分岐など) に送る必要があるシナリオや、ポンプ テスト、フラッシング、バイパスなどの一時的なニーズに接続ポイントを提供する必要があるシナリオに適しています。
コンパクトなポンプ出口圧力制御ユニットでは、次のことがわかります。
メインパイプライン: ポンプの出口メインパイプ (たとえば、1 インチ) は、5 方向継手の 1 つのメインポートに接続されます。
安全保護: 1 インチの雌ネジ逆止弁がメイン パイプラインの下流 (5 方継手の反対側のメイン ポート) に取り付けられ、下流圧力の逆流を防ぎます。
システム制御: システム圧力を監視するために、圧力センサー スイッチが 5 極コネクタの 1/4 インチ ポートの 1 つに取り付けられています。圧力が設定値に達すると、スイッチはポンプの開始と停止を自動的に制御し、システムの自動化と過負荷保護を実現します。
視覚的なモニタリング: 圧力計が 5 極コネクタの別の 1/4 インチ ポートに取り付けられており、オペレータにリアルタイムで直感的なシステム圧力測定値を提供します。
拡張または圧力リリーフ: 5 番目のポートは、安全バルブ、圧力リリーフバルブの接続、または追加のバックアップ監視インターフェイスとして使用できます。
2 つの製品の主な違いは次のとおりです。
| 特徴 | 五方チェックバルブ | 5極コネクタ |
| コア機能 | 逆止弁機能＋インターフェース分配（機能統合） | 純配管接続・流用（制御機能なし） |
| 内部構造 | バルブコア、スプリング等の逆止弁機構を内蔵 | 中空キャビティ、可動部品なし |
| 主な機能 | メディアの逆流を防止し、機器を保護し、監視インターフェイスを統合します | 1つの経路から複数の経路へ、または複数の経路が1つに合流する流体分配を実現します。 |
| システムの役割 | 重要な安全および制御コンポーネント | パイプ接続および分配コンポーネント |
| 設置場所 | 通常、ポンプ出口のメインパイプラインに固定されています | 転用のニーズに応じて柔軟な場所に設置可能 |
高度に統合された省スペース: 複数の機能コンポーネントの接続ポイントを 1 つのコンパクトなコネクタに統合することで、配管レイアウトが大幅に簡素化され、システム構造がより小型ですっきりします。
簡単な設置とメンテナンス: すべての監視および制御アクセサリが中央に配置されているため、設置、デバッグ、日常検査が容易になります。
包括的な機能: メインチャンネルのオン/オフ制御、逆流防止、自動圧力制御、圧力可視化モニタリングなどの複数の機能を 1 つのノードで同時に実現します。
漏れ箇所の削減: 複数のティーやストレート コネクタを使用する場合と比較して、単一の 5 極コネクタを使用すると、潜在的な漏れ箇所が大幅に減少し、システムの信頼性が向上します。
ポンプ システムの主要なニーズに基づいて選択できます。
水の逆流を防ぎ、ポンプを保護し、圧力計や圧力スイッチを集中設置して配管を簡素化したい場合には、5方逆止弁をお選びください。これは、標準的で効率的かつ安全なポンプ システム構成です。
すでに個別の逆止弁がある場合、またはシステムが特定の注文要件なしに単一の流体ストリームを複数の分岐に均等に分配するだけでよい場合は、5 方向コネクタの方が経済的で直接的です。
これらの製品を選択する際は、システム媒体の特性（腐食性、温度）、使用圧力、接続規格（ねじ仕様 BSPT、BSP、NPT など）に基づいて、適切な材質（黄銅、ステンレス鋼など）とモデルをマッチングする必要があります。
つまり、これら 2 種類の製品は、小型ではありますが、応答性が高く、安全で、巧妙に設計されたポンプ システムを構築するために不可欠な重要なコンポーネントです。独創的な設計を通じて、複雑な流体制御ロジックをシンプルで信頼性の高い物理的現実に変換します。
