PTFEライニングY型グローブバルブ

JOEPAI は、中国における PTFE ライニング Y パターングローブバルブの大手サプライヤーです。このバルブは、化学処理、半導体、医薬品などの厳しい腐食性および有毒な流体用途向けに設計されています。これらのライニングバルブは、完全な PFA または PTFE ライナー (通常、厚さ 3 ～ 5 mm 以上) を利用して、すべての金属コンポーネントをプロセス媒体から隔離し、優れた耐食性を提供し、高価な合金の必要性を排除します。当社の製造では、高度なトランスファー成形とダブテール固定を採用し、浸透性が低く、真空または高温下でのライナー剥離のリスクを軽減した、一貫した緻密なライニングを実現しています。 ISO 認定の生産施設と堅牢なサプライチェーンに支えられ、当社は信頼性の高い納品を保証します。多くの標準 PFA ライニンググローブバルブ構成は、緊急のプロジェクトタイムラインをサポートするために迅速な出荷が可能です。

お問い合わせを送信

製品説明

JOEPAI は数十年にわたるエンジニアリングの専門知識により、国際規格に厳密に準拠した高品質の PTFE ライニング Y パターングローブバルブを提供します。それぞれバルブは出荷前に 100% の圧力および密閉検査を受けます。工場。 OEMサポート、短納期、カスタマイズされた製品を提供します。ライニンググローブバルブは遮断バルブの一種で、閉鎖要素（ディスク）がバルブステムによって駆動され、バルブシートの中心軸に沿って上下に移動します。これは通常、パイプライン内の媒体を接続または遮断するために使用され、通常は流量調整には使用されません。基本構造はJ41型ストレート、J44型アングル、J45型斜型(Y型)となります。

特徴

ライニンググローブバルブは、コンパクトな構造、柔軟な操作性、強力な耐食性、短いストロークを特徴としています。これらは、化学工業、石油、医薬品、食品、鉄鋼精錬、製紙、水力発電、環境保護など、激しい腐食を伴う用途で広く使用されています。

ライニング材質：PFA、PTFE、FEP、GXPOなど

操作方式：手動、ギヤ（ウォームギヤ）、電動、空圧、油圧。

攻撃的な化学薬品が標準的な産業では、標準的な金属製バルブはすぐに腐食や故障に見舞われます。 PTFE (ポリテトラフルオロエチレン) および PFA (パーフルオロアルコキシ) ライニング Y パターングローブバルブは、この課題のために特別に設計されており、腐食性の高い、超高純度、または粘着性の媒体の流れを制御するための優れたソリューションを提供します。

バルブスタンダード

設計・製造規格：GB12235
面間寸法：GB12221
フランジ寸法規格：JB/T 79、ANSI B16.5、DIN 2543、JIS B2020

試験と検査

ライニング層: 電気火花検出
試験規格: GB/T 13927、API 598
呼び圧力：PN（MPA）
本体テスト圧力：PNX1.5
シールテスト圧力: PNX1.1

Y Pattern Globe Valve

主要部品材質

体
身頃裏地	フッ素樹脂
ボンネット	鋳鉄、炭素鋼、ステンレス鋼
ディスク	炭素鋼、ステンレス鋼、全面フッ素コーティングプラスチック
腺
幹	炭素鋼、ステンレス鋼、一部フッ素被覆プラスチック
ハンドル

	標準値(:mm)							参考値
DN(mm)	L	D	D1	D2	f	b	Z-φd	する	重量(kg)
DN(mm)	PN2.5m
15	130	95	65	45	2	16	4-f14	265	4
20	150	105	75	58	2	18	4-f14	270	5
25	160	115	85	68	2	18	4-f14	275	6
32	180	135	100	78	2	18	4-f18	290	9
40	200	145	110	88	3	18	4-f18	320	11
50	230	160	125	102	3	20	4-f18	335	14
65	290	180	145	122	3	22	8-f18	400	21
80	310	195	160	138	3	24	8-f18	450	30
100	350	230	190	162	3	24	8-f23	495	36
125	400	270	220	188	3	26	8-f26	560	70
150	480	300	250	218	3	28	8-f26	650	80
200	600	360	310	278	3	30	12-f26	750
250	650	425	370	335	3	32	12-φ30	840	250
300	700	485	430	395	4	34	16-φ30	970
350	790	550	490	448	4	38	16-f34		500

パラメータ

呼び径	呼び圧力	使用圧力	L	D	D1	n-Fd	f	H1	H2	D0	重さ
25	1.6 1.0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4

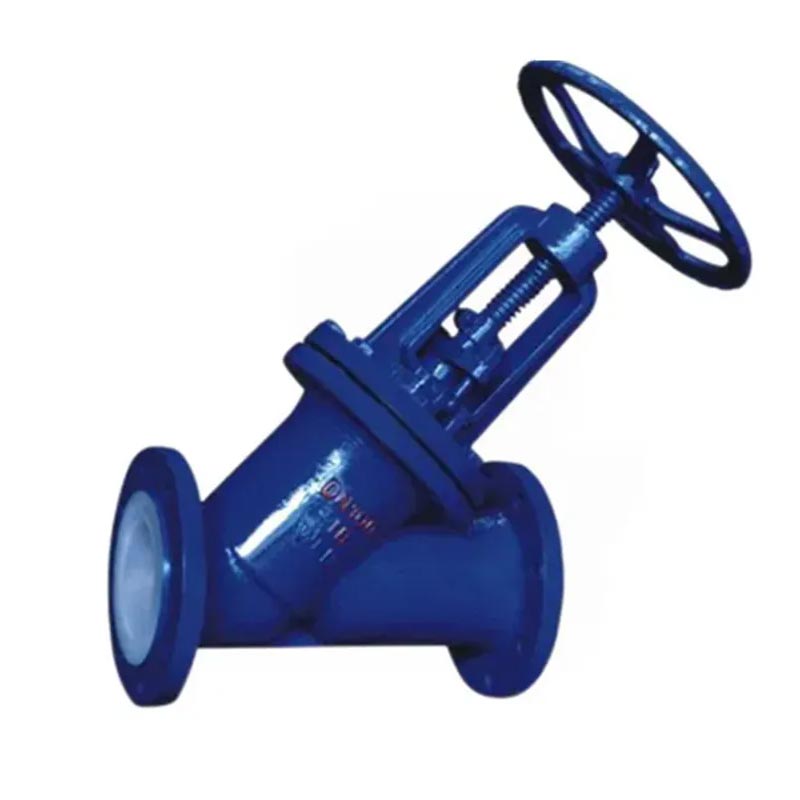

Y Pattern Globe Valve
