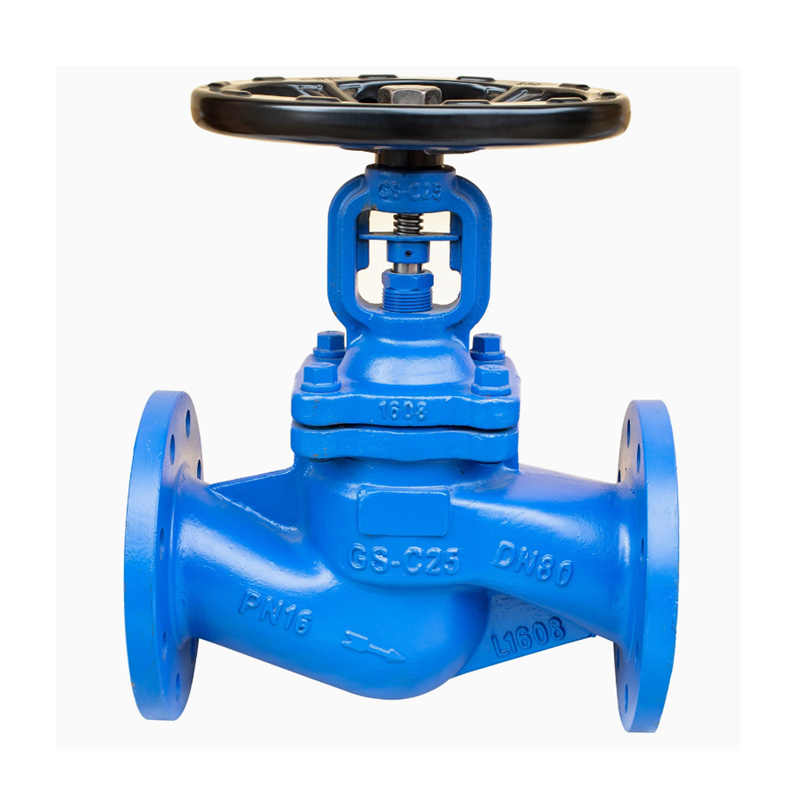

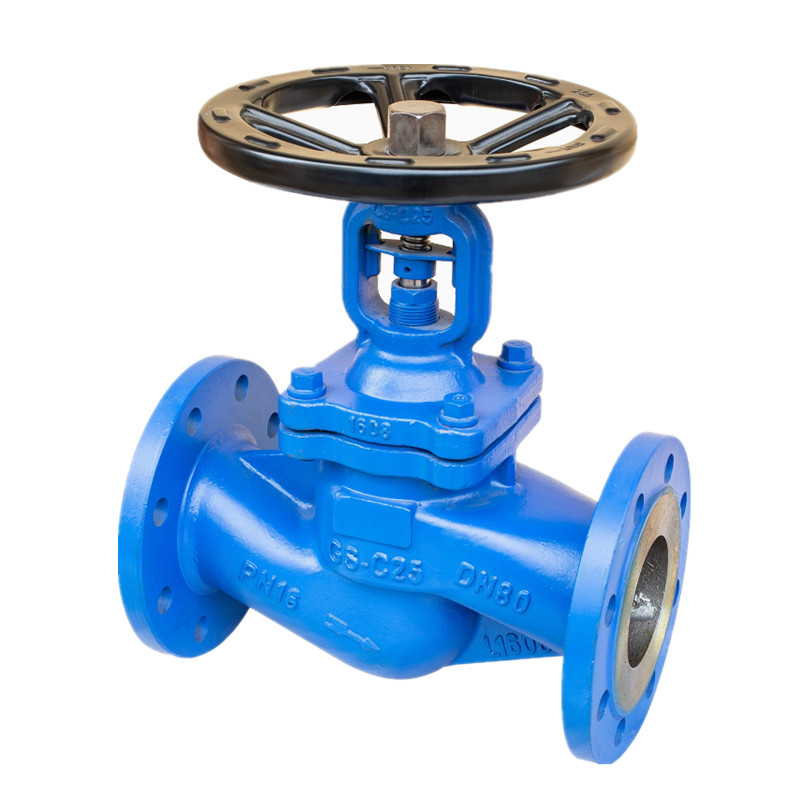

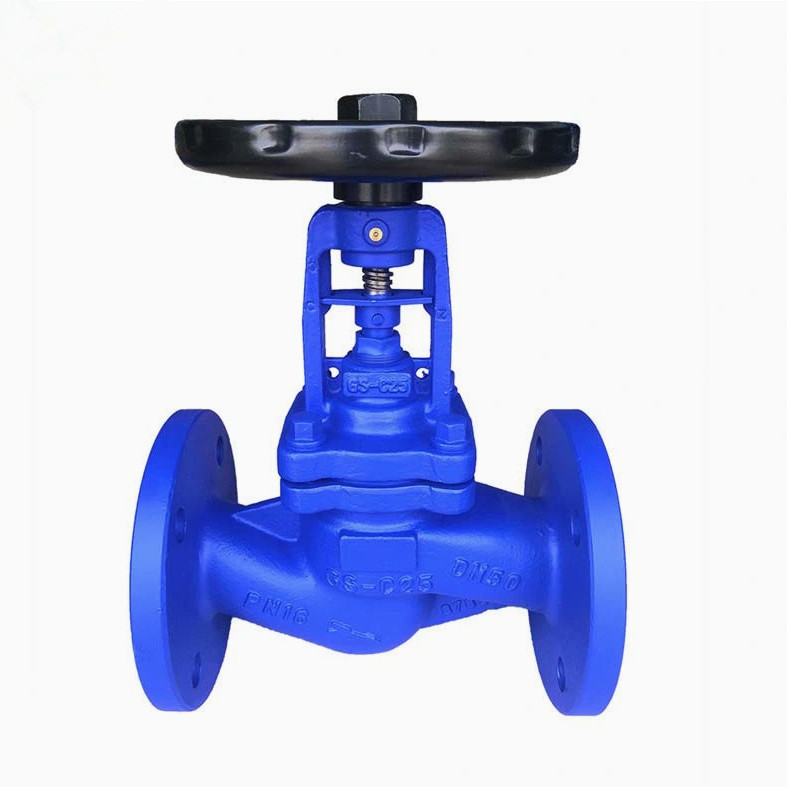

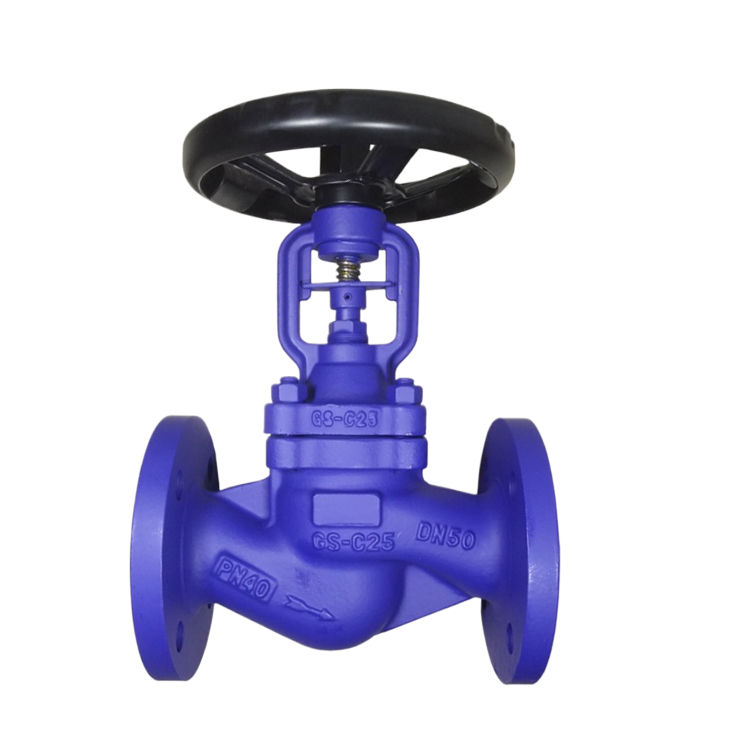

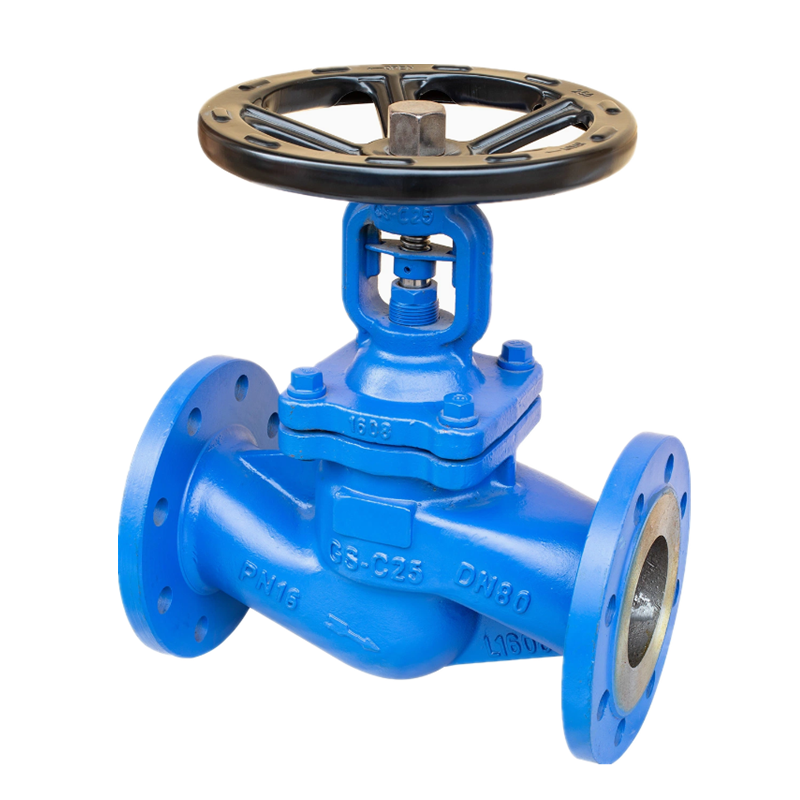

GS-C25フランジドディン標準ベローシールグローブバルブ

Joepai耐久性のあるGS-C25フランジドディン標準ベローシールグローブバルブは、ヨーロッパ、アメリカ、東南アジア、中東の市場をカバーするISO9001、CEなどの国際的な認定を通過しました。このシリーズは、金属の波形パイプが溶接および密閉され、中程度の漏れを効果的に防ぎ、オペレーターの安全性を保護し、環境基準を満たしているデュアルシーリング構造を採用しています。

お問い合わせを送信

製品説明

Joepai GS-C25は、中国で作られたフランジン型DIN標準のベローズシールグローブバルブ、石油化学物質、細かい化学物質、医薬品、冶金、発電所などの産業、特に有毒、有害、可燃性、腐食培地のための閉鎖輸送システムに適しています。ユニークなデュアルシーリング構造は、長期の安定した動作を保証し、細かい化学物質と過酷な労働条件に適したバルブソリューションです。

技術仕様：

圧力評価：1.0-4.0MPA

仕様：DN15-DN500

材料：GS-C25、CF8、CF3

標準フランジ：din

ベローシールグローブバルブの詳細：

建設：BB-BG-OSANDY

操作：マニュアル、空気圧

設計標準：DIN3356

対面の寸法：din3202

フランジエンド：din2543-2545

テストと検査：din3230

ベローシールグローブバルブのアドバンテージ：

1. GS-C25フランジュディン標準ベローシールグローブバルブは、単純な構造を持ち、製造と保守が簡単です。

2.グローブバルブの作業ストロークは小さく、開閉時間は短いです。

3. Globe Valveは、優れたシーリング性能、シーリング表面間の低摩擦、および長いサービス寿命を備えています。

ベローズシールグローブバルブのタイプは、バルブステムスレッドの位置に応じて、外部スレッドグローブバルブと内部糸グローブバルブに分けられます。媒体の流れ方向によれば、グローブバルブ、DCグローブバルブ、角度グローブバルブを通過するまっすぐにあります。グローブバルブは、シーリングフォームに応じて、密封されたグローブバルブとベローズシールグローブバルブに分割されています。

主な資料：

いいえ。	部品名	材料
1	体	GS-C25、CF8、CF3
2	ディスク	2CR13、F304、F316
3	ヒンジピン	F304、F316
4	ベローズの組み合わせ	F304、F316
5	ボンネット	GS-C25、CF8、CF3
6	パッキング	柔軟なグラファイト、PTFE
7	腺	25＃、F304、F316
8	ロケータ	25＃、F304、F316
9	ステムナット	ZQI19-4
10	ハンドホイール	炭素鋼
11	キャップ	25＃
12	オイルノズル	真鍮
13	ヘキサゴンナット	ASTM A193 2H、A193-8、A193-8M
14	ボルト	ASTM A193 B7、A193-B8、A193-B8M
15	ガスケット	柔軟なグラファイト+S.S。 PTFE
16	幹	2CR13、F304、F316

主な寸法：

pn	pn16
dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
wt。（kg）	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

pn	pn25
dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
wt。（kg）	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

pn	pn40
dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
wt。（kg）	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

製品パラメーター

pn（MP）	シェルテスト（MPA）	シーリングテスト（MPA）	適切な温度（ºC）	適切な媒体
150	3.0	2.2	-20ºC-350ºC	水、蒸気、油など
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
