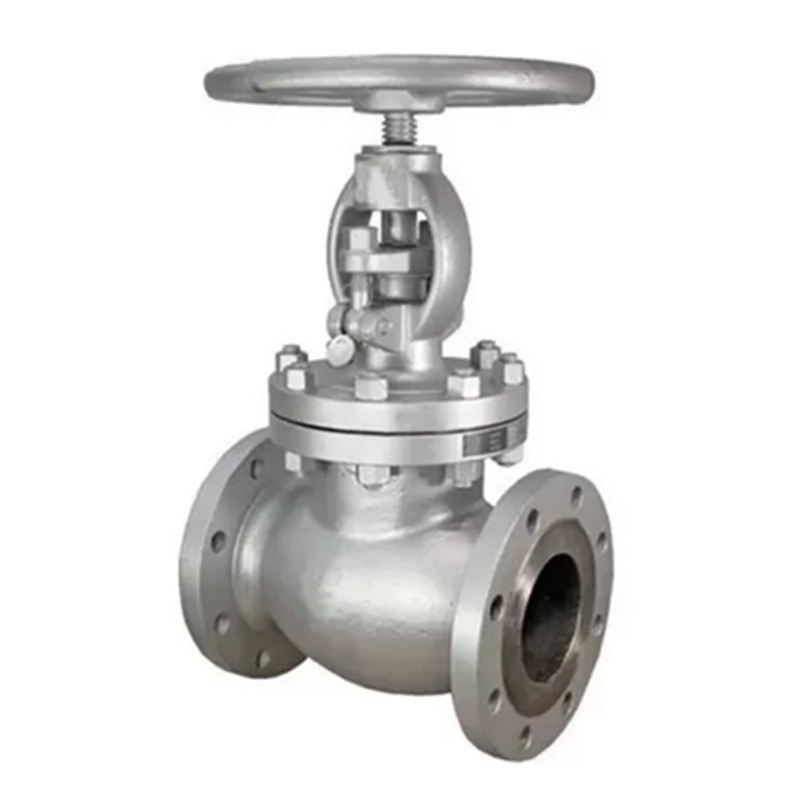

APIフランジエンドキャストスチールストレートパターングローブバルブ300lb

APIフランジは、鋳造鋼のストレートパターングローブバルブ300lbが開発および製造されており、ASME/API 602、API 623、API 594などのアメリカの設計仕様を採用しています。高圧、高温、高温、過酷な労働条件で動作し、洗練された産業用パイプラインシステムで広く使用されています。

お問い合わせを送信

製品説明

Joepai API Flangeは、鋳造鋼のストレートパターングローブバルブ300lbを終了し、API 598圧力テスト標準に準拠し、さまざまな材料、構造、駆動フォームのカスタマイズをサポートします。ヨーロッパ、アメリカ、中東、南アメリカなどの市場向けのエンジニアリングサポート製品です。 Wenzhou Qiaopai Valve Co.、Ltd。は、20年以上にわたって産業用バルブ製造の分野に深く関与してきました。同社はISO9001、CE、およびAPI認定システムを可決し、その製品はヨーロッパ、アメリカ、中東、東南アジアなどの市場に輸出されています。

構造的特性とアプリケーション

完全に閉じたとき、携帯電話は時計回りに回転します。

2。パイプラインの任意の位置に設置でき、媒体は下から上に流れます。

3.ステンレス鋼のグローブバルブは、さまざまな腐食性媒体を持つパイプラインに適しており、優れた腐食特性を備えています

セックスと十分な強さ。

4.合金鋼球バルブは、高温蒸気とオイルパイプラインに適しており、高温抵抗があります特性。

APIグローブバルブの詳細：

ボルトでボンネット

フランジまたはお尻の溶接端

炭素鋼、ステンレス鋼、または合金鋼材料

すべての装飾構成を提供します

リクエストに応じて他のサイズを提供できます

製品説明

部品の主な素材
ボディ、ボンネット	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
幹	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
ステムナット	真鍮
ディスク	ASTM A216 WCB
シート	13CR/STM A351 CF8/STM A351 CF8M
ハンドホイール	ASTM A47
ガスケット	黒鉛
パッキング	黒鉛
グローブバルブ標準
設計標準	6d火/火600/火603
顔を合わせて	ASME B16.10
フランジ標準	ASME B16.5
テスト標準	API598

150lb寸法：

dn		150lbフランジ（RF）（mm）								重さ
mm	で	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

300lb寸法：

dn		300lbフランジ（RF）（mm）								重さ
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
