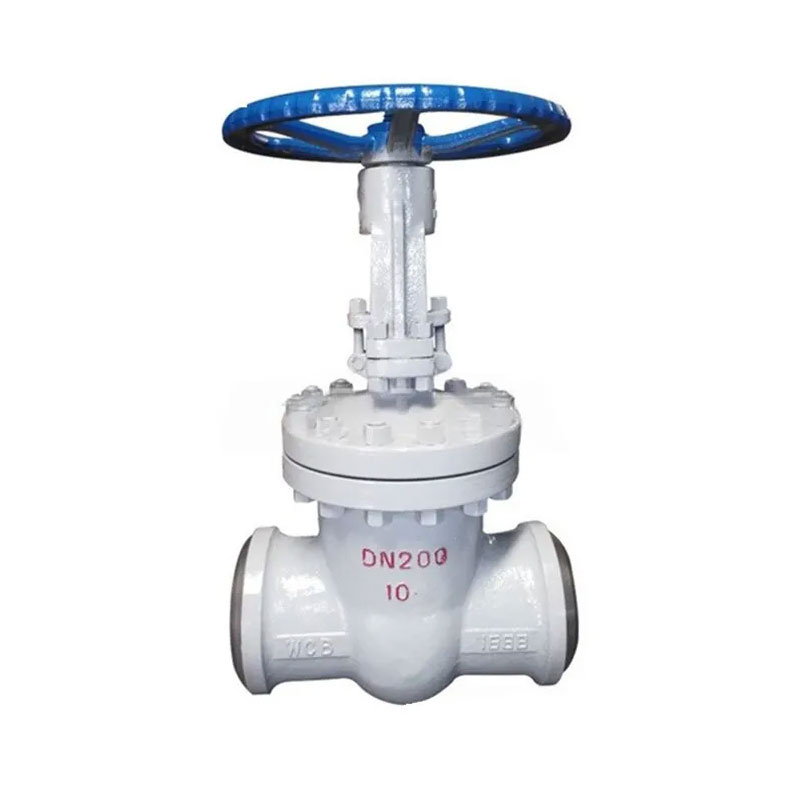

高圧鋳鋼ゲートバルブPN16

Joepaiは、高圧条件向けに高品質の高圧鋳鋼ゲートバルブPN16を設計しました。これは、高度な鋳鉄製の形成技術を採用し、安定した強度、良好なシーリング、圧力抵抗を備えています。石油、化学物質、発電所、給水および排水、および産業用パイプラインシステムに適用されており、水、蒸気、油、腐食性の培地にも適応できます。

お問い合わせを送信

製品説明

Joepai高圧キャスト鋼ゲートバルブPN16、バルブボディにはコンパクトな構造と優れた腐食抵抗。

私たちの製品はそうですヨーロッパ、東南アジア、南アメリカ、中東に広く輸出されていますその他の地域、およびDINなどの複数の国家基準に準拠しています。 ANSI、API、ISO、CEなど

製品標準

1.設計と製造：GB122234
2.フェイスツーフェイス：GB12221
3.フランジ寸法：GB9113 JB79
4.圧力と温度評価：GB9131
5.インスペクションとテスト：GB/T13927 JB/T9092

製品機能

1.コンパクト構造、合理的なデザイン、高い剛性、滑らかなフローパス、および低流量抵抗。
2.拡張用のステンレス鋼と硬い合金で作られた沈着表面サービスライフ。
3.柔軟なグラファイトパッキングにより、信頼できるシーリングと簡単な操作が保証されます。
4.作動方法：手動、空気圧、電気、またはギア駆動型。
5.構造タイプ：柔軟なウェッジシングルディスク、リジッドウェッジシングルディスク、またはダブルディスク。

High Pressure Cast Steel Gate Valve PN16

主なコンポーネント材料

ボディとボンネット	ディスク＆シート	幹	ステムナット	パッキング	ハンドホイール
炭素鋼	高品質の炭素鋼 +ハード合金/ステンレス鋼	CRステンレス鋼	アルミブロンズ	グラファイトアスベストパッキング	順応性のある鋳鉄
cr-ni-tiスチール	ステンレス鋼 +ハード合金	cr-ni-theステンレス鋼	アルミブロンズ	PTFE-regregnatedパッキング	順応性のある鋳鉄
cr-in-iif鋼	ステンレス鋼 +ハード合金	CR-MO-ステンレス鋼	アルミブロンズ	PTFE-regregnatedパッキング	順応性のある鋳鉄
CR-MOスチール	合金鋼 +ハード合金	cr-mo-al鋼	アルミブロンズ	柔軟なアスベスト + 33.4	順応性のある鋳鉄

主な寸法：

1.6pump	サイズ	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5MPA	サイズ	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	サイズ	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	サイズ	dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

製品のインストール

1.設置前に高圧鋳鋼ゲートバルブPN16の内側をきれいにすると、バルブチャンバーとシーリング面に不純物がないはずです。
2。各部分を力で均等に接続するボルトを締めます。
3.充填部分がしっかりと圧縮されているかどうかを確認し、詰め物のシーリングがきつく、ゲートを柔軟に開閉できることを確認してください。
4.取り付け前に、バルブモデル、サイズ、その他の情報を確認し、媒体のフロー方向が指定されたフロー方向と一致していることを確認してください。
5.設置中に、バルブドライブの操作を容易にするために、一定量のスペースを残す必要があります。
6.配線図の指示に従って、ドライブデバイスの配線を手配します。
7.インストール後、定期的に維持する必要があります。

High Pressure Cast Steel Gate Valve PN16
