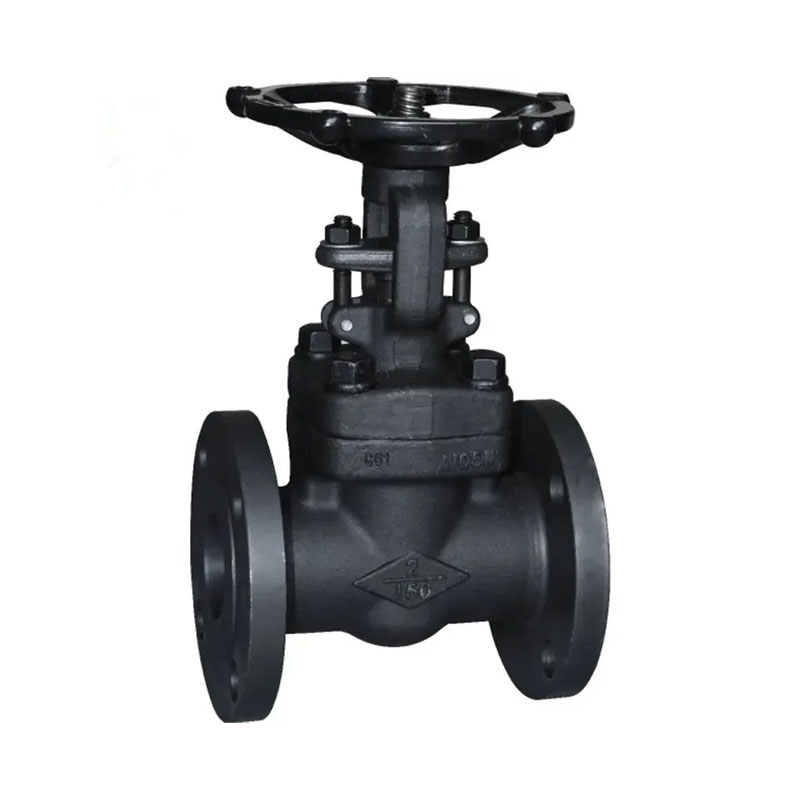

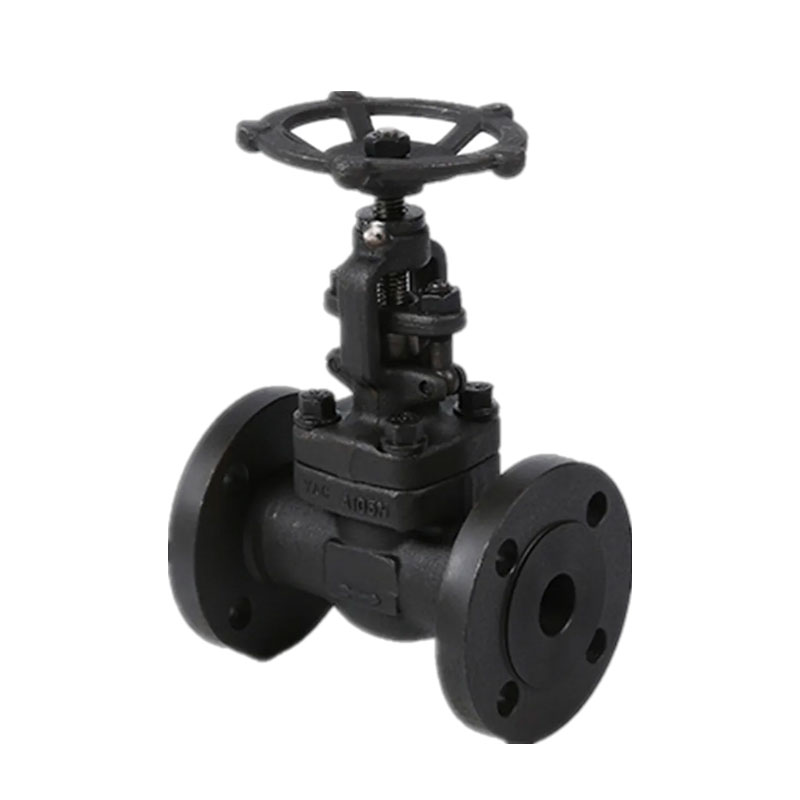

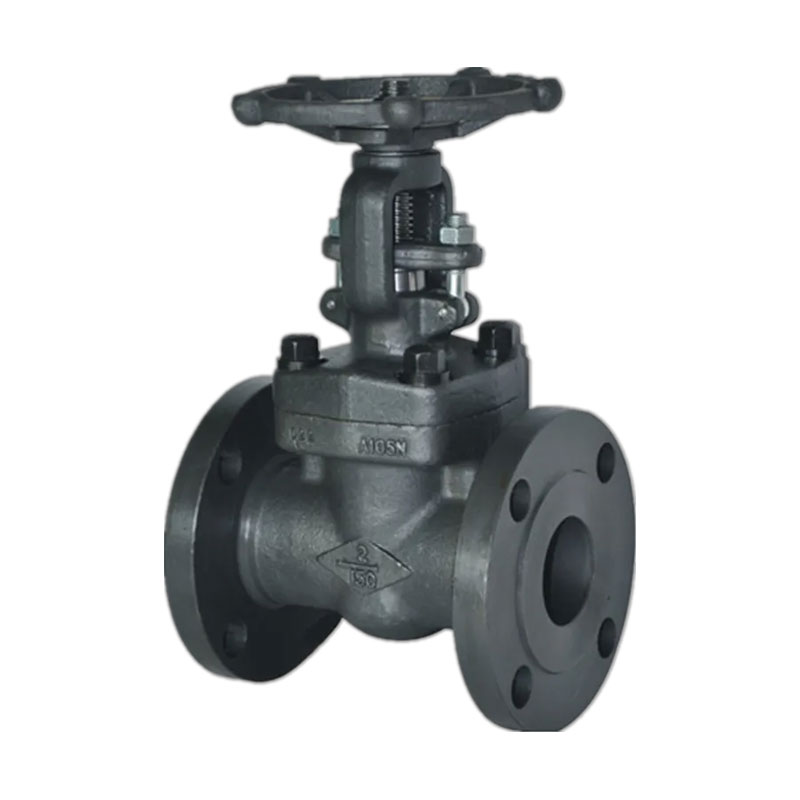

Qiaopai Valveで独立して製造された統合された鍛造鋼製フランジ端端ゲートバルブ150lb 全体的なバルブ本体の強度とシーリングを改善しました 鍛造プロセス、および内圧の衝撃と温度に抵抗することができます 違いストレス。
一方、コンパクトなデザインとフルボア構造 低抵抗と高効率の流れを確保し、それを理想的なバルブにします 長命と高性能のパイプラインを購入しようとしている企業 制御システム。
サイズ：1/2 '' -2 ''（DN15〜DN50）
圧力定格：150lb-600lb/pn16〜pn100/10k〜60k）
材料：A105、Fl2、F11、F22、F5、F304、F316、F51/F53、F321、C3、C5、C95800
適切な温度：-29ºC〜429ºC。
適切な媒体：水、蒸気、石油、天然ガスなど
設計および製造適合：API602、BS5352、ANSI B16.34
ソケット溶接寸法は、ANSI B16.11、JB/T1751に準拠しています
ネジ端寸法は、ANSI B1.20.1、JB/T7306に準拠しています
butt-溶化したANSI B16.25、JB/T12224に準拠しています
フランジの終わりは、ANSI B16.5、JB79に準拠しています
テストと検査に準拠：API598、GB/T13927、JB/T9092
| いいえ。 | 部品名 | CSからASTMへ | ASTMに関して | SSからASTM | ||
| タイプA105 | タイプF22 | タイプF304（L） | タイプF316（L） | |||
| 1 | 体 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） | |
| 2 | シートリング | A276 420 | A276 304 | A276 304（L） | A276 316（L） | |
| 3 | くさび | A276 410＆430 | A182 F304 | A182 F304（L） | A182 F316（L） | |
| 4 | 幹 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） | |
| 5 | ガスケット | 段ボールSS +グラファイト | SS + PTFE | |||
| 6 | ボンネット | A105 | A182 F22 | A182 F304（L） | A182 F316（L） | |
| 7 | ボンネットボルト | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | ピン | A276 420 | A276 304 | |||
| 9 | 腺 | A276 410 | A182 F304（L） | A182 F316（L） | ||
| 10 | 腺アイボルト | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | 腺フランジ | A105 | A182 F11 | A182 F304（L） | A182 F316（L） | |
| 12 | 腺ナッツ | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | ヨークナット | A276 410 | ||||
| 14 | H.W.ロックナット | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | ネームプレート | ss | ||||
| 16 | ハンドホイール | A197 | ||||
| 17 | ベアリングガスケット | A473 431 | ||||
| 18 | ステムパッキング | 柔軟なグラファイト | PTFE | |||
| 適切な媒体 | W.O.G.等 | W.O.G.等 | hno3ch3oohなど | |||
| 適切な温度 | -29 425 | -29 550 | -29 180 | |||
注：他の資料はリクエストに応じて入手できます。
寸法（mm）と重量（kg）
フランジ付きエンドゲートバルブ150lb〜600lb
| NP | 1/2」 | 3/4」 | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L（RF）L1（BW） | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H（開く） | 150、300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| ウェイト | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| bw | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| bw | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| bw | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
統合された鍛造鋼フランジ端ゲートバルブ150lbのバルブカバー ボルトバルブカバー、溶接バルブカバー、および 圧力自己締めバルブカバー。
このバルブの主な特徴はaです ブラケットが付いた上昇ステム、そして全体的なバルブ本体はフランジです。フラット バルブシートの底面の設計により、流体の圧力が低下し、遮るものが保証されます 流れ。液体上の規制および傍受デバイスとして広く適用可能 水道水、下水、建設、食品、電気などのパイプライン 薬、冶金、繊維、エネルギーシステムなど
