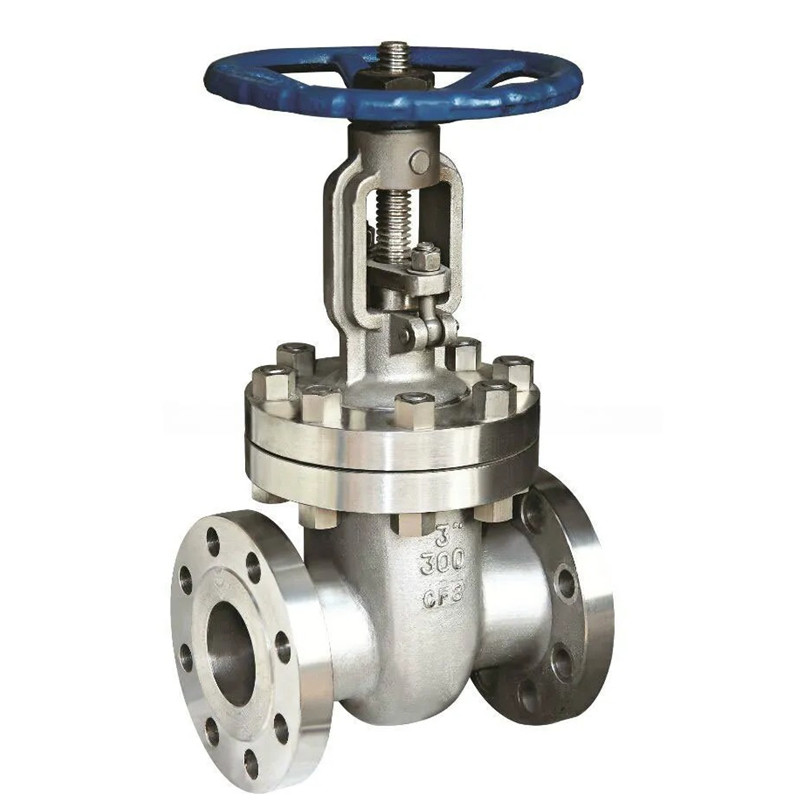

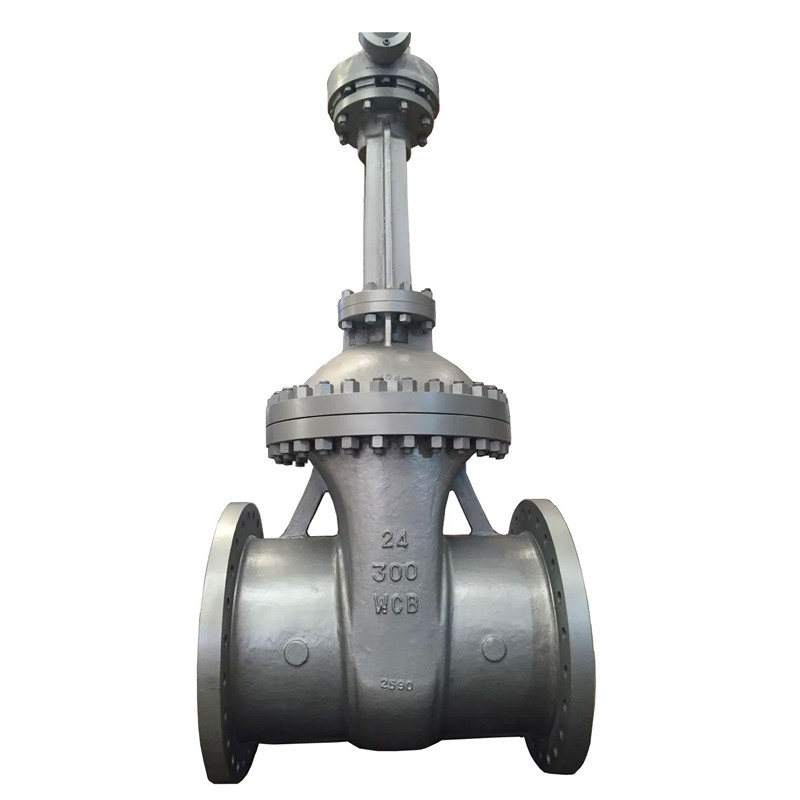

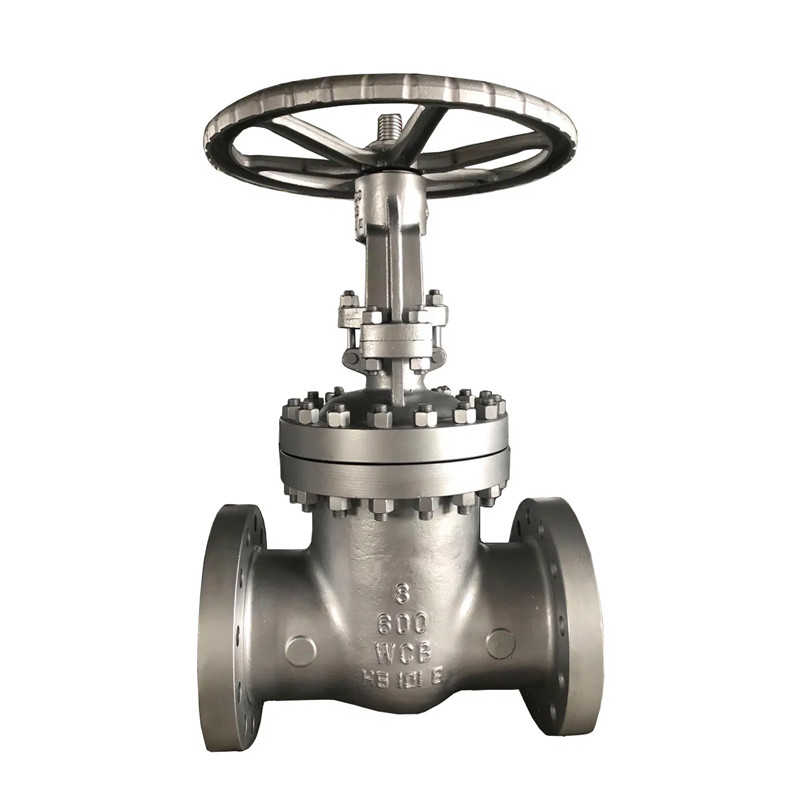

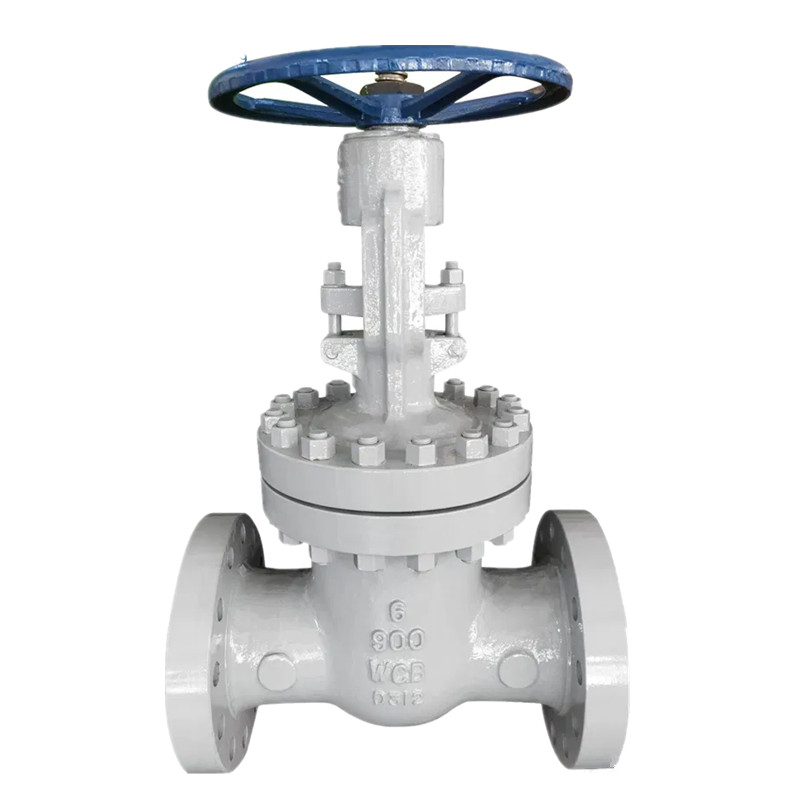

鋳鋼製ウェッジゲートバルブ

温州JOEPAIバルブ有限公司はバルブの専門メーカーです。の 鋳鋼ウェッジゲートバルブのフルボア設計により、スムーズな流れが確保されます。 良好な状態を維持するために、シールペアは精密研磨されています。 長期にわたる密閉性と開閉安定性を実現します。 オプションのソフトシールまたはメタルシール構造により、複数のメディアを受け入れることができ、 複雑な施工条件。

鋳鋼バルブとは何ですか?鋳鋼製ウェッジゲートバルブは多くのバルブのうちの 1 つです 鋳鋼（炭素鋼、CF8ステンレス鋼）製タイプ。該当するもの 鋳鋼製バルブの温度は ≤ 425 ℃、適用媒体は次のとおりです。 水、石油、天然ガスなどでよく使われる鋳鋼製バルブシリーズ 製品には、鋳鋼ボールバルブ、鋳鋼ゲートバルブ、鋳鋼が含まれます バタフライバルブ、鋳鋼逆止弁、鋳鋼グローブバルブ、鋳造 スチールフィルターなど。

特徴: ゲートは開閉時にのみ垂直方向に調整可能です。 全開および全閉であり、調整や絞りはできません。

製品詳細：

ウェッジガイドによりシートの擦れや擦り傷が最小限に抑えられ、サイクル寿命が長くなります。

API 600、ASME B16.34 に準拠して設計されています。

対面: AMSE B16.10

フランジ付き端部: ASME B16.5

検査とテスト: API 598

本体は強度に優れた鋳鋼製。

ステムシールは、長期にわたるメンテナンスをほとんどまたはまったく必要とせずに、しっかりとしたシールを提供します。

オプションで梱包のライブロードも可能です。

非回転ステム。

硬化処理された座面は浸食に耐えます。

他のサイズと圧力クラスも利用可能です。仕様については会社にお問い合わせください。

サイズ範囲:NPS 2 - 24 (DN 50 - 600)

圧力定格:ASME クラス 150 ～ 900

標準接続:フランジエンド

操作方法: ハンドル、ギア、空圧、油圧、電動アクチュエーター

主な寸法

標準材料仕様

動作原理

鋳鋼製ウェッジゲートバルブの開閉コンポーネントはゲートプレートであり、 ゲートプレートの移動方向はゲートプレートの移動方向と直角です。 液体。ゲートバルブは全開と全閉のみ可能であり、 調整したりスロットルしたりすることはできません。

ゲートバルブには 2 つのシール面があり、 最も一般的に使用されるモードのゲート バルブには 2 つのシール面があり、 くさび形を形成します。ウェッジ角度はバルブパラメータによって異なります。 通常は5°、中温が高くない場合は2°52'です。
