給水ネットワーク、水処理プラント、HVAC システム、および流量制御が必要なその他のプロジェクトでは、人々はよくこう尋ねます。 バタフライバルブ この質問には、答えを知る前に、バルブの特性とその動作条件をある程度理解する必要があります。したがって、この記事では、スロットリング用途におけるバタフライ バルブの利点とその制限について説明します。これは、さまざまな要素を比較検討し、実際のシナリオやプロジェクトで最も経済的で信頼性の高いソリューションを選択するのに役立ちます。
流量制御におけるバタフライバルブの動作原理

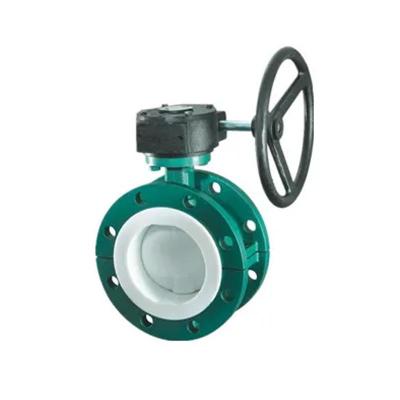

の構造バタフライバルブバルブ本体、ディスク状プレート、バルブステムで構成されます。その動作原理は蝶の羽の動きに似ています。まず、バルブステムを回転させることで、円盤状のプレートを0°～90°の範囲で調整できます。これにより流路面積が変化し、流量を制御します。円板状のプレートを90°全開にすると、弁板が流体の流れ方向と平行になり、抵抗が小さく圧力損失が低くなります。 45°の半開状態では弁板による絞り効果が発生し、流量が減少します。 10°未満の場合、チャネルが狭くなり、流量が大幅に減少しますが、これによりバルブプレートが深刻な浸食にさらされることになります。この方法により、バタフライバルブは流量を調整する機能を備えています。
流量制御におけるバタフライバルブの利点

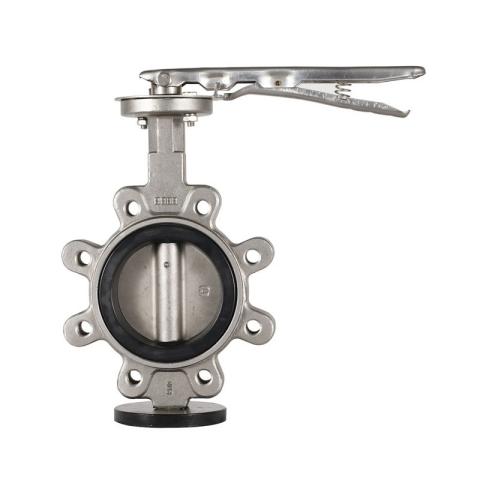

1. シンプルな構造、軽量設計：特に大口径パイプラインでは、バタフライバルブは扱いにくいゲートバルブやボールバルブに比べてはるかに軽量かつコンパクトであり、設置コストとサポートコストを削減します。
2. 経済的かつ効率的: 特定の状況下では、バタフライ バルブの方が特殊な制御バルブよりもコスト効率が高くなります。購入価格とメンテナンス要件が非常に低いため、プロジェクトのコストを大幅に削減できます。
3. 便利な操作、自動化: ストローク全体をカバーする 90° 回転により、バタフライバルブ操作が簡単で、手動、空気圧、電動アクチュエータを簡単に装備できるため、自動制御システムへの統合に非常に適しています。
4. 幅広い用途: たとえば、水処理プラントでの流量分配、ポンプ場での出口圧力制御、冷却水回路での大まかな流量調整などの実際のアプリケーションシナリオに使用されます。
流量制御におけるバタフライバルブの限界
1. 精度と直線性が低い: バタフライ バルブには、より正確な専用の制御バルブがありません。バルブディスクの開度と流量の関係は、特に中間位置では完全に線形ではないため、正確な制御が制限されます。
2. 小開度でのエロージョン・キャビテーション：小開度（例えば20°以下）で長時間バルブを動作させると、高速流体により弁体や下流側弁座が衝撃を受けます。これにより、振動、騒音、キャビテーションが発生する可能性があり、これらはすべて摩耗を促進し、シール性能と耐用年数に重大な損傷を与えます。
3. スロットリング条件下でのシールの摩耗: アプリケーションでは、単純なオン/オフのアプリケーションよりも侵食を受けやすくなります。同時に、時間の経過とともに、バルブシートシールが損傷したり、シールが破損して漏れが発生したりすることがあります。
4. 高い差圧下では使用できません。大きな差圧下で使用すると、エロージョンの危険性が高まります。したがって、バタフライバルブは通常、そのような過酷な条件には適していません。
