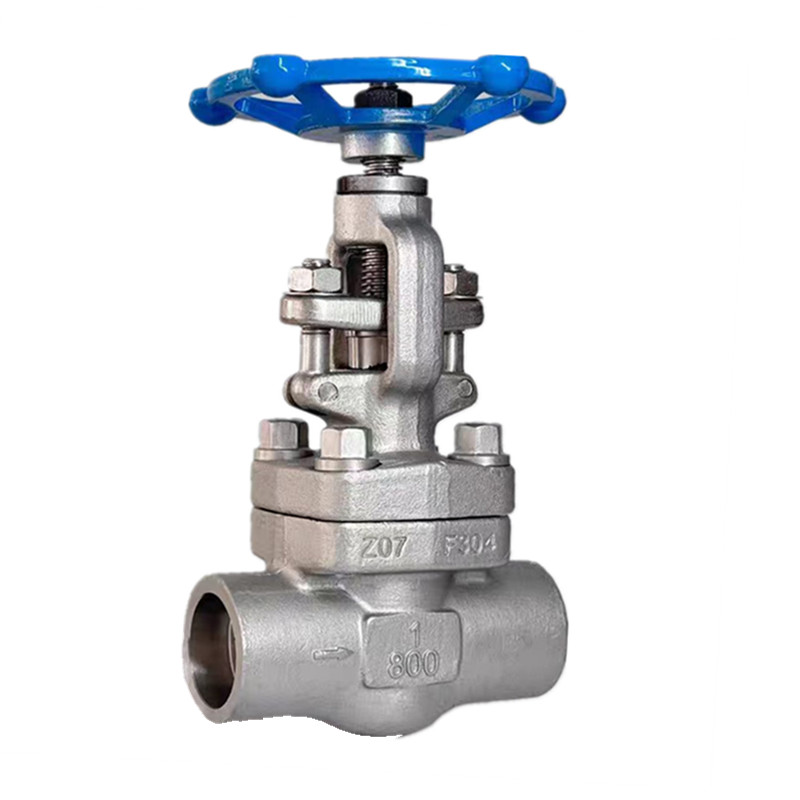

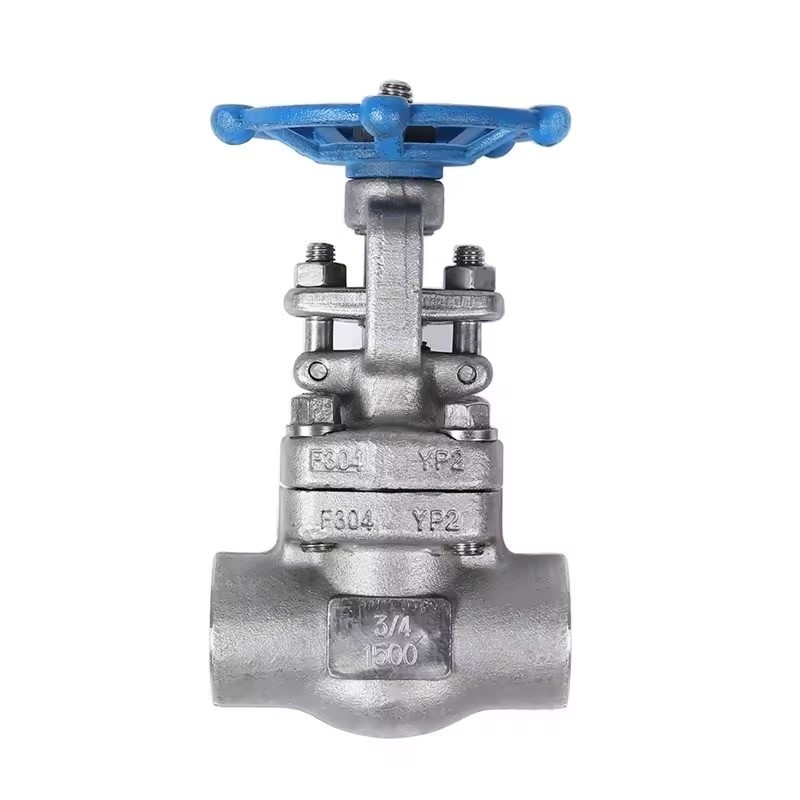

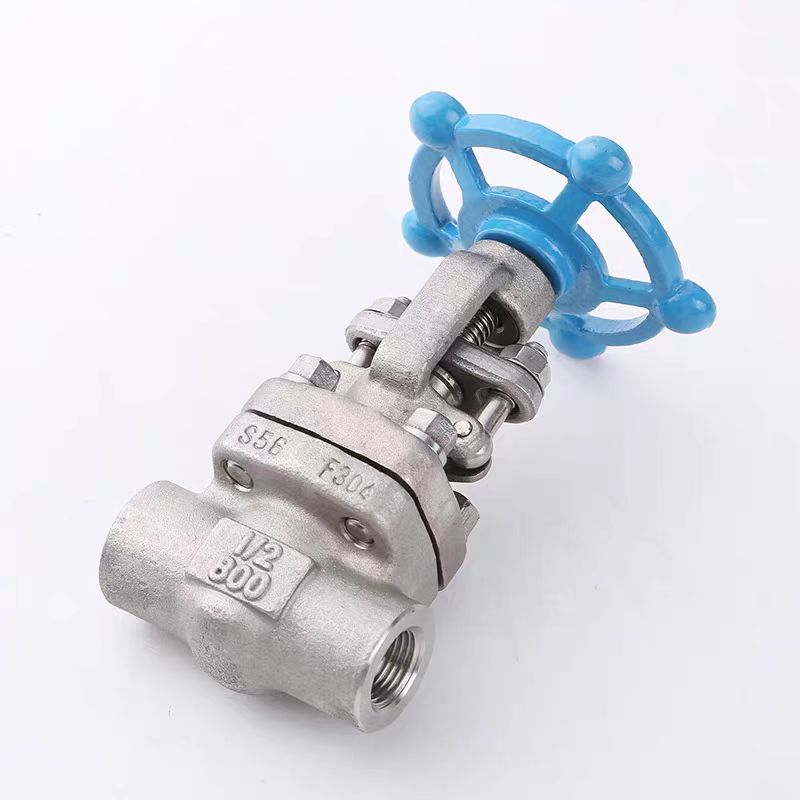

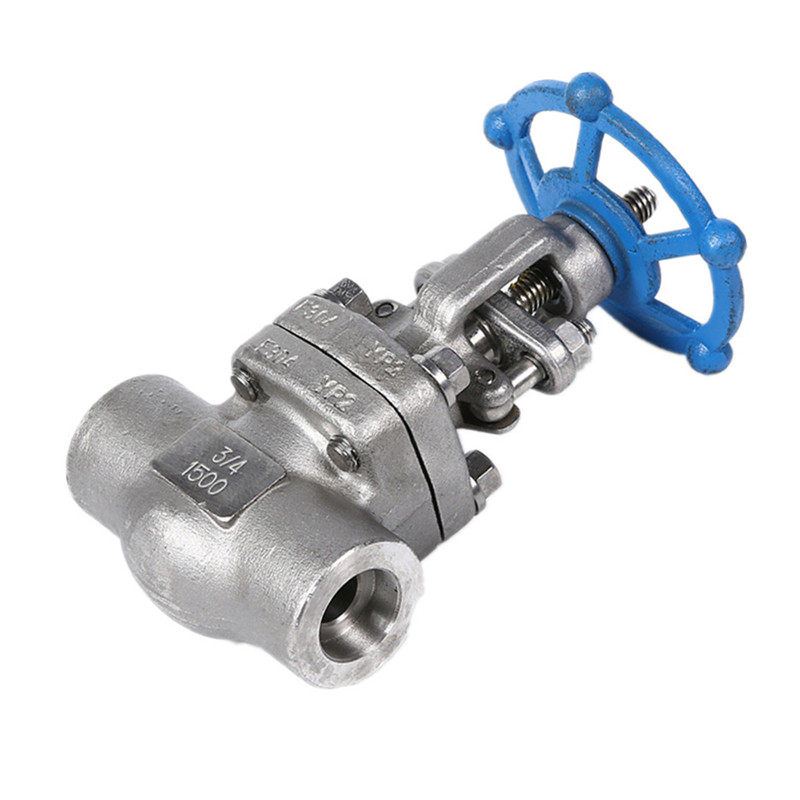

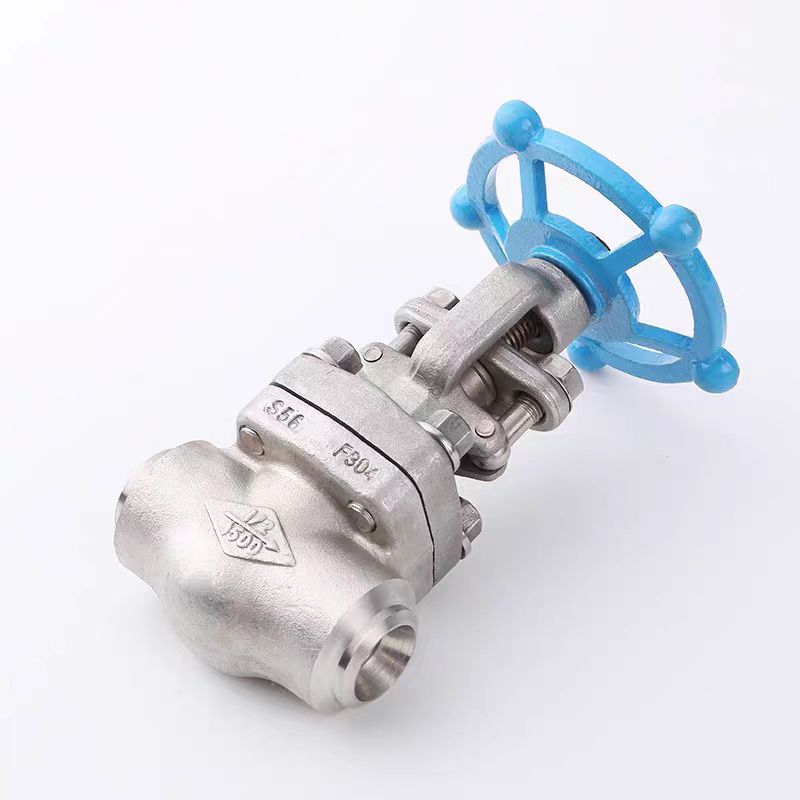

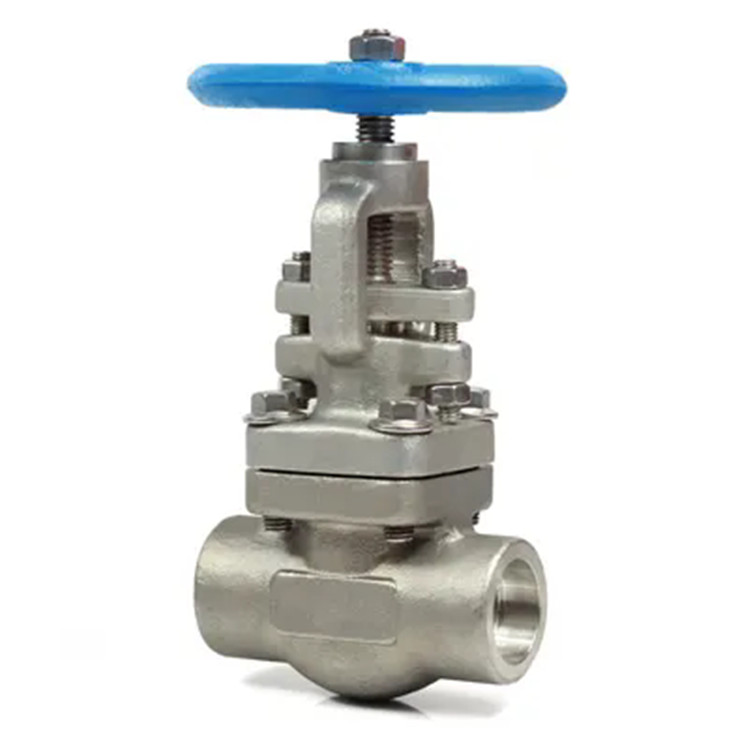

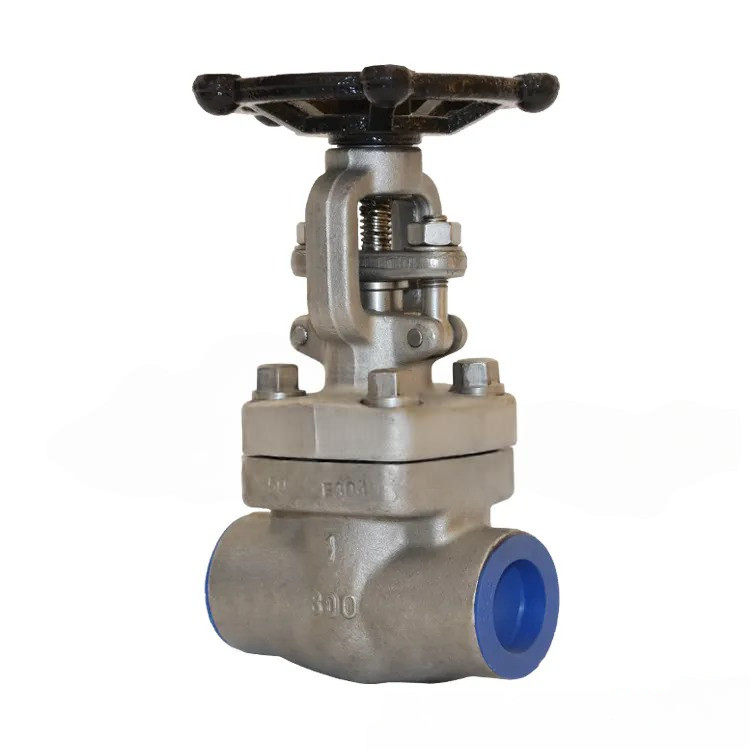

ステンレス鋼製高圧鍛造ゲートバルブ

JOEPAIは、ステンレス鋼製高圧鍛造ゲートバルブ、ライジングステムウェッジ剛性シングルゲートバルブ、バルブシートシール表面材質はステンレス鋼、呼び圧力PN16〜PN200、バルブ本体材質はステンレス鋼ゲートバルブのサプライヤーです。環境を接続または切断するために、石油化学および火力発電所のスイッチ装置など、石油および蒸気のパイプラインで広く使用されています。

お問い合わせを送信

製品説明

中国のJoepai工場で製造されたステンレス鋼高圧鍛造ゲートバルブは、コンパクトな構造、合理的なデザイン、優れたバルブ剛性、滑らかなチャネル、低い抵抗係数を備えています。シール面はステンレス鋼と硬質合金でできており、長寿命です。柔軟なグラファイトパッキンを採用しており、確実なシールが可能で、簡単かつ柔軟な操作が可能です。使用圧力10.0MPa～25.0MPaに適用され、使用温度が-46℃～425℃の石油、化学、水力、火力発電所の各種システムのパイプラインで、適用媒体には硝酸、酢酸、水、油、ガス、一部の腐食性液体が含まれます。

製品の特徴

① 国内外の高度な規格の要求を満たし、確実なシール性、優れた性能、美しい外観を備えています。
② シールペアは先進的かつ合理的であり、ゲートとバルブシートのシール面は異なる硬度の硬質合金溶接で作られています。シール部品は信頼性が高く、硬度が高く、耐摩耗性、耐熱性、耐腐食性、耐摩擦性があり、長寿命です。
③バルブステムは圧縮・表面駆動処理が施されており、耐食性・耐摩耗性・耐磨耗性に優れています。
④ 異なる管フランジ規格とフランジシール面形状を使用して、さまざまな技術要件やユーザー要件を満たすことができます。

技術的パラメータ

製品型番：Z61H
サイズ範囲: 1/2 インチ (DN15) から 2 インチ (DN 50)
呼び圧力: 800#/1500# ねじ込み/ソケットエンド/突合せ溶接エンド用
適用媒体：水、油、ガス、一部の腐食性液体

設計規格:BS 5352/API 602/ASME B 16.34

検査および試験規格:BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ ISO 5208

ANSI B 1.20.1 に準拠したねじ込み式端

ANSI B 16.11 に準拠したソケット溶接端

ライジングステム

操作: ハンドホイール

主要部品材質

いいえ	名前	CStoASTM	ASTOASTM	SStoASTM
いいえ	名前	A105	F22	F304L	F316L
1	体	A105	A182 F22	A182F 304L	A182 F316L
2	シート	A276 420	A276 304	A276 304L	A276 316L
3	ディスク	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	幹	A182 F6	A182 F304	A182F 304L	A182 F316L
5	ガスケット	316+グラファイト		316+グラファイト
6	ボンネット	A105	A276 F304	A276F 304L	A276 F316L
7	ボルト	A193 B7	A193 B16	A193 B8	A193 B8M
8	ピン	A276420		A276 304
9	パッキングランド	A276410		A182F 304L	A182F F316L
10	ボルト	A193 B7	A193 B16	A193 B8	A193 B8M
11	パッキングランド	A105	A182 F11	A182F 304L	A182F 316L
12	ナット	A194 2H	A194 4	A194 8	A194 8M
13	ナット	A276 420
14	ナット	A194 2H	A194 4	A194 8	A194 8M
15	銘板	SS
16	ハンドル	A197
17	ガスケット	A473431
18	パッキング	黒鉛		PTFE
中くらい		水、油、ガス	水、油、ガス	水、油、ガス
使用温度		-29℃～425℃	-29℃～550℃	-29℃～200℃

主な寸法

NPS	減らす	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	満杯		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H(オープン)		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
