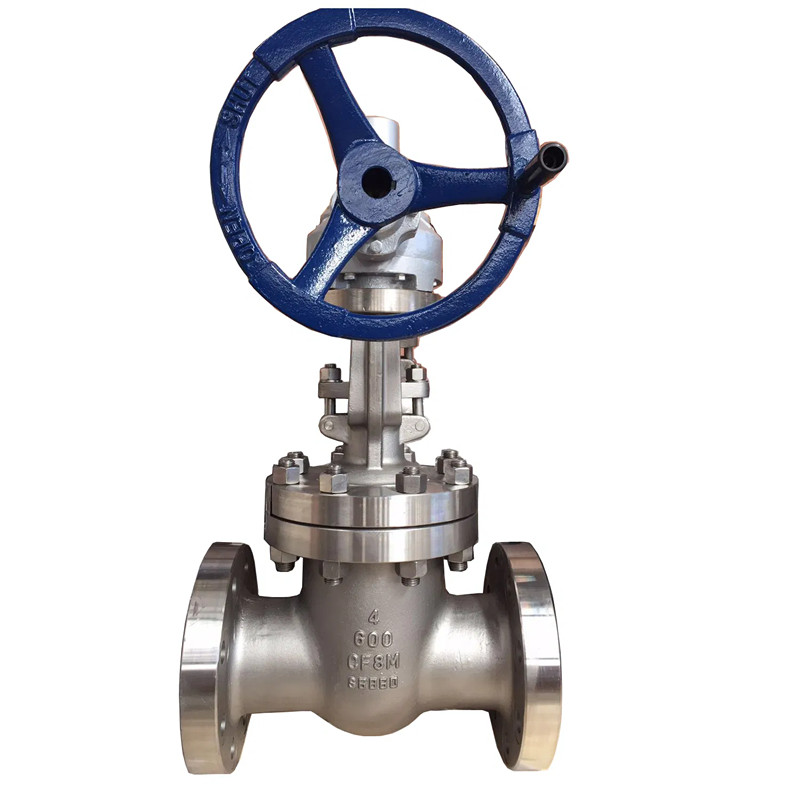

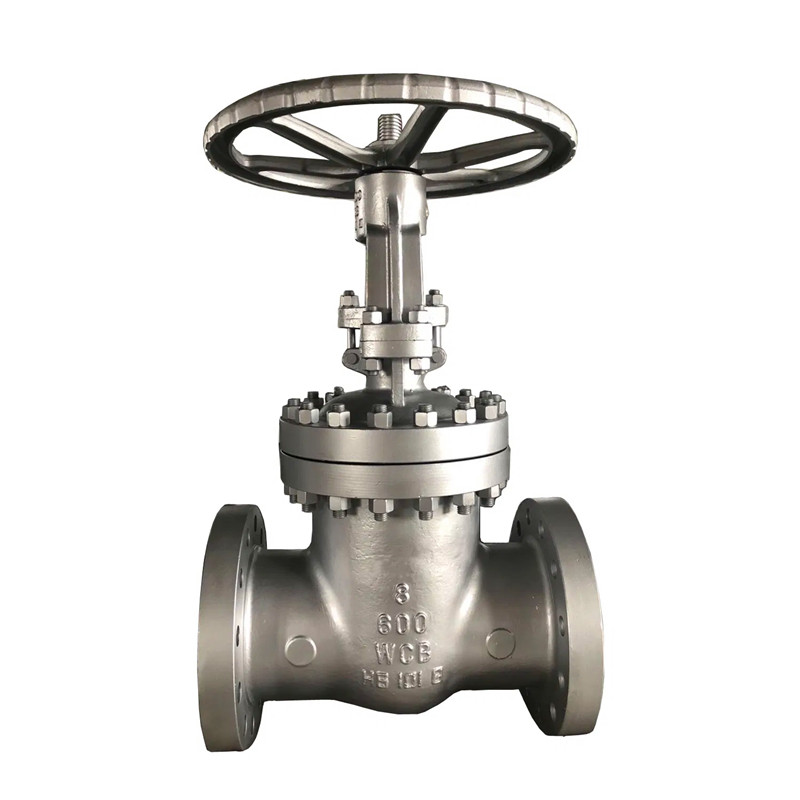

API600 ステンレス鋼製高圧上昇ステム ゲート バルブ

JOEPAI カスタマイズされた API600 ステンレス鋼高圧上昇ステム ゲート バルブ バルブステムと直線的に動くことをライジングステムゲートと呼びます バルブ (ライジング ステム ゲート バルブとも呼ばれます)。通常、 リフティングロッドの台形ネジは回転運動を変換します。 バルブ上部のマトリックスとコントロールを通る直線運動 バルブ本体のスロット、つまり作動トルクを作動トルクに変換します。 緊張感。一部のバルブでは、バルブ ステム マトリクスがドア パネルに取り付けられています。 ハンドルが回転してバルブステムが回転し、それによってリフトが上昇します。 ドアパネル。このバルブモードはロータリーバルブまたは隠しバルブと呼ばれます。

製品の特徴

1. ダブルシーリングペア、信頼性の高いシーリング、スムーズなチャネル、低流量 抵抗係数。
2. ゲートとバルブシートのシール面は超硬合金製です。 耐摩耗性、耐高温性のある溶接、 耐食性があり、傷がつきにくく、長寿命です。
3. 中大径のバルブステムスラスト転がり軸受は、 開閉に柔軟性があり、開閉が簡単です。 近い。
4. バルブステムは焼入れおよび表面窒化処理が施されており、 優れた耐食性、耐食付き性、摩耗性を示します。 抵抗。
5. 開閉時、切り替え時が比較的省力化できます。 速度が比較的遅いため、ウォーターハンマーが発生しにくい 現象。
6. 高さ寸法が大きいため、広い設置スペースが必要です
7. バルブの材質は実際の動作に応じて合理的に選択できます 条件やユーザーの要件に応じて、さまざまな圧力に適合できます。 温度と中程度の作業条件。

ゲートバルブ規格

1.設計標準: API 600、ASME B16.34

2.対面:ASME B16.10

3.フランジ寸法:ASME B16.5

4.検査とテスト:API 598

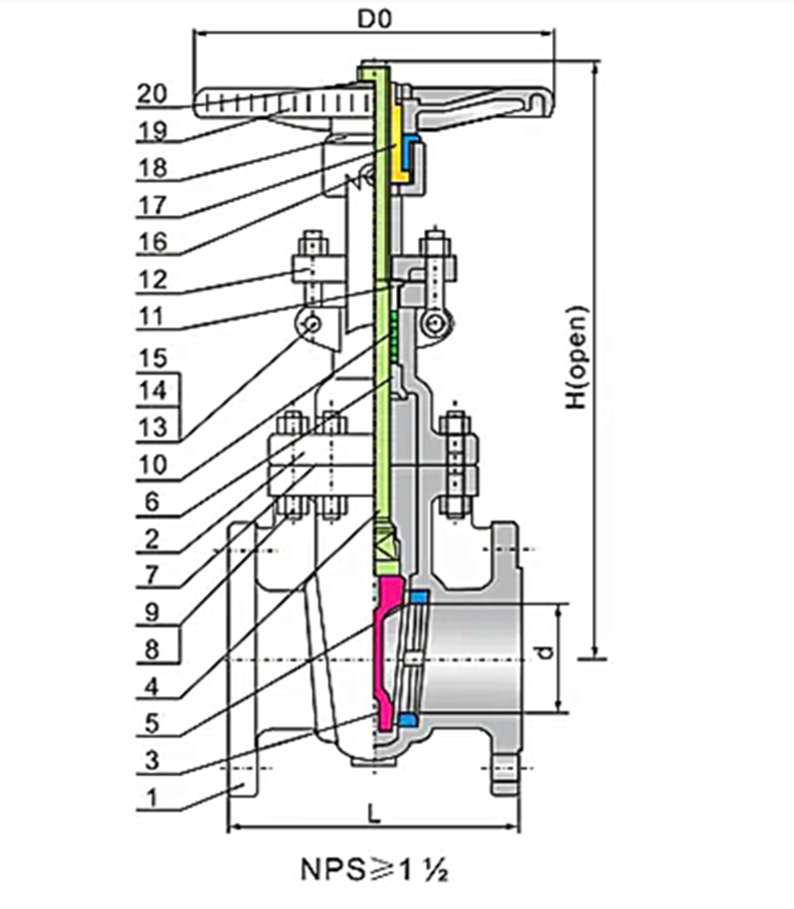

主要部品材質

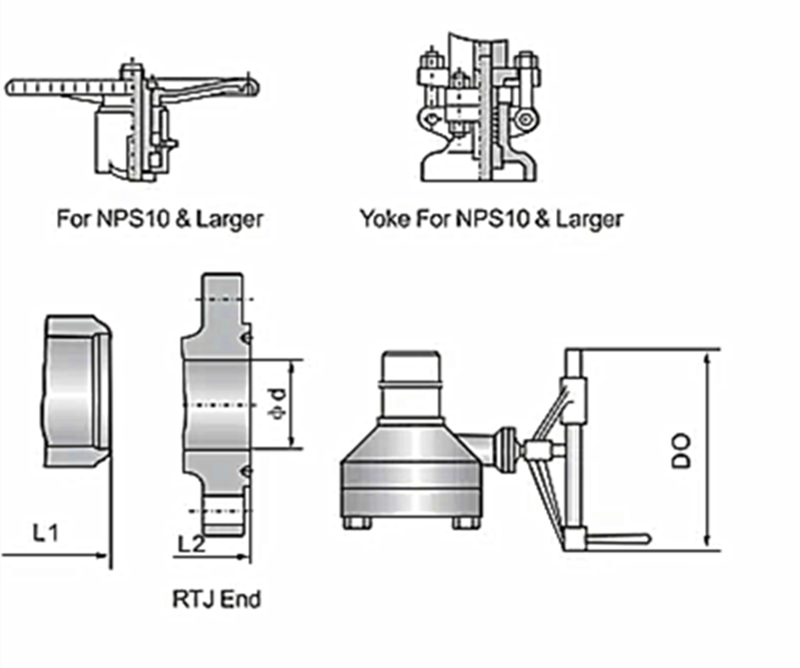

主な寸法
