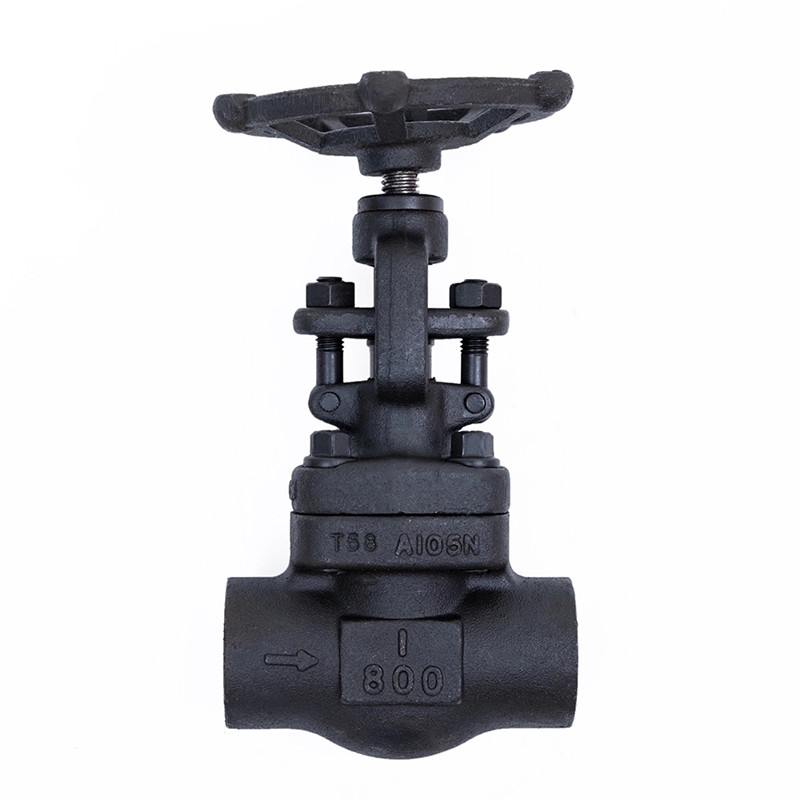

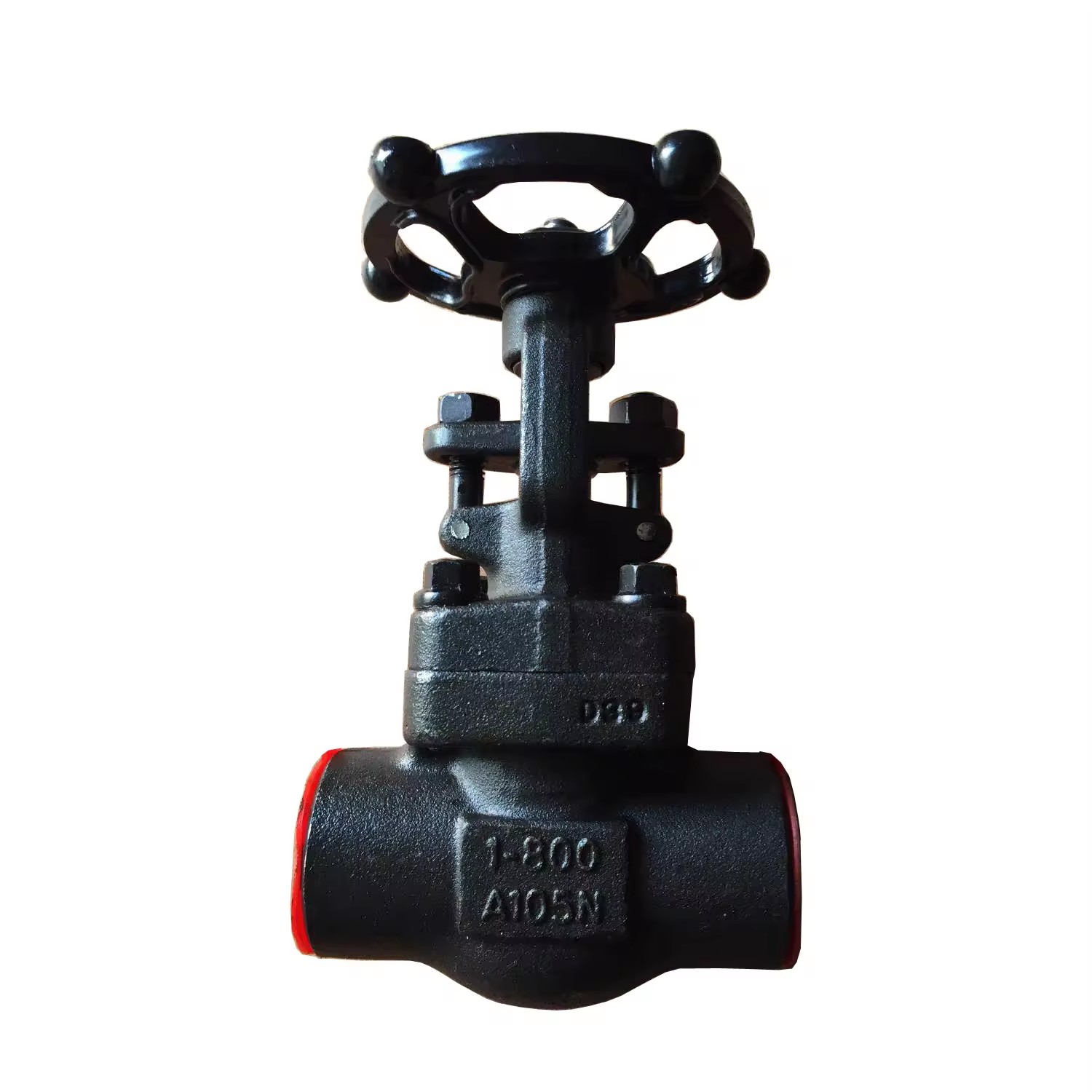

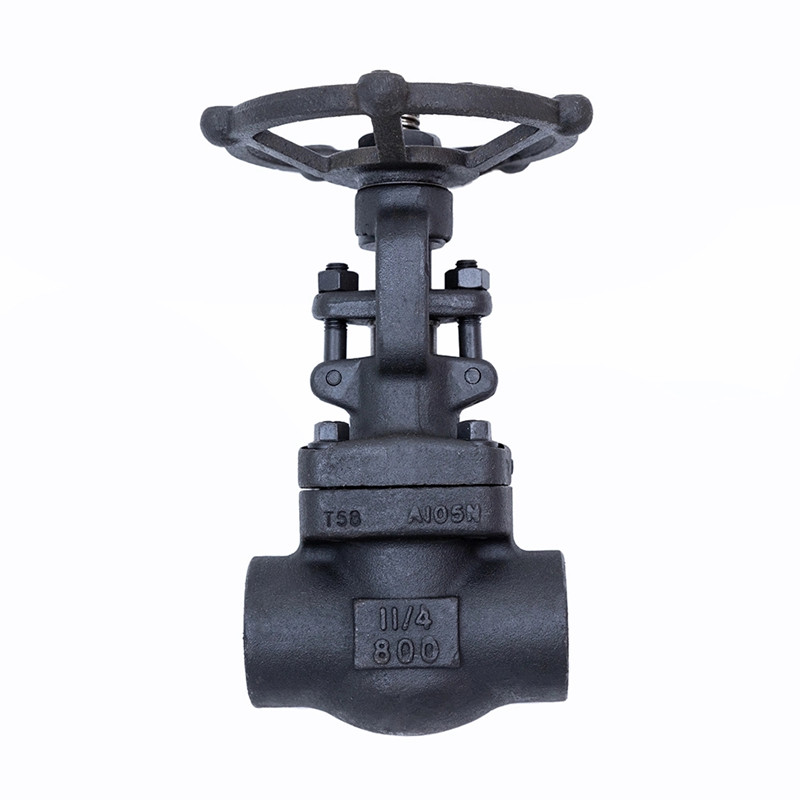

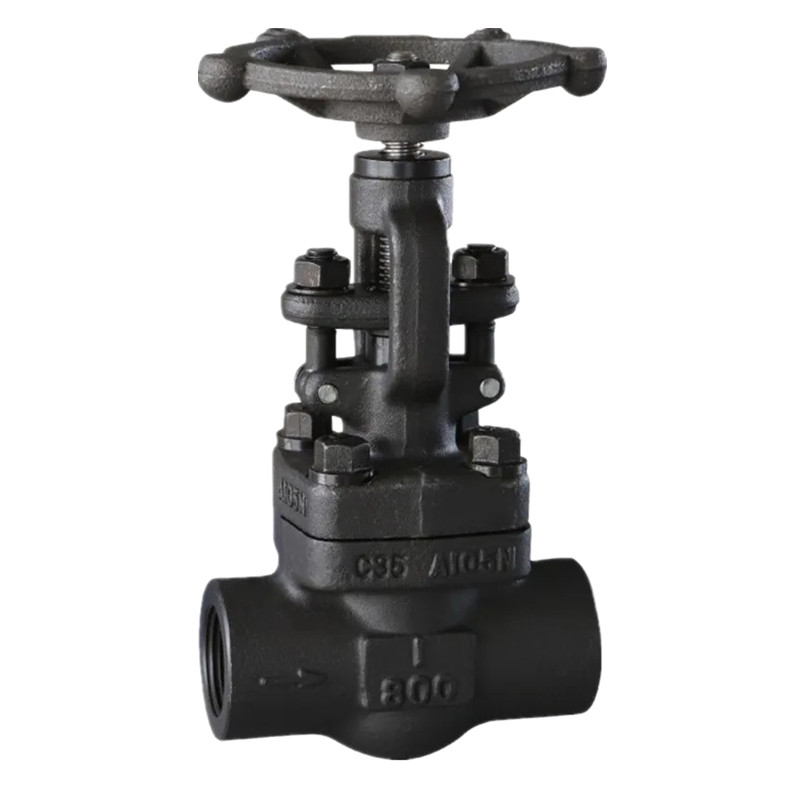

鍛造ゲートバルブ 800LBS

JOEPAIは高品質の鍛造ゲートバルブ800LBSを開発、生産しました。圧力要件に応じて、バルブ本体の中間部はボルト締結、中間溶接、圧力自己締め付けの 3 つの構造から選択できます。中間フランジは炭素鋼、ステンレス鋼、柔軟なグラファイト、金属リングガスケットなどの材料で作られたシーリングガスケットを採用しています。ハンドル伝動、電動伝動、歯車伝動、スプロケット伝動を採用。バルブにはシールを助ける上部シール構造があります。バルブシートは鍛造バルブシート、ステンレス鋼バルブシート、溶接合金シール面などの構造的特徴を採用しています。鍛造鋼製ゲートバルブは一般的に使用される遮断バルブの 1 つで、主にパイプライン内の媒体を接続または遮断するために使用されます。ゲート バルブは、幅広い圧力、温度、直径に適しており、特に中径および大径のパイプラインに適しています。

技術的パラメータ

1.呼び径：NPS1/2”～2”（DN15～DN50）
2. 公称圧力: クラス 800LBS
3. 設計および製造: ASME/ANSI B16.34; API602;
4. 検査とテスト: API 598 または GB/T 13927

5. 接続を終了します

1) SW 寸法: ASME/ANSI B16.11; JB/T1761

2) BW 寸法: ASME B16.25

3) ねじ込み寸法: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. 構造的特徴: B.B. または W.B; OS&Y

7. シール付属品の材質：「注文ガイド」による。

8.本体材質：A105; LF2; F11; F22; F304; F316; F304L; F316L

製品の特徴

Joepai が開発・製造した鍛造ゲートバルブ 800LBS は、構造がシンプルで分解・交換が容易でメンテナンスが容易です。鍛造鋼製ゲートバルブの製品構造はシンプルで小型、軽量です。鍛造鋼製ゲートバルブは流体抵抗が低く、その抵抗係数は同じ長さのパイプの抵抗係数と同等です。密閉性と信頼性が高く、現在電動鍛造鋼製ゲートバルブは優れたシール性能を備えており、真空システムで広く使用されています。

鍛造ゲートバルブ800LBSは流動抵抗が低いです。バルブ本体の内部媒体流路はストレートであり、媒体は低い流抵抗で直線的に流れます。開け閉めがより楽になりました。グローブバルブと比較して、ゲートの移動方向は、開いているか閉じているかに関係なく、媒体の流れの方向に対して垂直です。高さが高く、開閉時間が長い。ゲートの開閉ストロークは比較的大きく、下降はスクリューにより行われます。ウォーターハンマー現象が起きにくい。媒体は両面任意の方向に流れることができるため、設置が容易です。ゲート バルブ チャネルの両側は対称です。
