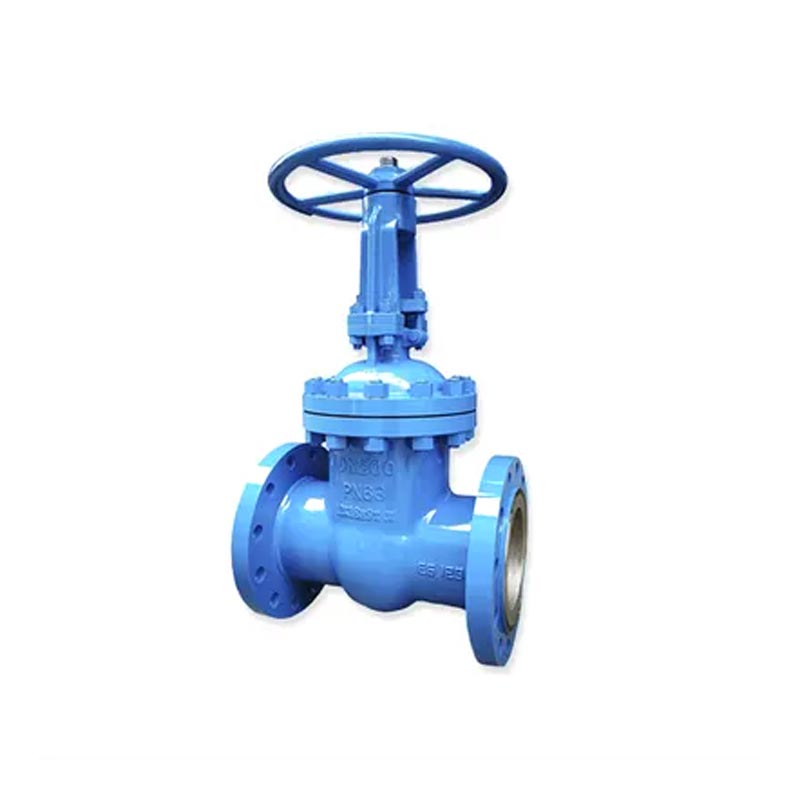

Joepai耐久性GS-C25 WCBスチールディンフランジドゲートバルブPN16は鋳造炭素鋼で作られており、鋳造は溶融金属を事前に設計された金型に注ぎ、固化して望ましい形状を形成することを含む製造プロセスです。言い換えれば、それは金型の空洞に液体材料を満たすことで金属を形作る方法であり、それが特定の機械的特性、幾何学、および寸法で完成した部分に冷却して硬化させます。
鋳造は、高次元の精度で複雑で複雑なコンポーネントを生成し、大量生産に適しています。多くの場合、大規模な機械加工の必要性を排除し、内部空洞または中空セクションを持つ部品を作成できます。鋳造部品は鍛造と比較して機械的強度が低い場合がありますが、鋳造技術の進歩（投資鋳造、ダイキャスティング、サンドキャスティングなど）はパフォーマンスを大幅に改善し、自動車、航空宇宙、機械製造などの業界で広く使用されています。
GS-C25/ASTM A216 WCB材料、高い鋳造品質、優れた圧縮
強さ
ヨーロッパ市場パイプラインと互換性があるDINフランジ標準設計
システム
ゲートガイドレール構造、滑らかな開口部、および
閉鎖、正確な位置付け
シーリングの適応性を高めるためのオプションの弾性ウェッジゲート
フランジエンド接続、簡単なインストール、メンテナンスコストの低い
良好な温度と圧力抵抗、安定した信頼性の高い動作
| アイテム | 仕様 |
| 公称直径 | DN50 - DN600（カスタマイズ可能） |
| 圧力評価 | PN16（オプションのPN10 / PN25） |
| フランジ標準 | あなたのEN 1092-1 |
| 体材 | GS-C25 / WCB |
| 茎の材料 | SS410 / 20CR13 /オプションのステンレス鋼 |
| シートシーリング | 13cr /ステンレス鋼 /星（ハードフェイス、オプション） |
| 適用されるメディア | 水、蒸気、油、空気、天然ガスなど |
| 動作温度 | -20℃〜 +425℃（シーリング材料に応じて） |
| 操作タイプ | ハンドホイール /ギアボックス /電気 /空気圧 |
| テスト基準 | 12266-1 / API 598 / gb / t 13927 |
| いいえ。 | 部品名 | 材料 | |
| 01 | 体 | ASTM A216WCB | GS-C25、CF8、CF8M |
| 02 | シートリング | ASTM A216+13cr | |
| 03 | くさび | ASTM A216+13cr | |
| 04 | 幹 | ASTM A276 420 | 13CR.F304、F316 |
| 05 | ガスケット | 304+グラファイト | GS-C25、CF8、CF8M |
| 06 | ボンネット | ASTM A216WCB | |
| 07 | スタッド | ASTM A193 B7 | ASTM A193-B8 |
| 08 | ナット | ASTM A194 2H | ASTM A194-8 |
| 09 | 後部座席 | ASTM A216+13cr | |
| 10 | スタッド | ASTM A193 B7 | |
| 11 | ナット | ASTM A194 2H | |
| 12 | ヨーク | ASTM A216WCB | |
| 13 | パッキング | 黒鉛 | |
| 14 | ピン | ASTM A276 410 | C.S SS304 SS316 |
| 15 | 腺ボルト | ASTM A193 B7 | |
| 16 | 腺ナッツ | ASTM A194 2H | |
| 17 | ブッシング | ASTM A276 410 | |
| 18 | 腺 | ASTM A216WCB | |
| 19 | ベアリング | ASTM A29 | A105、F304、F316 |
| 20 | ステムナット | Zcual10fe3ブロンズ | ブロンズ、SS304、SS316 |
| 21 | 潤滑剤 | cu | 真鍮 |
| 22 | ナットを保持します | C.S | |
| 23 | ハンドホイール | ASTM A47 | A105、F304、F316 |
| 24 | H.W.ロックナット | C.S | 25＃、SS304、SS316 |
| 圧力（MPA）：PN 1.6 MPa | |||
| サイズ（DN） | 対面の長さ | 高さ（オープン） | 体重（kg） |
| 50 | 150 | 305 | 15 |
| 65 | 170 | 354 | 17 |
| 80 | 180 | 402 | 23 |
| 100 | 190 | 437 | 43 |
| 125 | 200 | 496 | 51 |
| 150 | 210 | 541 | 68 |
| 200 | 230 | 699 | 105 |
| 250 | 250 | 815 | 176 |
| 300 | 270 | 914 | 285 |
| 350 | 290 | 1189 | 356 |
| 400 | 310 | 1350 | 568 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
| 圧力（MPA）：PN 2.5 MPa | |||
| サイズ（DN） | 対面の長さ | 高さ（オープン） | 体重（kg） |
| 50 | 150 | 325 | 20 |
| 65 | 170 | 363 | 30 |
| 80 | 180 | 415 | 39 |
| 100 | 190 | 453 | 58 |
| 125 | 200 | 505 | 80 |
| 150 | 210 | 556 | 101 |
| 200 | 230 | 744 | 190 |
| 250 | 250 | 865 | 290 |
| 300 | 270 | 948 | 405 |
| 350 | 290 | 1269 | 510 |
| 400 | 310 | 1450 | 650 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
