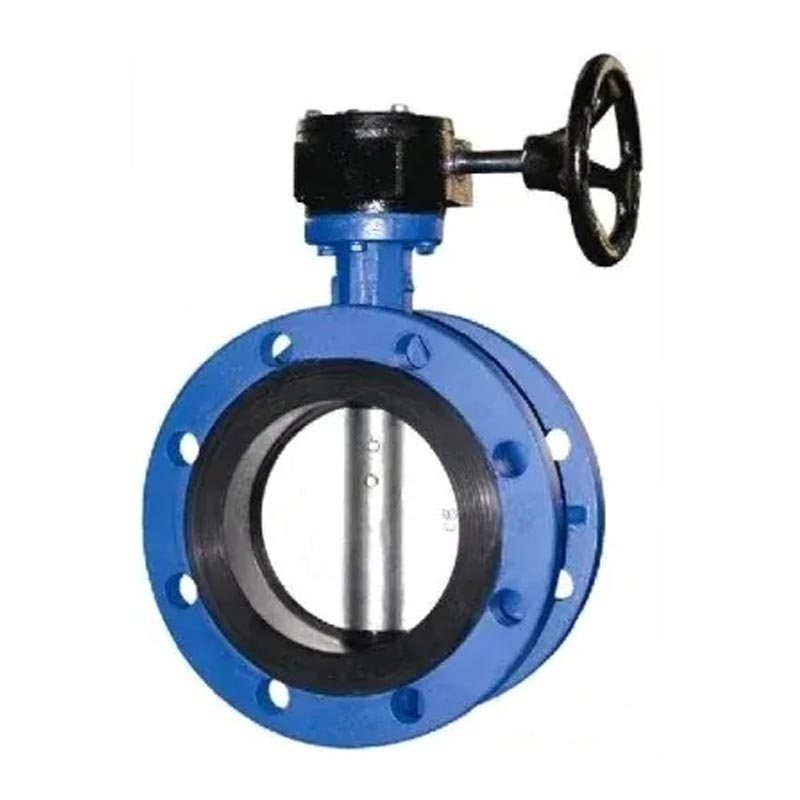

ワームギアは操作しましたuフランジ裏地の蝶バルブ

Joepai Valve高品質のワームギアは、大量の裏地保護を組み合わせたufrange Lined Butterfly Valveを操作します。それは、化学工学、冶金、電力、環境保護などの分野で安定した、密閉された、安全な流体制御を備えています。 U字型の統合フランジ構造は、インストールの剛性を高め、さまざまな標準フランジインターフェイスと互換性があります。

お問い合わせを送信

製品説明

Joepai耐久性のあるワームギアは操作しましたuフランジ裏地の蝶のバルブ完全に裏打ちされた構造とu字型の補強デザインが特徴です化学および腐食性の媒体輸送に特に適していますアプリケーション。そのワームギアドライブシステムは、グローバルインダストリアルで広く使用されています流体制御システムは、安全で効率的で経済的なバルブです。

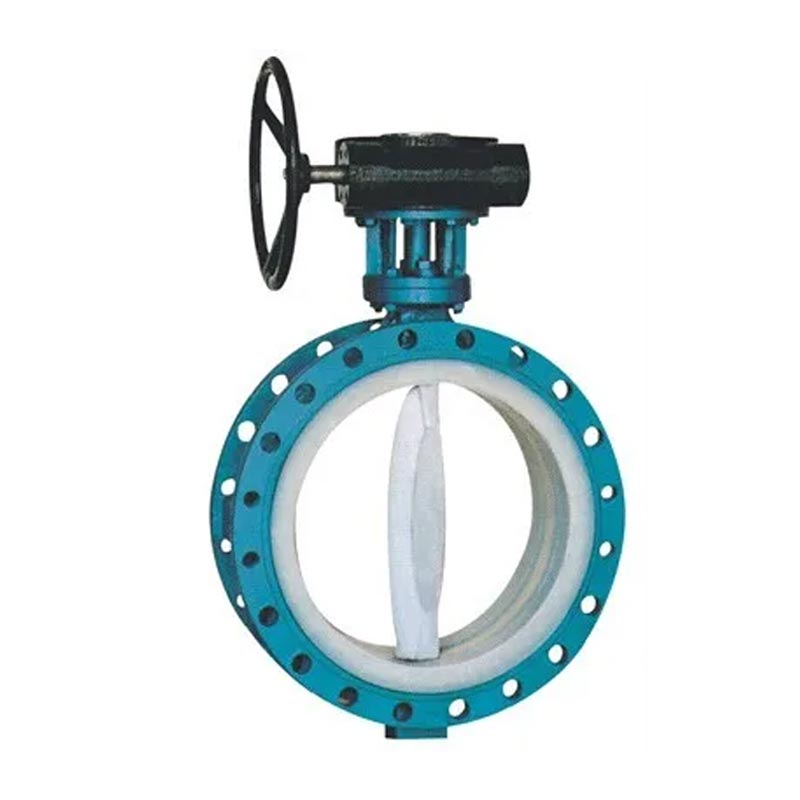

Worm Gear Operated U Flange Lined Butterfly Valve

仕様

いいえ。	部品名	材料	オプションの素材
1	体	から	CI、WCB、ステンレス鋼
2	oリング	NBR	EPDM、FKM
3	ブッシング	PTFE
4	ピン	ASTM A276 416	316、17-4ph
5	軸	ASTM A276 416	316、17-4ph
6	ディスク	メッキ延性鉄	ASTM A351 CF8/CF8M、B148 C954/C958
7	シート	NBR	EPDM、FKM

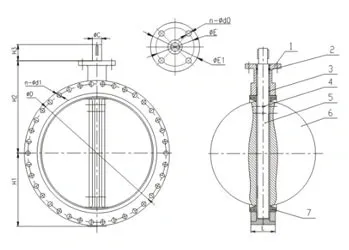

寸法データ（mm）

サイズ	L	EN 1092-2 PN10		EN 1092-2 PN16		H1	H2	H3	φc	φe1	φe	n-φd0
サイズ	L	φd	n-φd1	φd	n-φd1	H1	H2	H3	φc	φe1	φe	n-φd0
DN100	52	180	8-F19	180	8-F19	110	200	32	16	90	70	4-10
DN125	56	210	8-F19	210	8-F19	125	213	32	19	90	70	4-10
DN150	56	240	8-F23	240	8-F23	143	226	32	19	90	70	4-10
DN200	60	295	8-F23	295	12-F23	170	260	37	22	125	102	4-12
DN250	68	350	12-F23	355	12-F28	203	292	37	28	125	102	4-12
DN300	78	400	12-F23	410	12-F28	242	337	37	32	125	102	4-12
DN350	78	460	16-F23	470	16-F28	267	368	45	32	125	102	4-12
DN400	102	515	16-F28	525	16-F31	297	400	51	33	175	140	4-18
DN450	114	565	20-F28	585	20-F31	318	422	51	38	175	140	4-18
DN500	127	620	20-F28	650	20-F34	348	480	64	41	175	140	4-18
DN600	154	725	20-F31	770	20-F37	444	562	70	51	210	165	4-22
DN700	165	840	24-F31	840	24-F37	505	624	66	63	300	254	8-18
DN800	190	950	24-F34	950	24-F41	565	672	66	63	300	254	8-18
DN900	203	1050	28-F34	1050	28-F41	637	720	118	75	300	254	8-18
DN1000	216	1160	28-F37	1170	28-F44	700	800	142	85	300	254	8-18
DN1200	254	1380	32-F41	1390	32-F50	844	940	160	105	350	298	8-22

製品のインストール

バタフライバルブには、単純な構造、小さいサイズ、軽量、比較的少数のコンポーネントがあります。いくつかの重要な部品のみがバタフライバルブを形成できますが、これは非常に便利です。 90度にスイッチを選択するだけです。バタフライバルブは、液体を優れた制御し、いつでも流れを増加または減少させる可能性があります。

バルブには、液体を輸送する際に一定の抵抗があり、蝶のバルブの抵抗は、主に蝶のバルブボディの厚さなど、それ自体から生まれます。流体に対する抵抗を減らしたい場合は、その厚さを減らすだけです。

弾性シールには、温度によって制限されるという欠点があります。

ワームギアのアプリケーション範囲は、操作されているufrange裏地のバタフライバルブも比較的広いです。フローを制御するために使用される場合、バタフライバルブはより大きな直径のバルブに適しているように設計されているため、さまざまなタイプとバルブのボディサイズを選択する必要があります。このバルブは、石油、ガス、化学、水処理などの一般的な産業だけでなく、熱植物の冷却水システムでも広く使用されています。

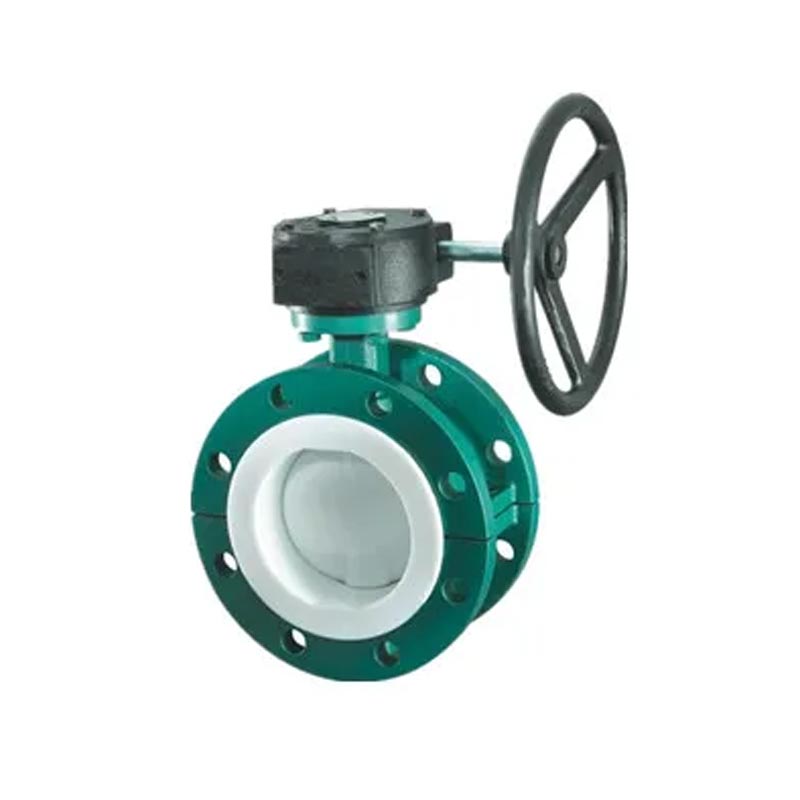

Worm Gear Operated U Flange Lined Butterfly Valve
