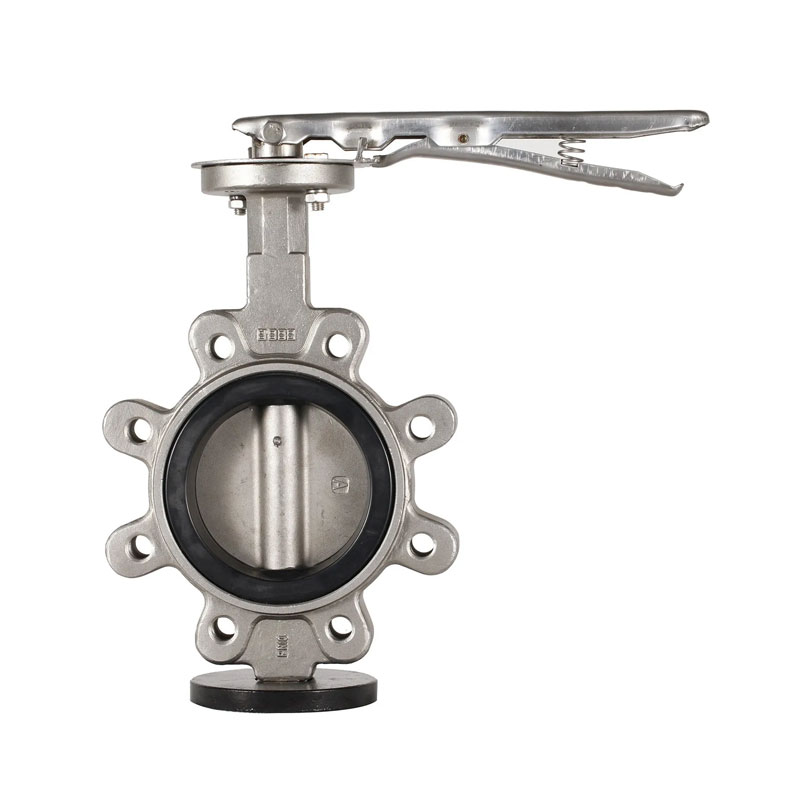

ラグバタフライバルブ

中国で作られたラグバタフライバルブジョパイファクトリーは突出しています フランジ接続構造。 バルブ本体。両端で別々に分解して維持できます パイプラインの。

終了閉鎖または死亡を必要とするシステムに適しています 操作シナリオの終了。バタフライバルブと比較して、ラグデザイン より高い構造強度と設置の柔軟性を提供します 石油化学、発電所、水などの産業で広く使用されています 治療、製紙、食品、および医薬品。

インストールとメンテナンス

1.インストール中、バルブディスクを閉じて停止する必要があります 位置。
2。回転角度に従って開口位置を決定する必要があります 蝶のプレートの。
3。バイパスバルブを備えたラグバタフライバルブを開く前に開く必要があります。
4.インストールは、メーカーのものに従って実行する必要があります インストール手順。重い蝶のバルブのために、固体の基礎 セットアップする必要があります。

建設のための重要なポイント

1.設置位置、高さ、およびインポート/エクスポートの方向は満たさなければなりません 設計要件、および接続はしっかりしている必要があります。全て 断熱パイプラインに取り付けられた手動バルブの種類はありません 下向きのハンドル。
2。バルブを設置する前に、目視検査を実施する必要があり、 Valve Nameplateは現在の国家標準に準拠する必要があります 「一般バルブマーキング」GB 12220。

作業圧力が大きいラグバタフライバルブの場合 1.0 MPaよりも、メインパイプライン、強度、および タイトネステストは、インストール前に実施する必要があります。 テストに合格した後に使用します。強度テスト中、テスト圧力 公称圧力の1.5倍でなければならず、期間はそれほどではありません 5分以上。バルブシェルとパッキングは、ある場合は資格があります 漏れはありません。

タイトネステスト中、テスト圧力は1.1倍です 公称圧力;テスト圧力はGB 50243の要件を満たす必要があります テスト期間中の標準であり、場合は資格があると見なされます バルブディスクのシーリング表面に漏れはありません。
