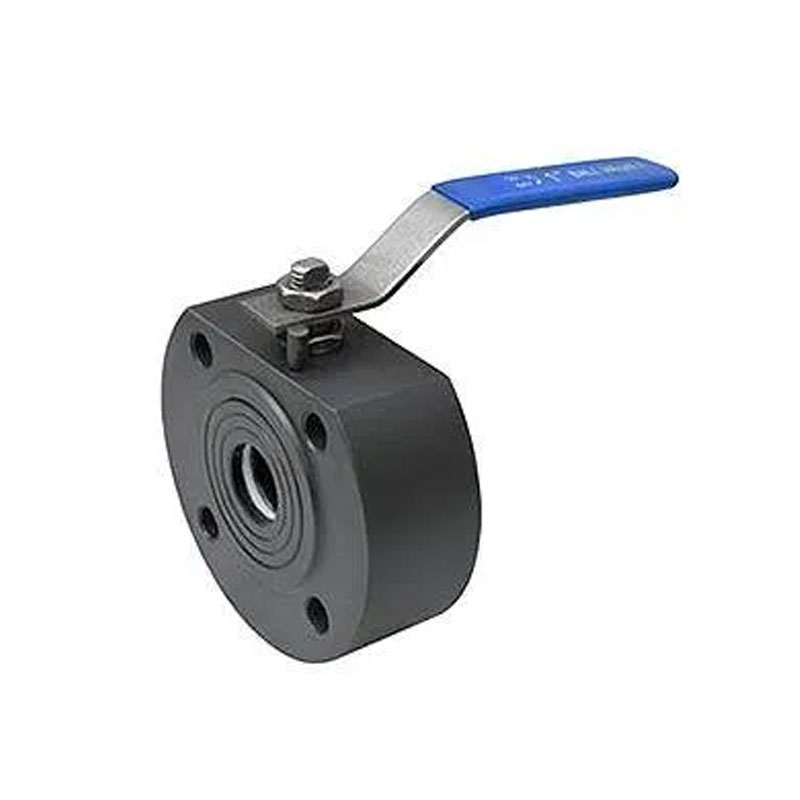

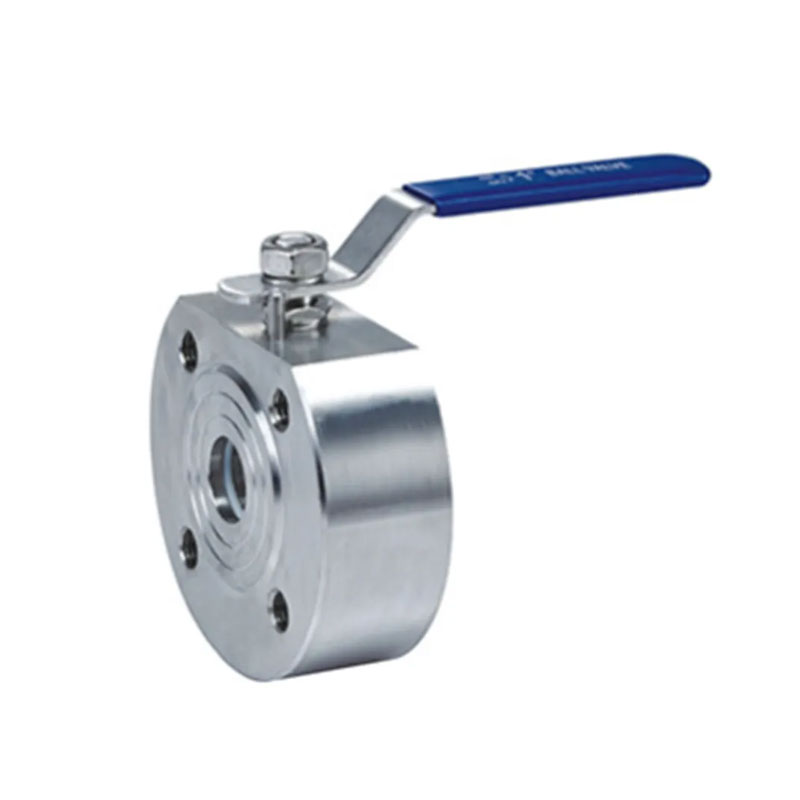

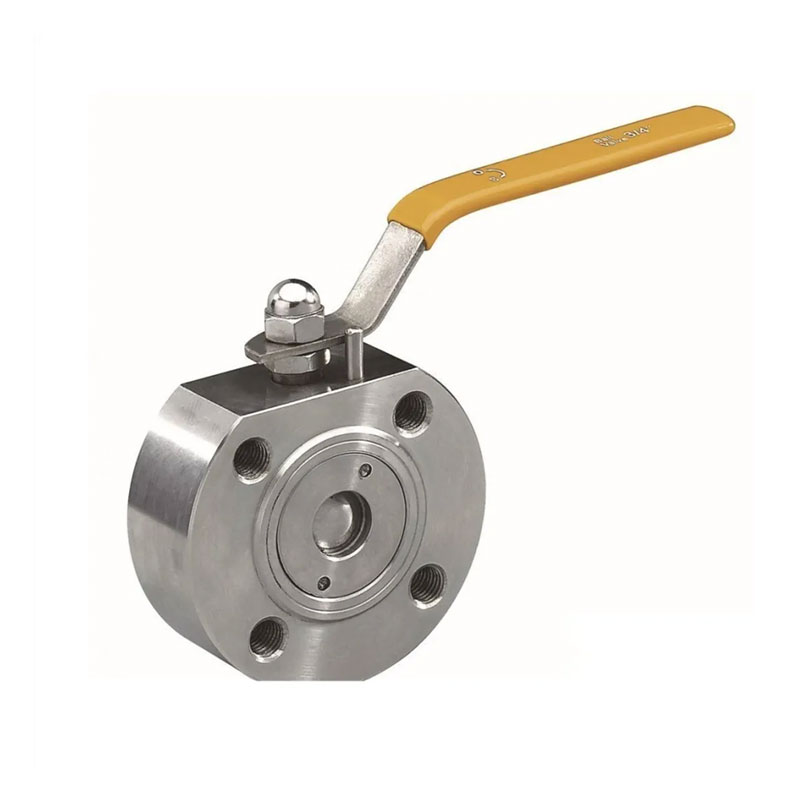

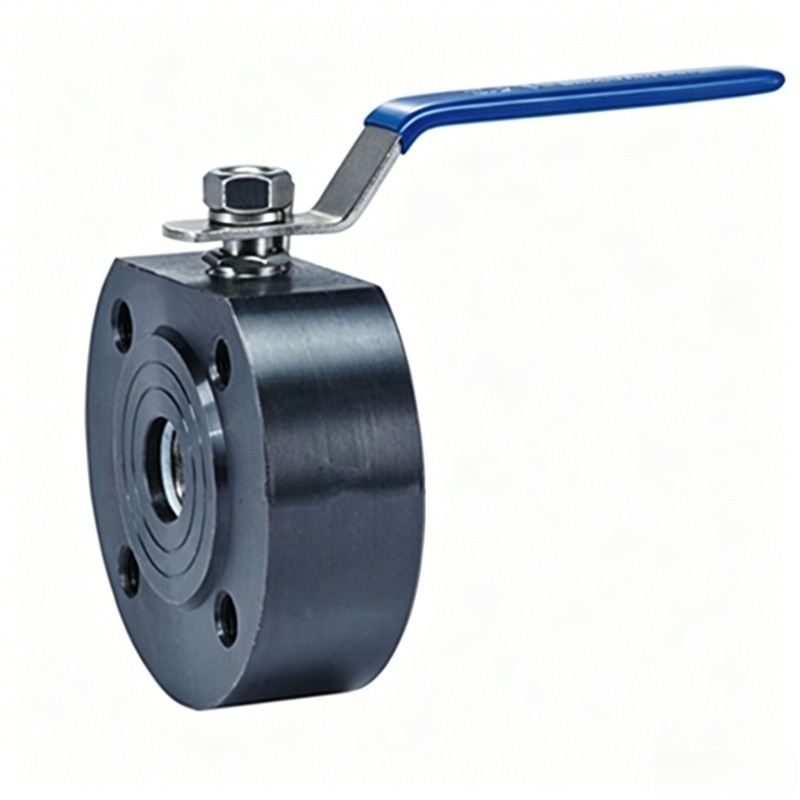

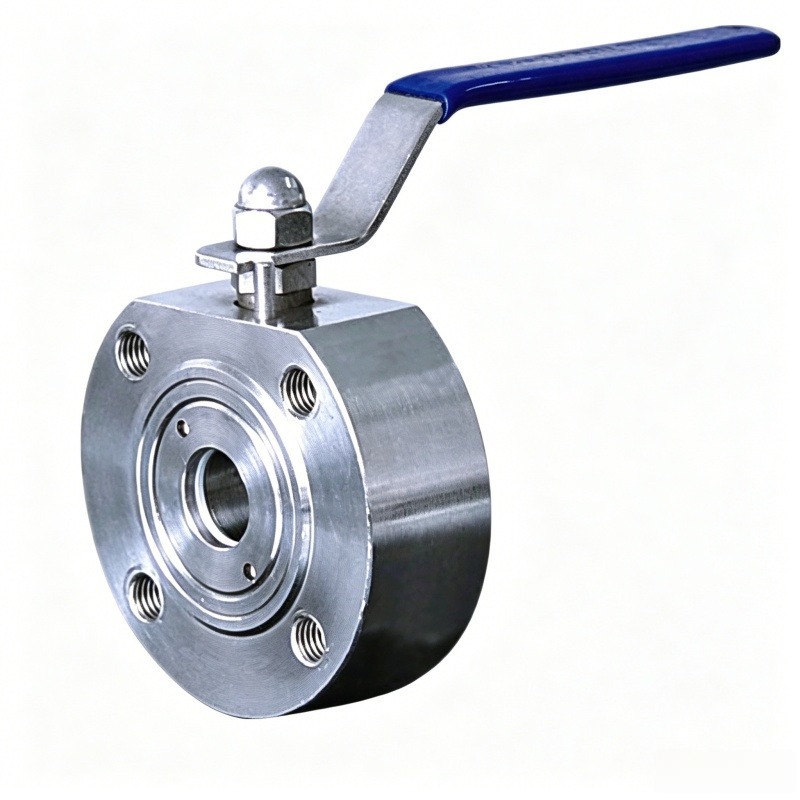

鍛造鋼 1PC ウェハーフランジボールバルブ

先進的なJOEPAI工場で製造された鍛造スチール1PCウェハーフランジボールバルブは、クイックオープニングボールバルブ、雌ねじボールバルブ、またはボールバルブとしても知られています。空気、蒸気、水、ガス、石油および石油化学製品、腐食性媒体などに適しており、石油、化学、冶金、軽工業、製紙、発電所、冷凍などのさまざまな分野で広く使用されています。

お問い合わせを送信

製品説明

JOEPAI の耐久性のある鍛造鋼製 1PC ウェハーフランジボールバルブ製品は、コンパクトな構造、絶妙な外観などの多くの特徴、インテリジェントな制御、優れたパフォーマンス、高品質、そして使いやすさ。鍛造鋼製 1PC ウェハーフランジボールバルブは手動操作のボールバルブです回転角度は90°です。優れたシール性能、高流量を備えています。容量、流れ抵抗係数が低い、構造が簡単、簡単メンテナンス性、長寿命。通常はワンピースボールバルブが使用されます厳格なシール要件が必要な用途に最適です。コントロールすることに加えて、気体、液体、蒸気媒体を使用し、下水の制御にも適しています。繊維状不純物を含む培地。

製品の特徴

主材質：鍛造炭素鋼（A105/LF2）
スプレーバー一体型ボディ
ANSI/DIN/JIS フランジの間にクランプフランジ端を取り付けます
PTFE/RPTFE/金属製バルブシート（オプション）
最大 2500 PSI (PN100)
温度範囲:-29℃～+250℃
軽量かつ省スペース
API 598/EN 12266-1
カスタマイズ: 絞り、ハンドルの設計、またはアクチュエーターの取り付けを提供します。要件に従って

JOEPAI バルブは、中国の温州に本社を置く鍛造鋼製 1PC ウェハーフランジボールバルブメーカーです。 2003年に設立されたJingyueバルブ工場から開発されました。 ISO 9001、CE、および KC 認証を取得した当社の工場は、CNC 加工、3D 設計を組み合わせています。 (UG/CAD)、完全な圧力/化学試験を実施してカスタマイズされた製品を提供しますヨーロッパ、韓国、オーストラリア、東南アジア、中東。 JOEPAIはあなたの信頼できる存在です産業パイプラインプロジェクトのパートナー

材質と主要部品

いいえ。	部品名	材料
1	体	SS/SUS304
2	キャップ	SS/SUS304
3	シート	PTFE
4	ボール	SS304/SS316
5	幹	SS304/SS316
6	ガスケット	PTFE
7	Oリング	バイトン
8	パッキング	PTFE
9	腺	SS/SUS304
10	ステムナット	SS/SUS304
11	ハンドル	SS
12	ストップピン	SS/SUS304

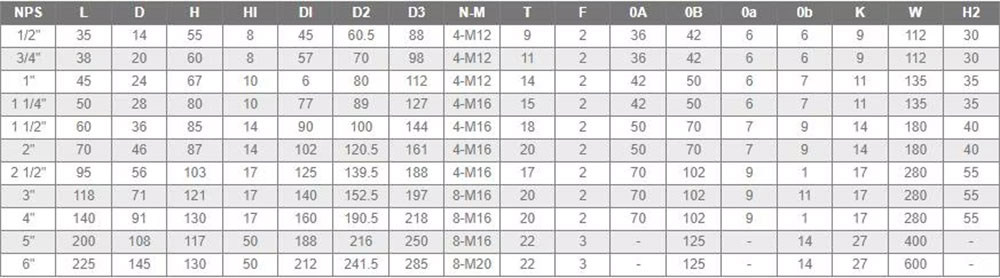

パラメータ(仕様)

NPS	長さ(mm)	D(mm)	ふーむ）	HI(mm)	ＤＩ（mm）	D2(mm)	D3(mm)	N-M	T(mm)	F(mm)	OA(mm)	OB (mm)	0a(mm)	0b(mm)	K(mm)	幅(mm)	H2(mm)
1/2"	35	14	55	8	45	60.5	88	4-M12	9	2	36	42	6	6	9	112	30
3/4"	38	20	60	8	57	70	98	4-M12	11	2	36	42	6	6	9	112	30
1"	45	24	67	10	6	80	112	4-M12	14	2	42	50	6	7	11	135	35
1 1/4"	50	28	80	10	77	89	127	4-M16	15	2	42	50	6	7	11	135	35
1 1/2"	60	36	85	14	90	100	144	4-M16	18	2	50	70	7	9	14	180	40
2"	70	46	87	14	102	120.5	161	4-M16	20	2	50	70	7	9	14	180	40
2 1/2"	95	56	103	17	125	139.5	188	4-M16	17	2	70	102	9	11	17	280	55
3"	118	71	121	17	140	152.5	197	8-M16	20	2	70	102	9	11	17	280	55
4"	140	91	130	17	160	190.5	218	8-M16	20	2	70	102	9	11	17	280	55
5"	200	108	117	50	188	216	250	8-M16	22	3	-	125	-	14	27	400	-
6"	225	145	130	50	212	241.5	285	8-M20	22	3	-	125	-	14	27	600	-
