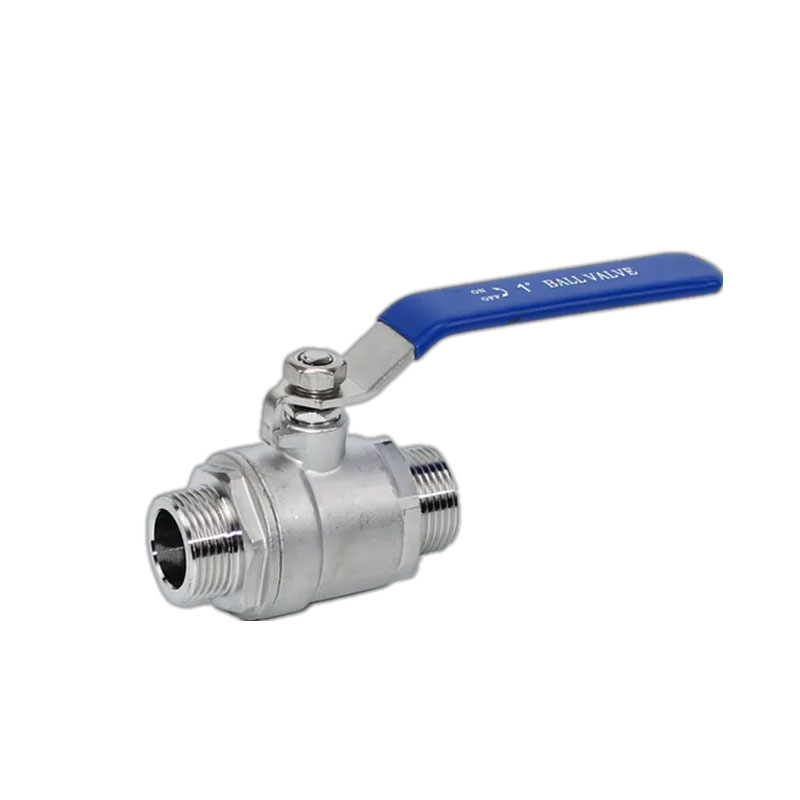

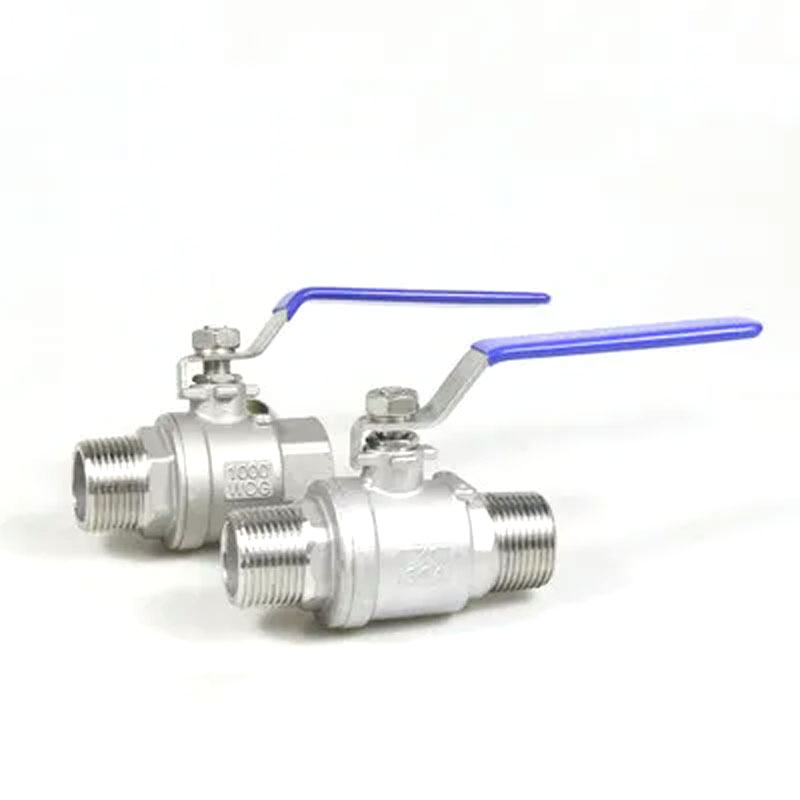

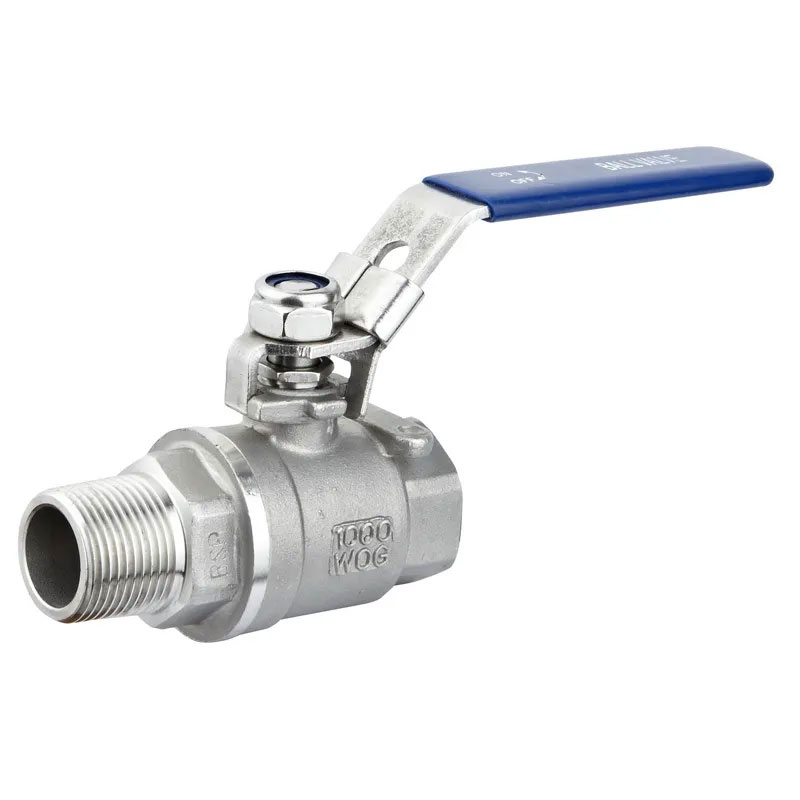

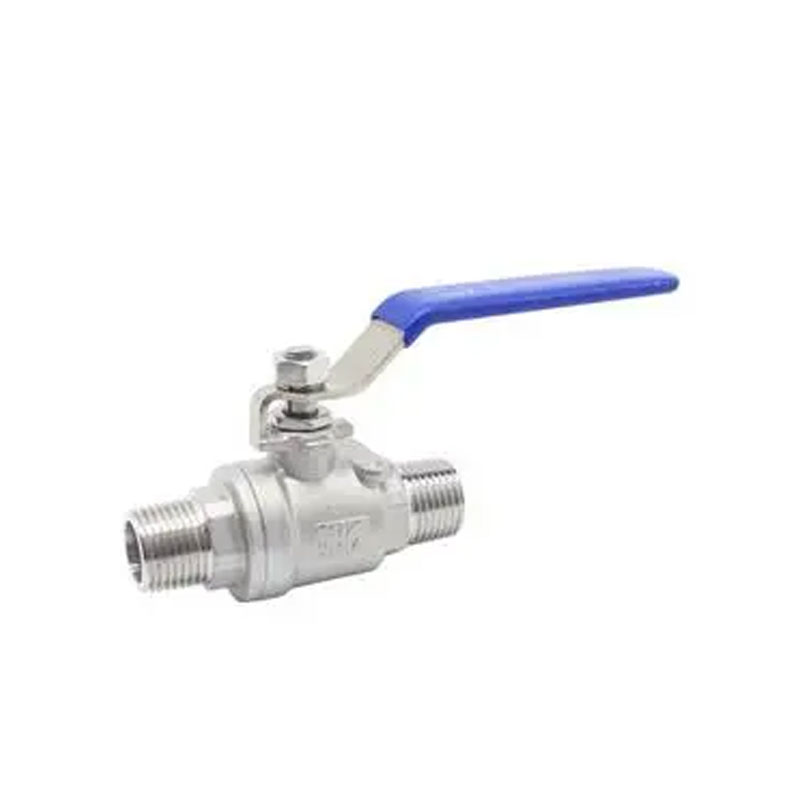

中国工場で生産されているジョパイステンレススチールボールバルブPN64は パイプラインでメディアを切り取るか、接続します。異なる材料を選択することにより、それ 水、蒸気、油、硝酸などのさまざまな媒体に適用できます。 酢酸など
公式クラシック：DN15-DN65
バルブボディマテリアル：WCB 、304、316
スレッド標準：NPT、BSPT、DIN259、DIN2999、ISO228クラスA
最大圧力：6.4MPA
温度範囲：-20c〜232c
適切な培地：水、油、空気、およびいくつかの腐食性液体
ブローアウトプルーフステム/フルポート
投資キャスティングボディ
1000psi（PN64）W.O.G
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | 体 | WCB/CF8M/CF8 | 8 | パッキング | PTFE |
| 2 | キャップ | WCB/CF8M/CF8 | 9 | 腺 | SS304/ss |
| 3 | シート | PTFE | 10 | ハンドル | SS304/ss |
| 4 | ボール | SS316/SS304/SS | 11 | 春の洗濯機 | SS304/ss |
| 5 | 幹 | SS316/SS304/SS | 12 | ステムナット | SS304/ss |
| 6 | ガスケット | PTFE | 13 | ロックピース | SS304/ss |
| 7 | 洗濯機を押してください | PTFE | 14 | プラスチックカバー | プラスチック |
| NP | dn | D | L | W | H | ra | RB |
| 1/2」 | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4」 | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4」 | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2」 | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2」 | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
流体抵抗は最小限で、同じ長さのパイプセグメントの抵抗係数に相当します。
シンプルなデザイン、コンパクトなサイズ、軽量。
ボールバルブシーリング表面は、一般的にプラスチック材料で作られており、優れたシーリング機能を提供し、真空システムで広く使用されています。
ステンレススチールボールバルブPN64は、迅速な開閉メカニズムを備えており、完全に開いて完全に閉じたものまで90°回転するだけで、リモートコントロールに最適です。
可動シーリングリングを備えた単純な構造があり、簡単に分解され、交換できるようになります。
完全に開閉すると、ボールとバルブのシートのシーリング表面が培地から分離され、流れ中のバルブのシーリング表面の侵食が防止されます。
数ミリメートルから数メートルのサイズのサイズは、高真空から高圧までの環境での使用に適しています。
私たちのボールバルブは、石油、化学物質、発電、製紙、原子力エネルギー、航空宇宙、日常生活など、業界で広く使用されています。
