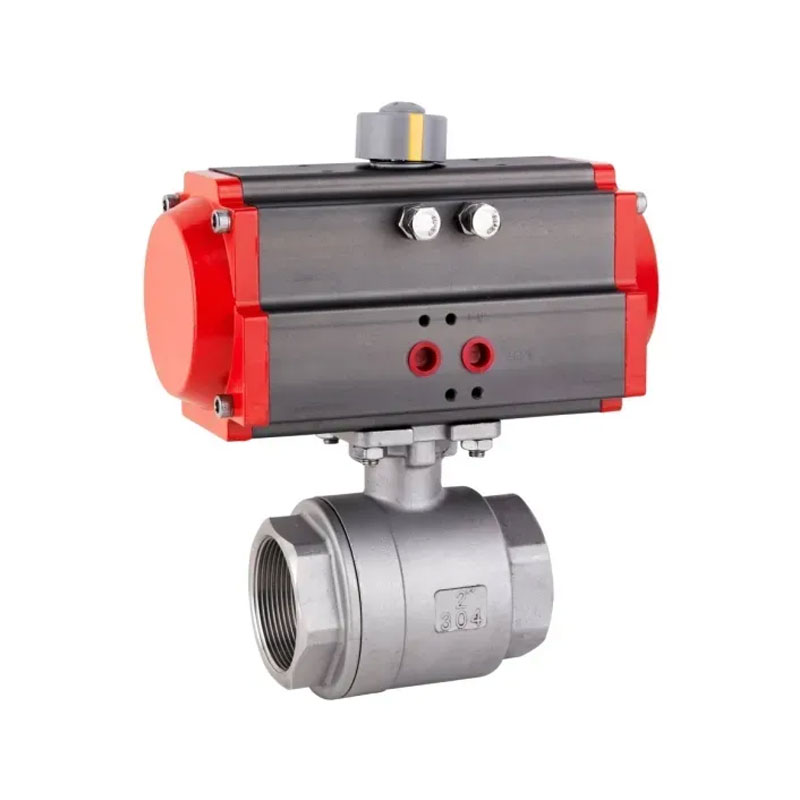

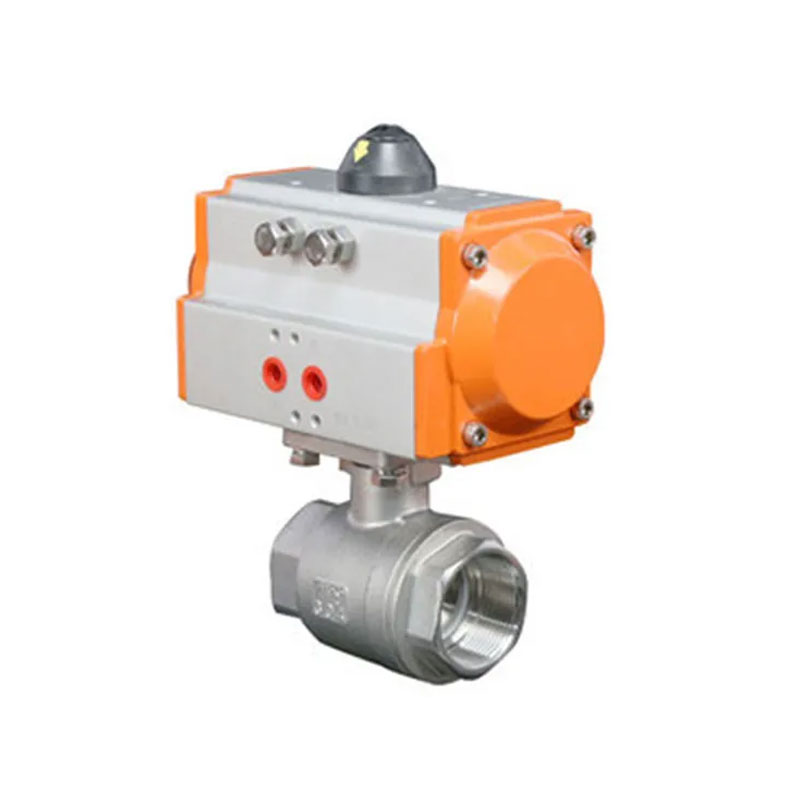

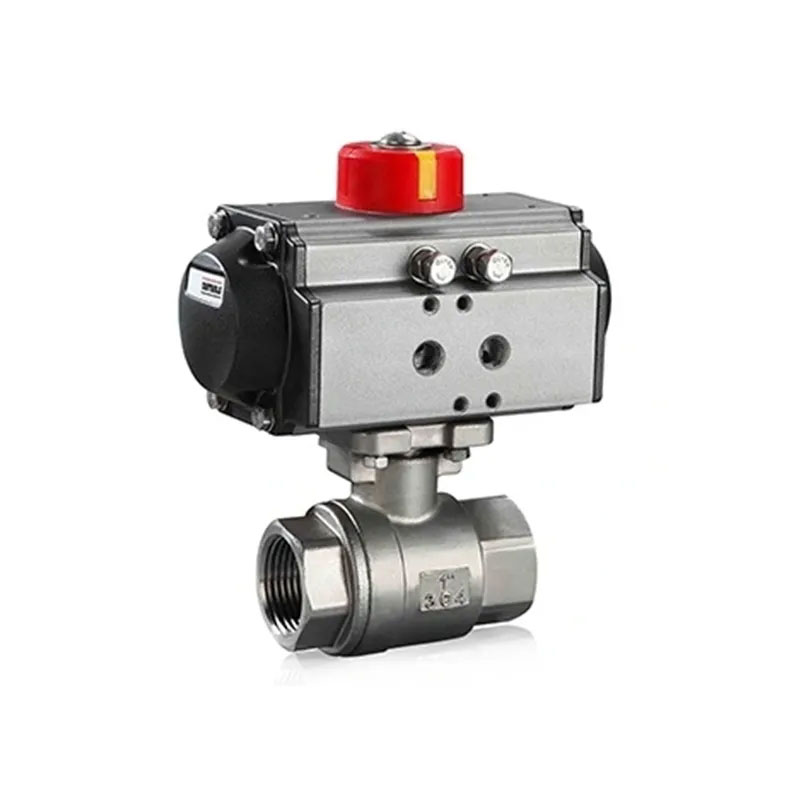

Joepaiでは、ステンレス鋼のスレッド2-PCを提供することを専門としています ステンレス鋼の信頼性を組み合わせた空気圧ボールバルブ 特に設計された空気圧駆動の利便性を備えた構造 さまざまな産業システムにおける自動流体制御用。そのスレッド 接続により、インストールがシンプルかつ高速になり、理想的なバルブになります 自動化制御を必要とする業界のパイプラインシステムなど 化学、水処理、HVACなど。
2PC構造設計
フルボア
製品仕様：114 "-3
反静的構造設計
作業圧力：1000psi
ISO5211ダイレクトドライブデバイスプラットフォームを装備しています
ねじ付き端は、BSPT、NPT、din2999材料で作ることができます
スレッド標準：NPT、BSPT、DIN259、DIN2999、ISO228クラスA
最大圧力：1000psi（PN64）W.O.G
温度範囲：-20c〜232c
適切な培地：水、油、空気、およびいくつかの腐食性液体
フルポート
ISO5211ダイレクトマウントパッド
ブローアウトプルーフステム/フルポート
ロックデバイス
oeration：手動またはアクチュエータ
投資キャスティングボディ
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
・軽度の産業
・食品と飲み物
・医薬品
・石油と天然ガス
・冶金と空気の分離
・パルプと紙製造
・水および下水処理
・発電所と発電システム
・細かい化学物質
| 1 | 体 | WCB/CF8M/CF8 | 8 | パッキング | PTFE |
| 2 | キャップ | WCB/CF8M/CF8 | 9 | 腺 | SS304/ss |
| 3 | シート | PTFE | 10 | ハンドル | SS304/ss |
| 4 | ボール | SS316/SS304/SS | 11 | 春の洗濯機 | SS304/ss |
| 5 | 幹 | SS316/SS304/SS | 12 | ステムナット | SS304/ss |
| 6 | ガスケット | PTFE | 13 | ロックピース | SS304/ss |
| 7 | 洗濯機を押してください | PTFE | 14 | プラスチックカバー | プラスチック |
| NP | dn | D | L | H | H1 | ra | RB | ra | RB | K |
| 1/2」 | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4」 | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4」 | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2」 | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1：中程度、温度、圧力の種類。
2：空気圧アクチュエータタイプ：二重演技、単一の演技。
3：必要なアクセサリ：ソレノイドバルブ、ロケーター、信号フィードバック、空気
ソース処理トライアド、手動メカニズム。
4：必要なバルブの直径、圧力、運転方法、接続方法、
構造タイプ、およびバルブの主要なコンポーネント材料。
