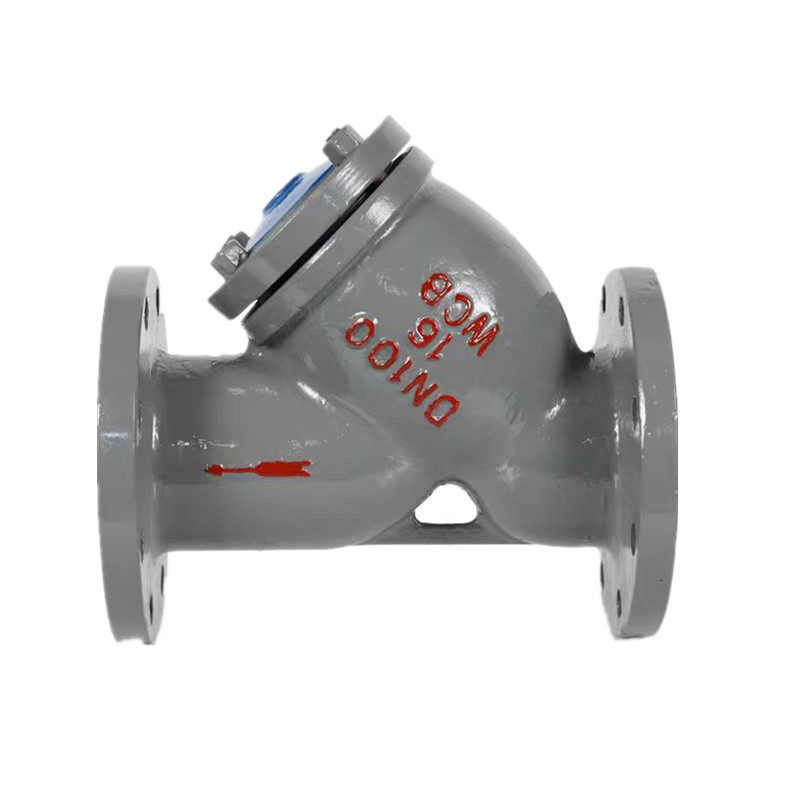

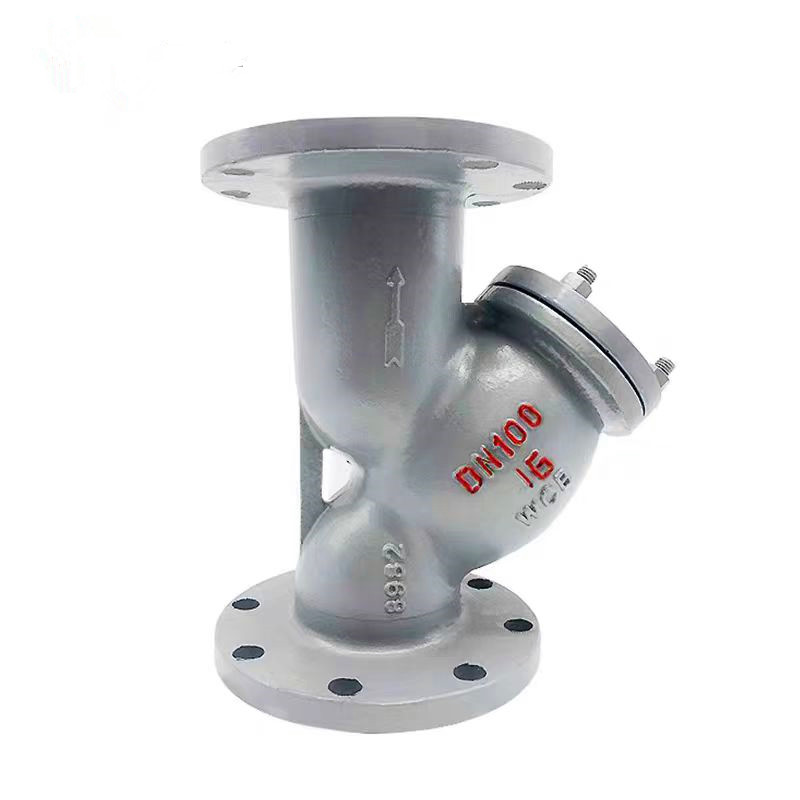

DIN PN16フランジ付き炭素鋼Y型ストレーナー

Joepai DIN PN16フランジ付き炭素鋼Yタイプのストレーナーは、パイプラインシステムの高度なデバイスです メディアを伝える。その機能は、機械的不純物をフィルタリングすることです 錆、砂粒子、少量の固体粒子などの培地 摩耗から機器パイプラインのアクセサリーを保護するための下水 閉塞、および機器の通常の操作を確保するため。いつ 液体は、フィルターの特定の仕様でフィルターカートリッジに入ります スクリーン、その不純物がブロックされ、きれいなろ液が排出されます フィルターアウトレットから。掃除が必要な場合は、単に削除します 取り外し可能なフィルターカートリッジ、処理し、再インストールします。したがって、そうです 使用と保守に非常に便利です。

特徴：

1）サイズ：（DN15）1/2 " - （DN300）12"

2）材料：304（CF8）、316（CF8M）、WCB

3）圧力：PN16

4）適切な媒体：水、油、空気、腐食性の液体など

5）温度範囲：-196ºC〜200ºC

6）接続：フランジ

7）キャスティング：投資

8）設計基準：あなた

作業原則

ディンフランジドYストレーナーはY字型で、一方の端により水などが許可されています 通過する液体と反対側は廃棄物と不純物を沈殿させます。それ 通常、圧力削減バルブの入口に設置されています、リリーフ バルブ、水位バルブ、またはその他の機器から不純物を除去する 水とバルブと機器の通常の動作を保護します。水へ フィルターで扱われると、入口と不純物を通して体に入ります ステンレス鋼フィルタースクリーンの水堆積物で、 圧力差。インレット間の圧力差を監視することにより 圧力スイッチを介したアウトレット、圧力が 差は設定値に到達し、電子コントローラーは信号をに送信します 油圧制御バルブと駆動モーター、次のトリガー アクション：モーターはブラシを駆動して回転させ、フィルター要素をクリーニングし、 同時に、コントロールバルブが下水排出のために開きます。 クリーニングプロセス全体は数十秒間しか続きません。いつ クリーニングが完了し、コントロールバルブが閉じられ、モーターが停止します 回転すると、システムが初期状態に戻り、次の状態を開始します ろ過プロセス。機器の設置後、技術者 それをデバッグし、ろ過時間と洗浄変換時間を設定し、 処理する水は、入口を介して体に入り、フィルター 正常に動作し始めます

インストール

Din Flanged Y Stranerをインストールする前に、ねじを慎重に掃除する すべてのパイプの接続表面とパイプシーラントまたはPTFEテープを使用します （ポリテトラフルオロエチレン）中程度です。エンドスレッドは処理されません シーラントまたはPTFEテープが配管システムに入るのを防ぎます。フィルターは可能です 水平にインストールするか、垂直に下方にインストールします。

主な部品と材料
