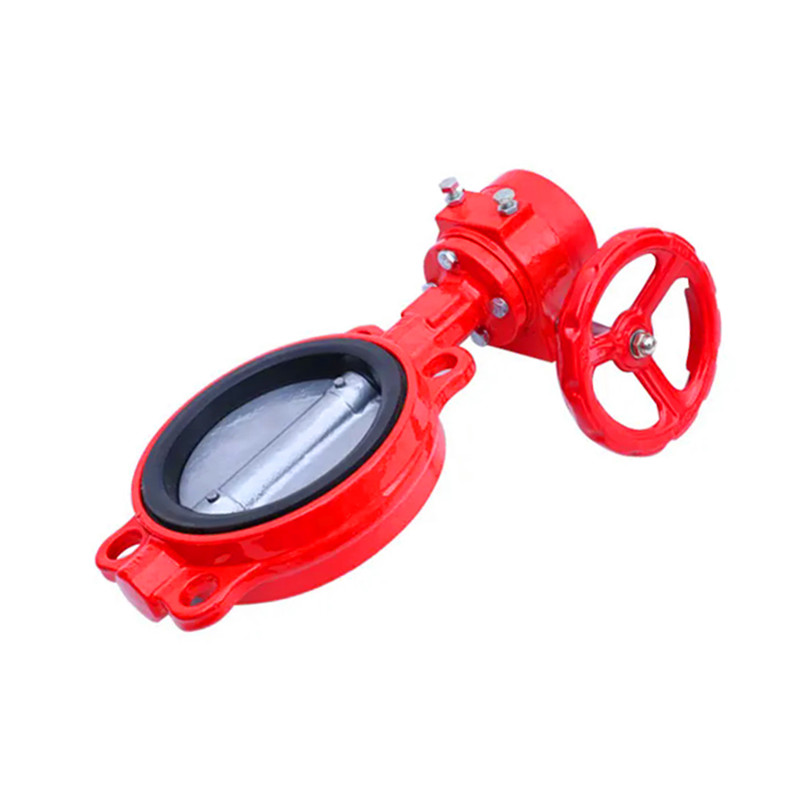

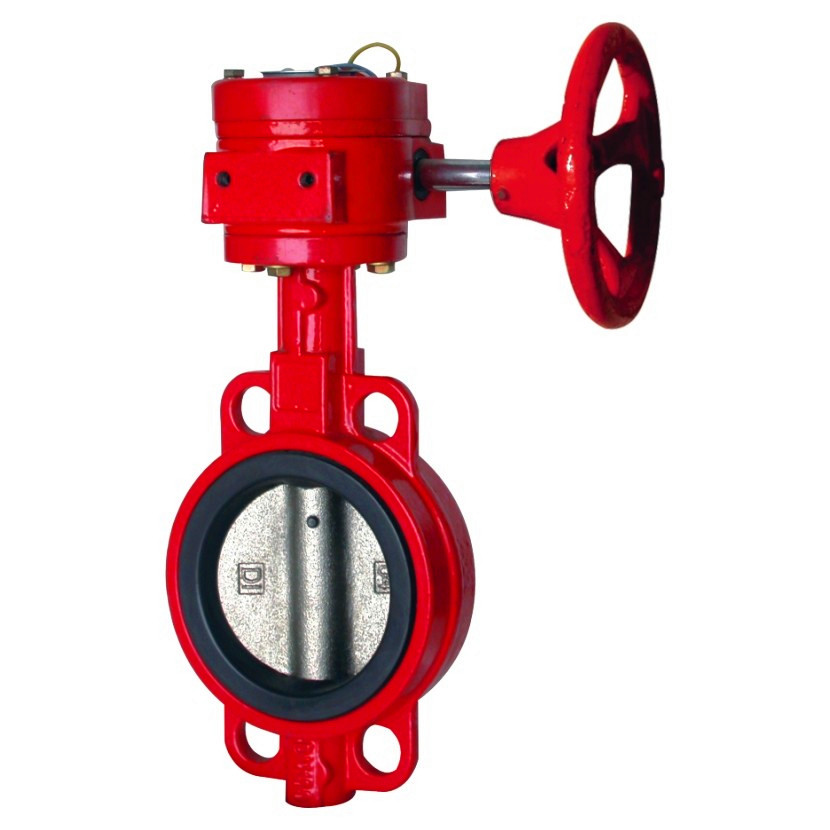

ダクタイル鋳鉄製消防信号バタフライ弁

JOEPAI ダクタイル鉄製消火信号バタフライ バルブは、総合的な防火システムのための伝統的な流量制御技術と最新の監視機能の統合を表しています。これらの消火用信号バタフライ バルブは、優れた耐食性を備えた堅牢なダクタイル鉄構造を特徴としており、信号バタフライ バルブはさまざまな環境条件における要求の厳しい用途に適しています。ダクタイル鉄製バルブには、リアルタイムのバルブ位置ステータスを中央防火パネルに提供する高度な電気信号装置が組み込まれており、即時システムの監視と検証が保証されます。コンパクトなプロファイルと軽量構造で設計された消火用バタフライ バルブは、優れた耐久性と長い耐用年数を維持しながら、簡単な設置を容易にします。これらの信号バタフライ バルブの革新的な設計は、信頼性の高い性能とインテリジェントな監視機能を組み合わせ、現代の防火要件に最適なソリューションを生み出します。

特徴

1.小型・軽量なので設置・メンテナンスが容易です。また、必要な場所にどこにでも設置できます。

2.シンプルでコンパクトな構造、素早い90度のオンオフ操作;

3.最小化された操作トルク、省エネ;

4.優れた規制性能と長寿命;

5.さまざまな媒体に使用できます。

6. さまざまな腐食性、非腐食性のガス、液体、半流体、固体粉末のラインや容器の調整および遮断装置として使用できます。

7.石油、化学工業、食品、医薬品、製紙、水道などのシステムに適しています。

8.流量曲線が直線に近く、調整性能に優れています。

主な技術データ

サイズ: DN50-DN300 (2"-12")

呼び圧力：PN1.0～1.6MPa

使用温度: 15-150°C

媒体：淡水、下水、海水、空気、蒸気、食品、ミートボールなど。

マイクロスイッチ容量: AC、220V、1A。 DC、30V、0.5A

対応材質：ダクタイル鋳鉄、鋳鉄、ステンレス鋼、炭素鋼、アルミニウム青銅

圧力と温度

作動圧力	PN10、PN16
試験圧力	シェル: 定格圧力の 1.5 倍 シート：定格圧力の1.1倍
使用温度	-10℃～80℃（NBR） -10℃～120℃（EPDM）
適切なメディア	水、石油、ガス

主な材質一覧

部品	材料
体	鋳鉄、ダクタイル鋳鉄、
シート	EPDM、NBR、バイトン、PTFE
ディスク	ニッケルダクタイル鋳鉄、AI青銅、ステンレス鋼
幹	炭素鋼、ステンレス鋼
ブッシング	PTFE
「O」リング	PTFE
ピン	ステンレス鋼
鍵	ステンレス鋼

 エグゼクティブスタンダード:

設計基準	EN 593、MSS SP67 API 609 BS5155
検査とテスト	API 598 ISO 5208 EN 12266
エンドスタンダード	ANSI B16.1 CL。 125LB & B16.5 CL。 150ポンド AS 2129 表 D&E BS 10 表 D&E DIN 2501 PN6、PN10、および PN16 EN 1092 PN6、PN10、および PN16 ISO 2531 PN6、PN10、および PN16 ISO 7005 PN6、PN10、および PN16 KS B 1511 / JIS B 2210 5K および 10K MSS SP44CL。 150LB AWWAC207 SABS 1123 テーブル 1000/3 およびテーブル 1600/3
対面	ISO 5752、EN 558、MSS SP67、API 609 DIN3202
トップフランジ	ISO5211
