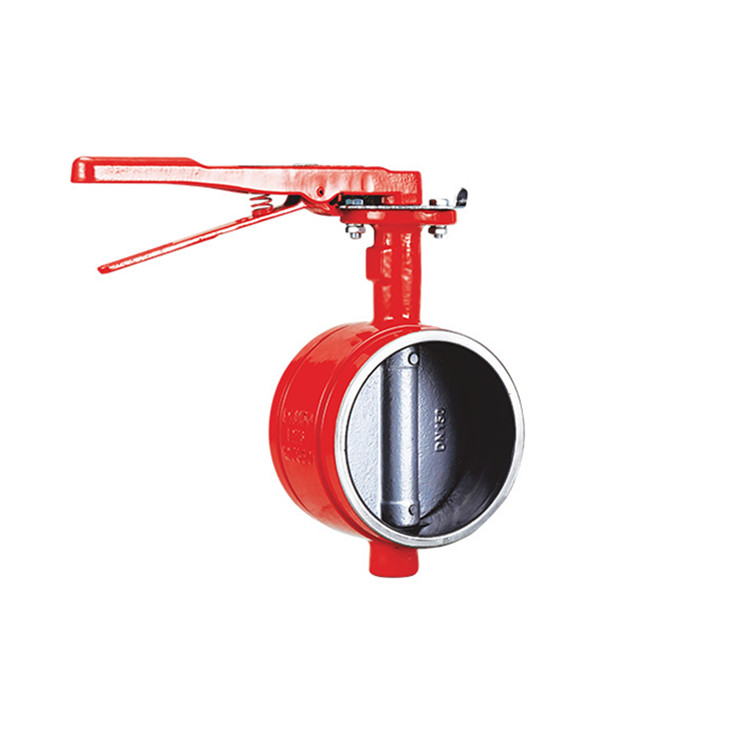

消火用スプリンクラーシステム溝付シグナルバタフライバルブ

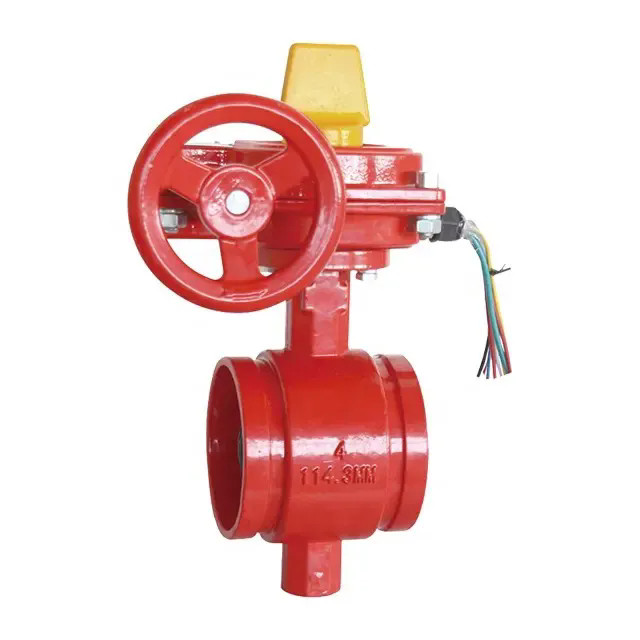

消防システム用の溝付き継手には、ギアアクチュエーターと不正行為防止スイッチを備えた溝付きバタフライバルブが含まれます。JOEPAI の火災スプリンクラーシステム溝付き信号バタフライバルブは、効率的な溝付き接続設計と信号ギアボックスを組み合わせた、防火技術の大幅な進歩を表しています。ディスクが 1/4 回転するとバルブが全開または全閉します。溝付きシグナルバタフライバルブは、完全に対称の原理に基づいて設計された溝付きクランプ接続バルブです。軸方向の中心線、半径方向の中心線が対称で、双方向全圧シールであり、バルブ動作を与えることができる信号装置が付いています。主に給水、排水、建物の防火、その他のシステムのさまざまなパイプライン、特に防火システムの継手で媒体の流れを遮断して調整するために使用されます。

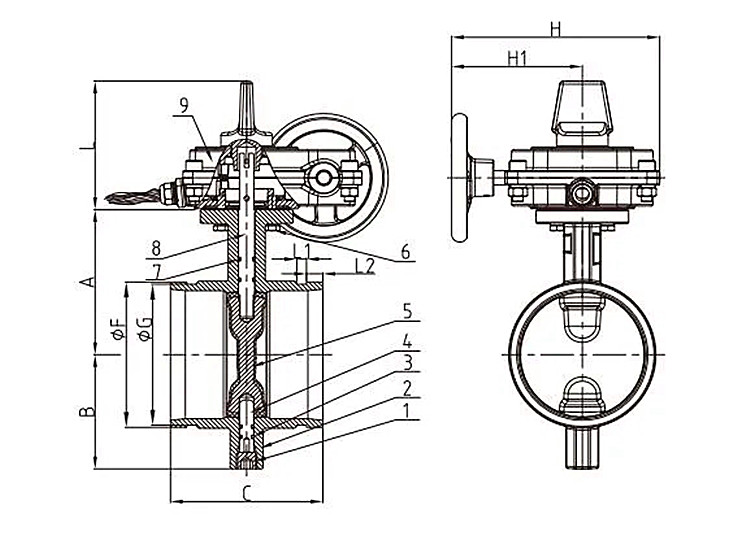

主要部品と材質

技術的特徴

適合: ANSI / AWWA C606 標準清澄水路設計

接続: 溝付き端、取り付けと交換が簡単

有効循環面積が大きく、流体抵抗が小さい

素早い開閉、良好な調整性能

開閉トルクが小さく省力化できます。

サイズ: 2 インチ、2 1/2 インチ、3 インチ、4 インチ、5 インチ、6 インチ、8 インチ、10 インチ、12 インチ

最大使用圧力: 21 BAR / 300 PSI (最大試験圧力: 600 PSI) UL1091 & ULC/ORD-C1091 & FM クラス 1112 に準拠 最高使用温度: -20°C ～ 80°C

設計標準: API 609

アプリケーション: 屋内および屋外での使用

静電スプレーによって内側と外側をエポキシでコーティングされており、AWWA C550 に準拠しています。

シートディスク弾性EPDMコーティング

工場で取り付けられた監視用タンパースイッチアセンブリ

トップフランジ規格 ISO5211/1

デザイン・素材等は予告なく変更となる場合がございます

技術仕様と設計上の特徴

消火スプリンクラー システムの溝付き信号バタフライ バルブは、標準的なカップリング システムと互換性のある溝付き端接続を利用しており、従来のフランジ接続またはネジ接続と比較して設置時間を大幅に短縮します。 DN50 ～ DN300 (2 インチ～12 インチ) のサイズが用意されているシグナル バタフライ バルブは、PN16 の圧力定格を維持し、ほとんどの火災スプリンクラー システム要件に適しています。溝付きバタフライ バルブは、-10°C ～ 120°C の温度パラメータ内で効果的に動作し、防火用途で遭遇するさまざまな環境条件に対応します。防火バタフライ バルブは、主にディスク、ステム、シール リング、およびハウジングで構成されます。ステムとディスクの間に伸縮式ガスケットが配置されており、バルブの開閉時の摩耗を効果的に軽減します。

アプリケーション シナリオとインストール ガイド

防火スプリンクラー システムの溝付き信号バタフライ バルブは、信頼性の高い流量制御と位置検証が重要なさまざまな防火スプリンクラー システム構成にわたって重要な機能を果たします。 消火バタフライバルブを使用する前に、適切な開きと流量制御を確保するために破片をすべて取り除いてください。オペレータは、通常「開」と「閉」のマークが付いているバルブの開閉方向に注意を払う必要があります。開くと時計回りの回転を示し、閉じると反時計回りの回転を示します。バタフライバルブを閉じるときは、ステムを破損して不要な損傷を与えないように、バルブを強くねじりすぎないように特に注意してください。消防用バタフライバルブを使用する場合は、いくつかの注意事項に注意する必要があります。まず、使用する前に、消火用水源とパイプラインに障害物がないことを確認してください。第二に、消火の際には、消火効果に影響を与える可能性のある過剰な水の流入や不十分な水の流出を避けるために、バルブの開閉に特に注意してください。最後に、消防用バタフライバルブは定期的に検査して、適切に動作することを確認する必要があります。

適切に設置するには、最適なパフォーマンスと信頼性の高い信号伝送を確保するために、慎重な計画と実行が必要です。防火技術者は、バルブ機構と電気接続の両方への操作およびメンテナンスのアクセスのために、十分なスペースを確保して溝付きシグナル バタフライ バルブを設置することを推奨します。防火用スプリンクラーバルブは、バルブ本体への応力伝達を防ぐために、溝付き接続部の近くで独立して支持する必要があります。設置チームは、接続配管との位置が適切であることを確認し、電気接続が適切に密閉され、環境要因から保護されていることを確認する必要があります。信号バタフライ バルブは、メーカーの仕様および地域の電気規定に従って、火災警報制御パネルに正しく配線する必要があります。これらの溝付きバタフライ バルブの定期的なメンテナンス プロトコルには、四半期ごとの目視検査、年に一度の動作テスト、および継続的なシステムの信頼性を確保するための信号伝送精度の検証が含まれます。

メンテナンスとケア

消防用バタフライ弁が正常に作動するためには、定期的な点検とメンテナンスが不可欠です。検査中は、バルブシートとシールリングの状態に特別な注意を払う必要があります。バルブシートまたはシールリングに損傷や摩耗が見つかった場合は、直ちに交換する必要があります。防火用バタフライ弁を長期間使用しない場合は、サビや腐食を防ぐため、防錆油または灯油を塗布してください。長期保管後は、固着や開きが悪くなることがありますので、定期的にバルブを操作してください。
