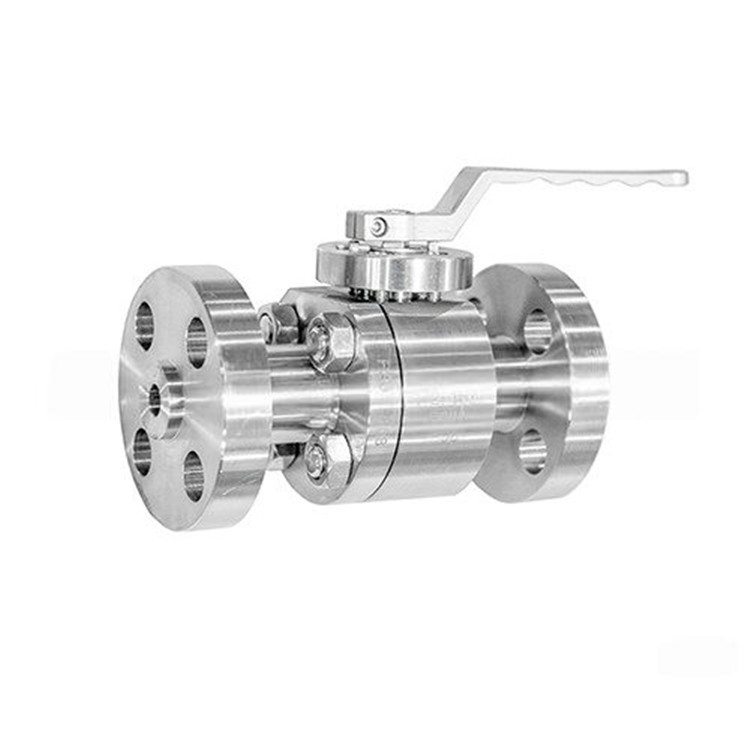

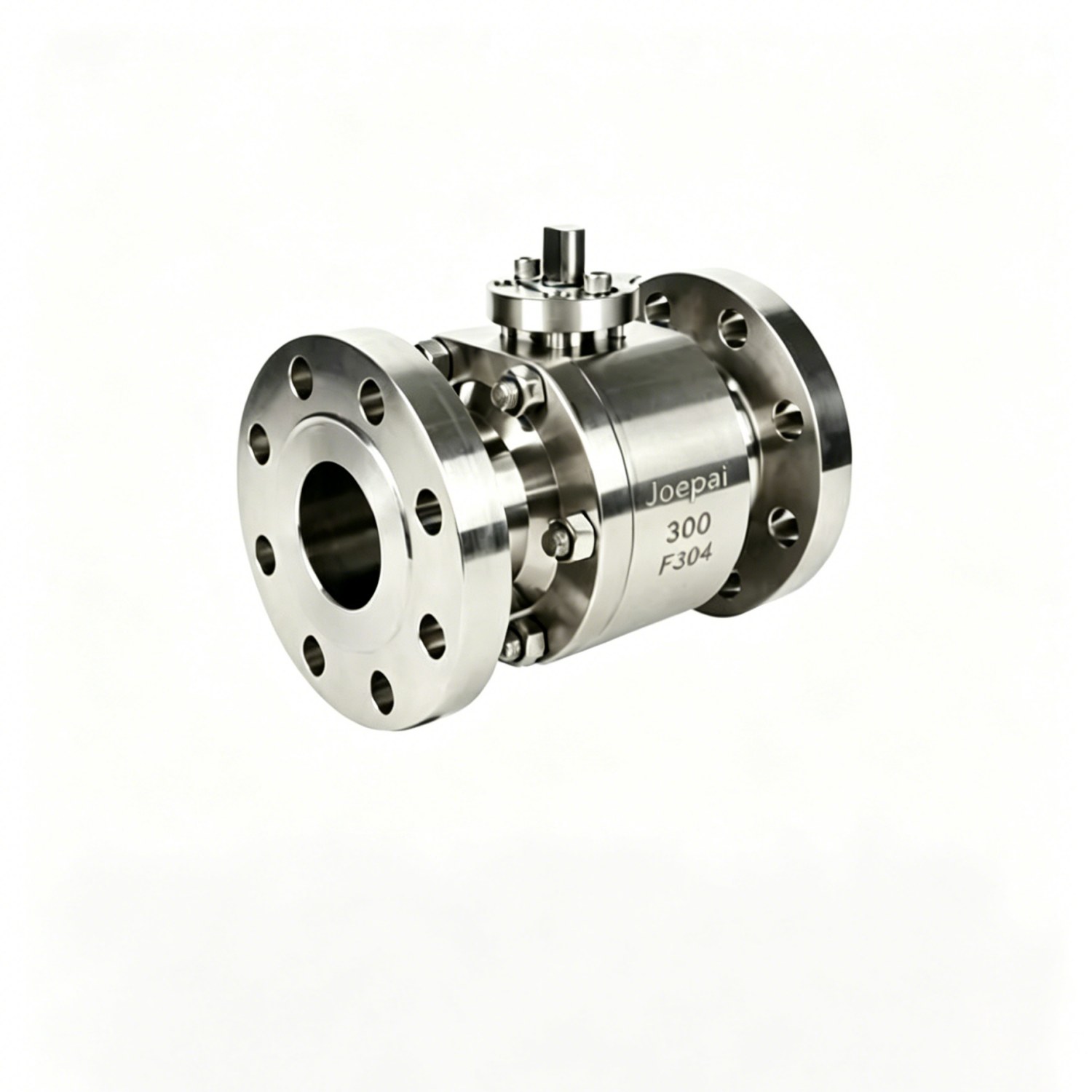

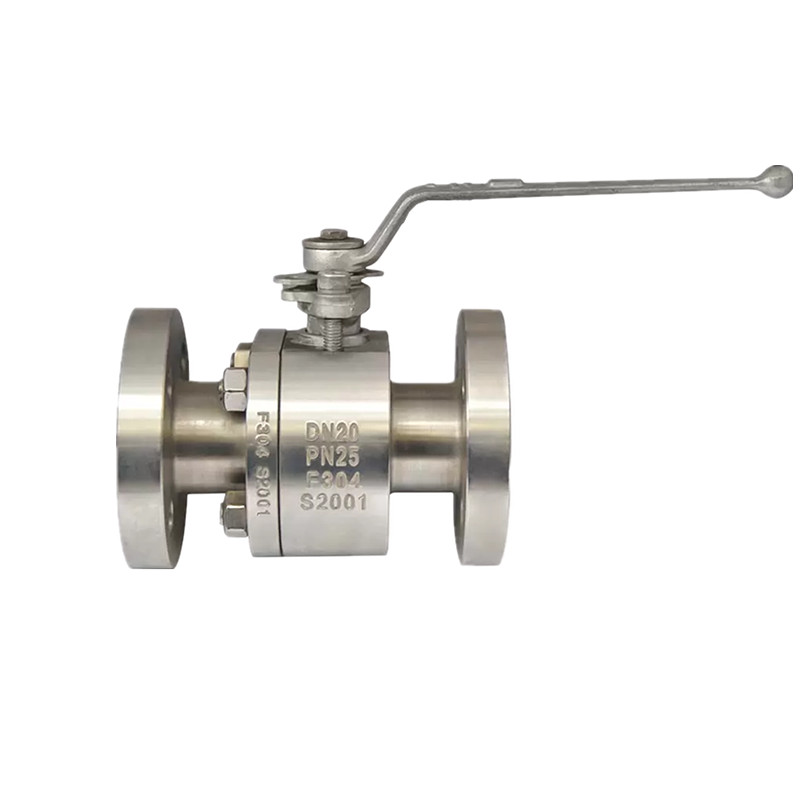

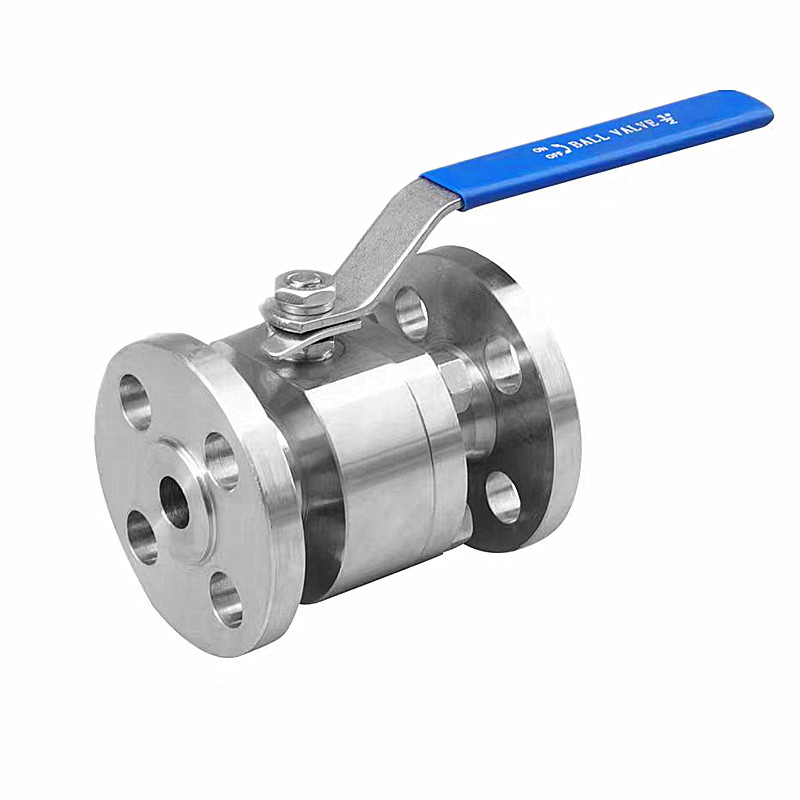

鍛造鋼製高圧ANSIフランジボールバルブ

JOEPAIはカスタマイズに焦点を当てています 豊富なOEM経験と国際的な鍛造鋼製高圧ANSIフランジボールバルブ プロジェクトマッチングレコード。高圧、高温、腐食性媒体などの過酷な条件を伴う産業用途では、多くの場合、鋳造バルブよりも鍛造ボールバルブがより信頼性の高い選択肢となります。鋳造プロセスを使用する一般的なボールバルブとは異なり、鍛造バルブは独自の製造方法により構造強度と耐圧性を大幅に向上させます。安全性、信頼性、最大強度が交渉の余地のない過酷な条件には、鍛造ボールバルブをお選びください。

設計上の利点

高圧ボールバルブは、高圧下で流体またはガス媒体を制御および耐えるように設計されており、通常は平方インチあたり数百から数千ポンド（psi）の範囲の作動圧力に対応します。これらのバルブはステンレス鋼、炭素鋼、その他の高強度合金で製造されており、高圧条件下でも漏れがなくトラブルなく動作し、優れたシール性能と耐久性を備えています。

鍛造ボールバルブを選択する際には、その製造プロセスが鋳造バルブとどのように異なるかを理解することが重要です。鋳造バルブと同様に、鍛造ボールバルブの製造は、特定の運用要件に合わせた詳細な設計とエンジニアリングから始まります。お客様は、アプリケーションのニーズに合わせてさまざまな設計パラメータから柔軟に選択できます。当社は、複数のサイズ、圧力定格、材料グレード、トリム構成の鍛造ボールバルブを提供しています。たとえば、当社のシビアサービス用鍛造ボールバルブは、1/2 インチから 20 インチまでのサイズがあり、圧力クラスは ANSI 150# から 4500# までとなっています。

バルブの設計が決定したら、熟練の技術者が鍛造工程を進めます。鍛造では、機械的な力を加えて (多くの場合熱と組み合わせて)、金属を高強度で緻密な部品に成形します。バルブ本体と内部部品の両方が鍛造されているため、非常に堅牢で耐久性の高いバルブが得られ、最も要求の厳しい条件下でも信頼性の高い性能を発揮します。

特徴

フローティングソリッドボール、フルボアまたはレデュースボア。

ISO5211 アクチュエータ オプション用取り付けパッド ロッキング デバイス オプション。

噴出し防止ステム設計。

帯電防止設計および API 607 耐火設計が利用可能

双方向シールタイプ

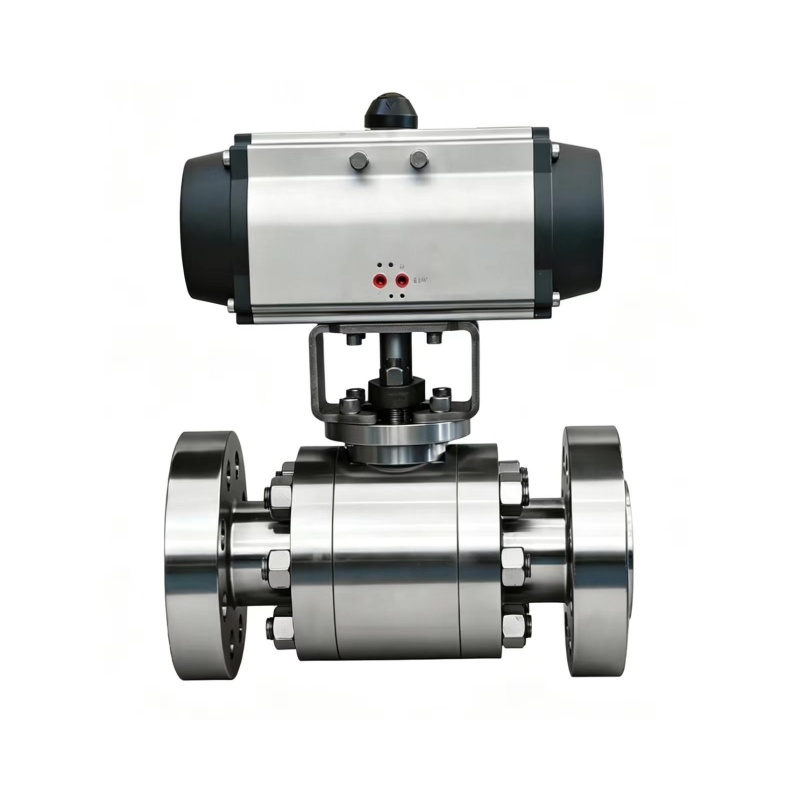

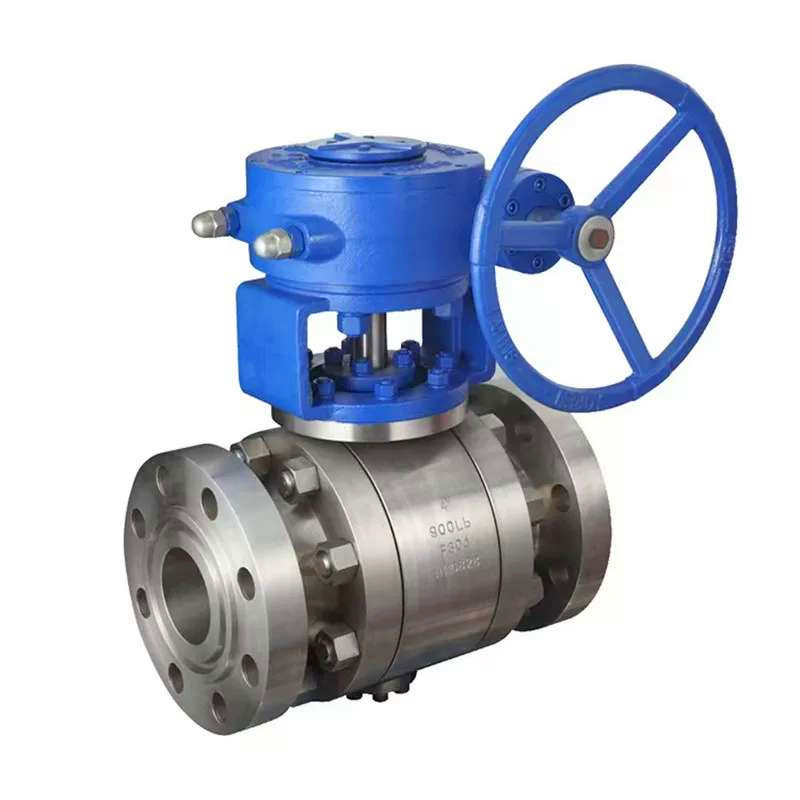

操作: ハンドホイール、ウォームホイール、空気圧アクチュエータ、電動アクチュエータ。

設計基準

設計規格：API 6D、API 608、BS 5351/DIN3357/JIS B2071
対面：ASME B16.10/DIN3202/JIS B2002
フランジ付きエンド：ASME B16.5、ASME B16.47/DIN2543-2545-2501/JIS B2220
試験・検査：API 598、API 6D/DIN2401/JIS B2003

性能仕様

呼び圧力:150LB-600LB/PN16〜PN100/10K〜60K)
強度テスト: 1.5PNサイズ: 1/2 ''-2 ''(DN15 〜 DN50)
バルブ本体主材質：A105、F304、F316、二相ステンレス鋼
適切な媒体：水、蒸気、油、繊維を含む、小さな固体 粒子、スラリーなど
適切な温度:-29℃~180℃;-29℃~425℃;-40~540℃

主な寸法

C娘150ポンド                                                                                                                                                                                                                                                                                                                                単位：mm

C娘300ポンド                                                                                                                                                                                                                                                                                                                     単位：mm

C娘600ポンド                                                                                                                                                                                                                                                                                                                       単位：mm

NPS	DN	d	L			フランジ						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
