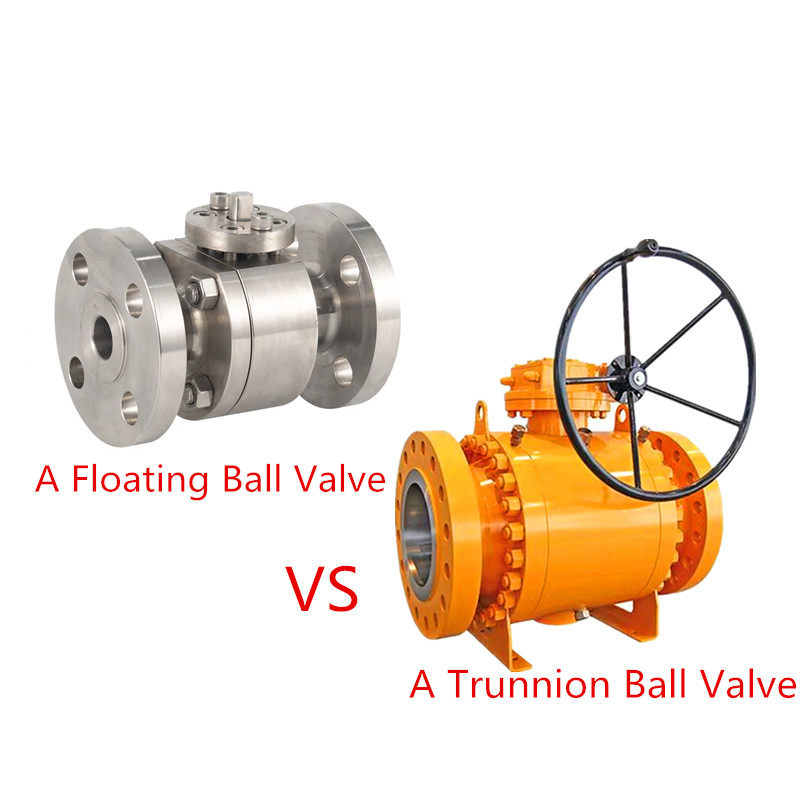

フローティングボールバルブ:ボールは浮遊しており、媒体の圧力下で移動することができ、出口端のシール面にしっかりと押し付けられて、しっかりとしたシールが確保されます。
固定ボールバルブ:固定ボールバルブは、トラニオンマウントボールバルブとも呼ばれます。フローティングボールバルブとは異なり、ボールは固定されており、上部と下部のトラニオンによってサポートされ、高圧、高温、または極低温の条件下でもボールを安定した位置に維持します。固定ボールバルブはすべてフローティングシートを備えています。媒体の圧力下でバルブシートが移動し、シールリングがボールにしっかりと押し付けられてシールが確保されます。通常、ボールの上下軸にベアリングが組み込まれているため作動トルクが小さく、高圧・大口径のバルブに適しています。
フローティングボールバルブは小型・軽量で構造がシンプルです。ボールにはフリーフローティング機能があり、良好なシールを保証します。ボールバルブは、開閉要素として円形の貫通穴を備えたボールを使用します。バルブステムによって駆動され、ボールはバルブステムの中心を中心に 0 ～ 90 度回転し、開閉機能を完了します。コンパクトな構造と素早い切り替えが特徴で、バルブを閉じて 90 度回転してパイプライン媒体を遮断します。ボールチャンネルの直径はパイプラインの直径と同じであるため、流動抵抗が低く、流動能力が高くなります。バルブステムは底部に取り付けられているため、バルブステムの噴出事故を防ぎ、安全な使用を保証します。固定ボールバルブは、中圧および高圧下のさまざまなパイプラインに適しており、パイプライン内の媒体を遮断または接続するために使用されます。極低温（例：LNG の場合 -196℃）または高温（>400℃）条件下では、材料は大きな熱膨張と熱収縮を示します。構造の安定性はバルブの耐用年数の決定的な要因となり、固定構造には固有の利点があります。さまざまな材質の固定ボールバルブは、水、蒸気、油、液化石油ガス、天然ガス、石炭ガス、硝酸、酢酸、酸化媒体、尿素などのさまざまな媒体に使用でき、石油、化学、電力、および水保全業界で広く使用されています。固定ボールバルブの一般的な駆動方法にはウォームギアが含まれます。駆動、手動、電気、空気圧。ほとんどの固定ボール バルブはフランジ接続ですが、溶接固定ボール バルブもあります。通常、固定ボール バルブのコストはフローティング ボール バルブのコストよりも高くなります。
極低温条件下でも高温条件下でも、固定ボールバルブには通常、次の安全設計と密閉設計が装備されています。
ダブルシート構造（ダブルピストン効果/シングルピストン効果）。
自動キャビティ圧力リリーフ機能。
耐火構造設計。
静電気防止装置。
のJoepai ボールバルブ設計と製造は通常、次の国際規格に準拠しています。
設計規格: ASME B16.34
面間寸法: ASME B16.10 / API 6D
フランジ接続: ASME B16.5 / ASME B16.47
圧力試験: API 598 / API 6D
耐火設計: API 607 / API 6FA
極低温試験 (該当する場合): BS 6364 / ISO 28921
要約すると、フローティング ボール バルブと固定ボール バルブのどちらを選択するかは、実際の動作条件、シール性能要件、動作頻度、予算に基づいて選択する必要があります。
