API 6D 3 ピース固定フランジボールバルブ

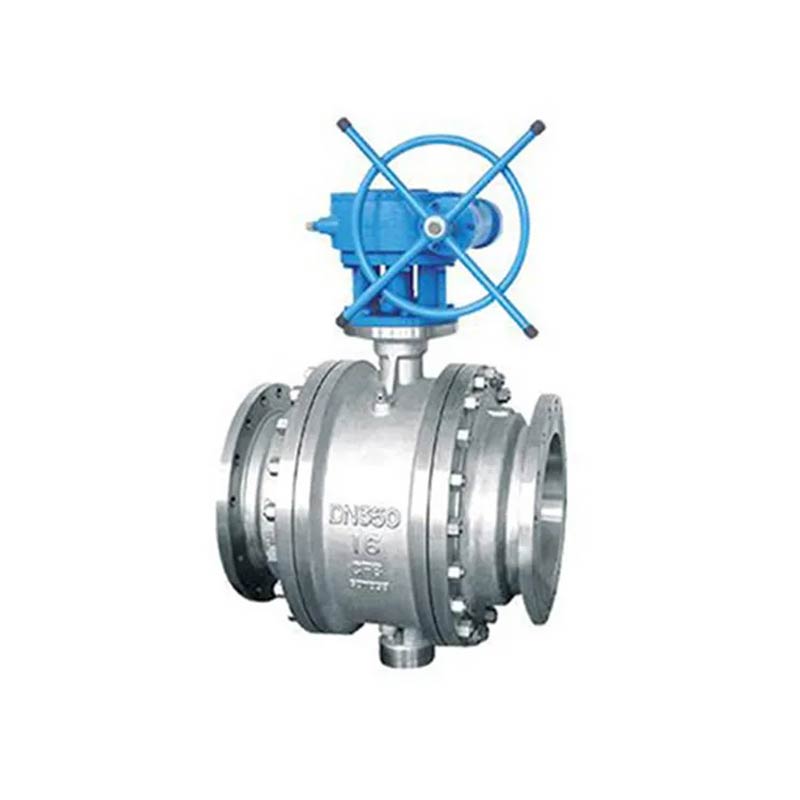

API 6D 3 ピース固定フランジボールバルブは、JOEPAI の高度な工場で製造され、ダブルフランジエンド接続設計を採用し、安定した構造を備えています。ボールは上部で支持された固定構造であり、高圧環境における流体衝撃に効果的に耐えることができます。シール性に優れ、大口径、高圧、頻繁な作業環境に適したバルブです。石油とガスの輸送、都市パイプラインネットワーク、化学処理、電力システムで広く使用されています。

お問い合わせを送信

製品説明

JOEPAI バルブは、API 6D スリーピース固定フランジボールバルブの製造に重点を置いて 2003 年に設立され、さまざまな高品質のバルブを提供することに尽力しています。 ANSIなどの国際規格に準拠した流体制御弁 DIN、JISなどの総合的な品質管理システムを導入しており、 ISO9001やCEなどの認証を取得。カスタマイズをサポートします図面、OEM ブランド化、多言語サービス。当社の製品は輸出されていますヨーロッパ、アメリカ、中東、アフリカなどの海外市場へ。

設計基準:

設計および製造仕様: API6D/BS 5351/ISO 17292/GB 12237
構造長: API6D/ANSIB16.10/GB 12221
テストと検査: API6D/API 598/GB 26480/GB 13927/ISO 5208

性能仕様:

呼び圧力：（1.6-10.0）Mpa、（150-1500）LB、10K/20K
強度試験：PT1.5PNMpa
シールテスト：PT1.1PNMpa
ガスシール試験：0.6Mpa

固定フランジ型ボールバルブは、その適切な機能を確保するために定期的なメンテナンスが必要です動作し、寿命を延ばします。

以下にメンテナンス手順を簡単に説明します。

バルブの外面を定期的に清掃して、汚れの蓄積を防ぎます。汚れや腐食性物質の付着。
定期的にシールを検査して、シールが無傷で損傷がないことを確認してください。もし摩耗または損傷が見つかった場合は、直ちに交換する必要があります。
定期的に漏れ検査を実施して、シール性能を保証してください。バルブ。漏れがある場合は、すぐに修理する必要があります。
定期的にバルブを操作して、バルブが柔軟に開くことを確認し、詰まりもなく閉まります。異常がある場合は、検査して修理しました。

API 6D Three Pieces Fixed Flange Ball Valve

部品材質

いいえ。	部品名	材料	いいえ。	部品名	材料
1	体	WCB/CF8/CF8M	8	ボンネットナット	2時間目
2	ボンネット	WCB/CF8/CF8M	9	パッキング	フレキシブルグラファイト
3	ボール	420+HF/304+HF/316+HF	10	パッキングランド	WCB/304/316
4	幹	420/304/316	11	パッキンボルト	B7
5	シート	420/304/316	12	ポジショナー	WCB/304/316
6	ガスケット	C+A105	13	ハンドル	WCB
7	ボンネットボルト	B7

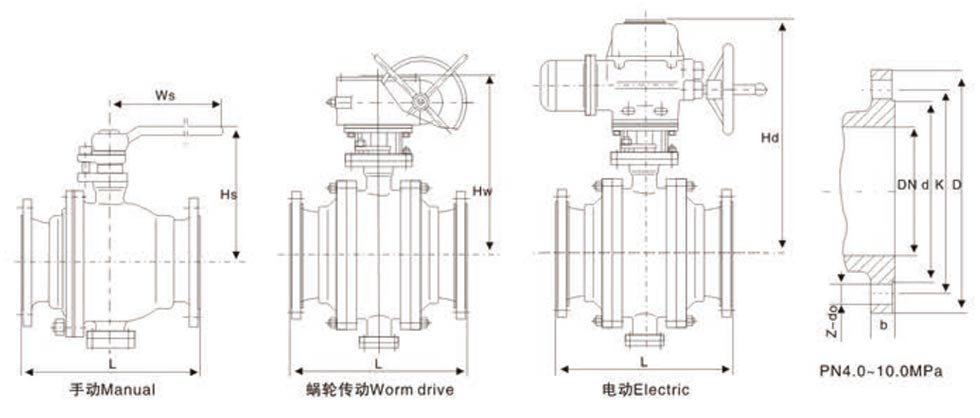

寸法

PN	DN	L	D	K	d	b	z-d0	うわー	HD
1.6MPa	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4.0MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6.4c	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
