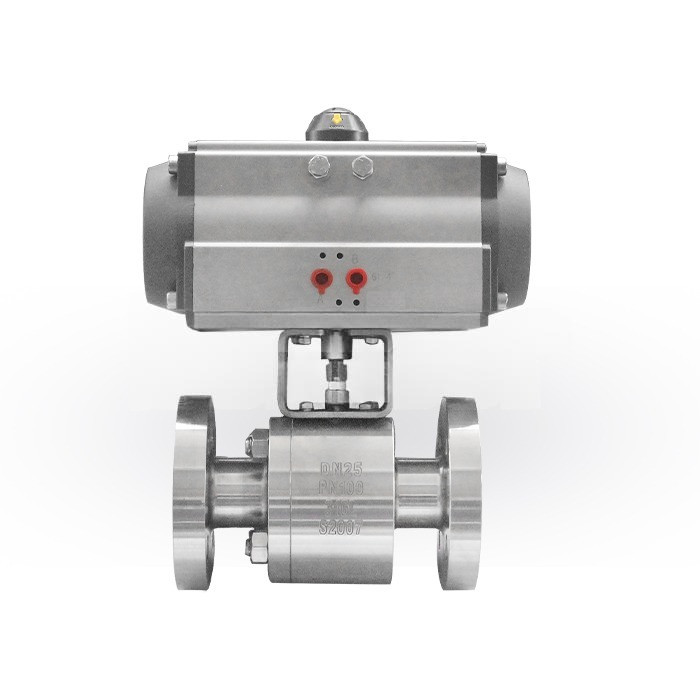

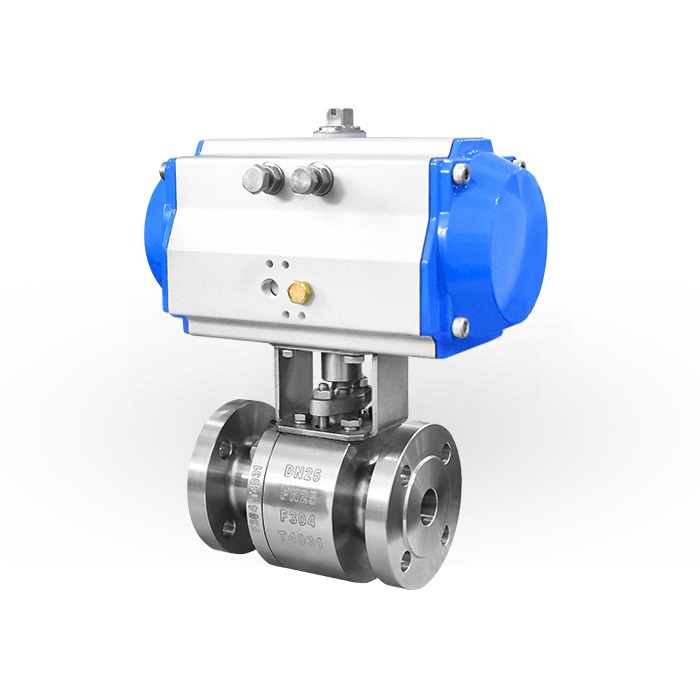

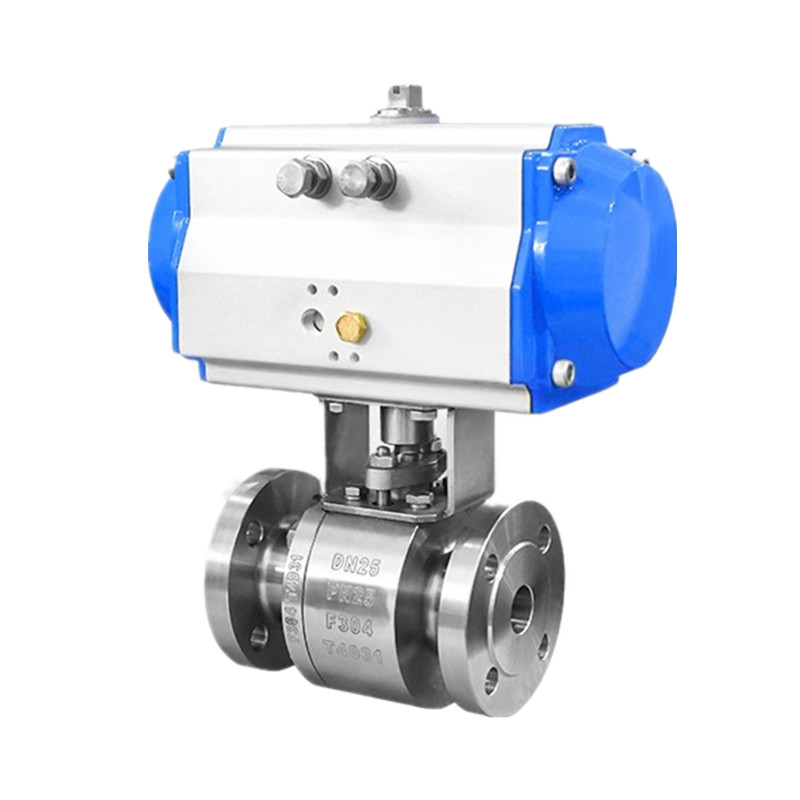

空気圧作動鍛造鋼製フランジ付きフローティングボールバルブ

JOEPAI Valve は長年にわたり、空気圧作動鍛造鋼製フランジ付きフローティング ボール バルブのメーカーです。ボールバルブは鍛造鋼製で、鋳鋼に比べて結晶粒が緻密で機械的強度が高く、耐高圧・耐衝撃性に優れ、高温・高圧の条件に適しています。フローティング ボールは中圧下でバルブ シートに向かって移動し、自動締め付けシールを形成します。圧力が高くなるほど密閉性が高まるため、特に高圧パイプラインに適しています。空気圧アクチュエータは圧縮空気によって駆動され、開閉速度が速く、頻繁なスイッチングや緊急遮断に適した遠隔制御や自動操作が可能です。ソレノイドバルブ、リミットスイッチ、ポジショナーなどのアクセサリを装備して、正確な制御と信号フィードバックを実現でき、DCS/PLC システムに簡単に統合できます。

設計上の利点

空気圧アクチュエータは迅速な開閉を実現し、遠隔制御と自動統合を容易にし、システム効率を向上させます。空気圧ドライブは電気火花のリスクを排除し、可燃性物質や爆発性物質などの危険な環境に適しています。過負荷が発生した場合、アクチュエータは通常、停止または通気のみを行うため、損傷の危険はなく、システムの安全性が確保されます。これらは、空気、水、蒸気、油、腐食性媒体、スラリー、さらには放射性媒体の制御に広く使用でき、複雑な動作条件のニーズを満たします。バルブ本体が 2 つの部分でボルト固定されているツーピース ボールバルブは分解が容易で、バルブ チャンバーの徹底的な洗浄とメンテナンスが容易になります。これは、パイプラインの一定の清浄度やメディアの頻繁な切り替えが必要なプロセスに特に適しています。

設計基準

技術仕様：GB AS DIN JS
設計規格：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
対面：GB/T 12221 ASME B16.10
フランジ端部：GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
試験検査：GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

性能仕様

バルブサイズ:1/2” – 8”

ボア:フルボア

エンド接続: RF フランジ

呼び圧力:PN1.6-6.4、クラス150~600LB
強度試験：1.5PN
シールテスト: 1.1PN
ガスシール試験：0.6Mpa
バルブ本体主材質：A105、F304、F316、二相ステンレス鋼
適切な媒体：水、蒸気、油、繊維を含む、小さな固体 粒子、スラリーなど
適切な温度:-29℃~180℃;-29℃~425℃;-40~540℃

鍛造ボールバルブ部品材料

主な寸法
