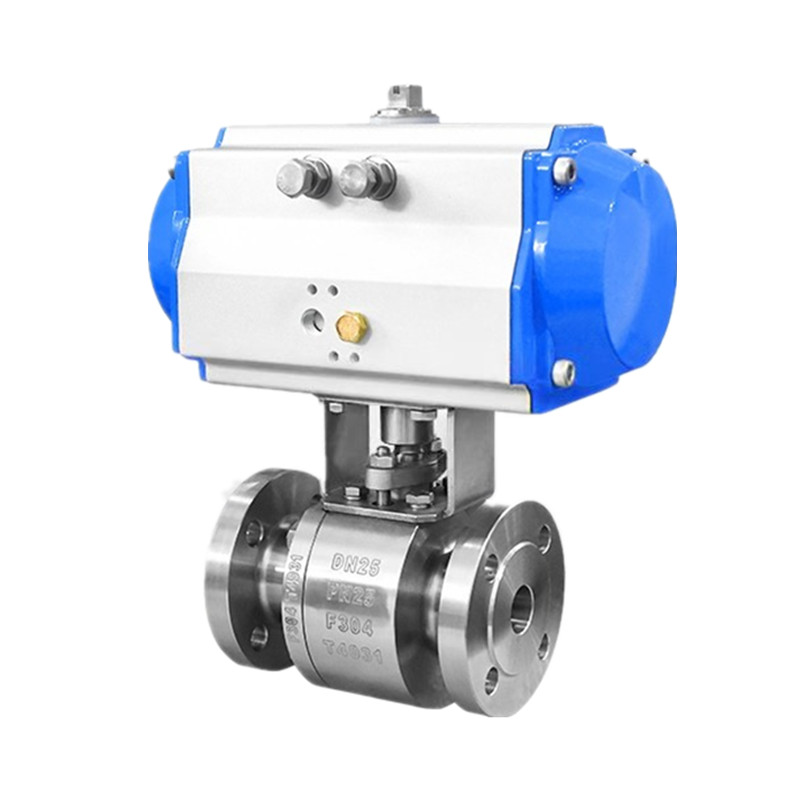

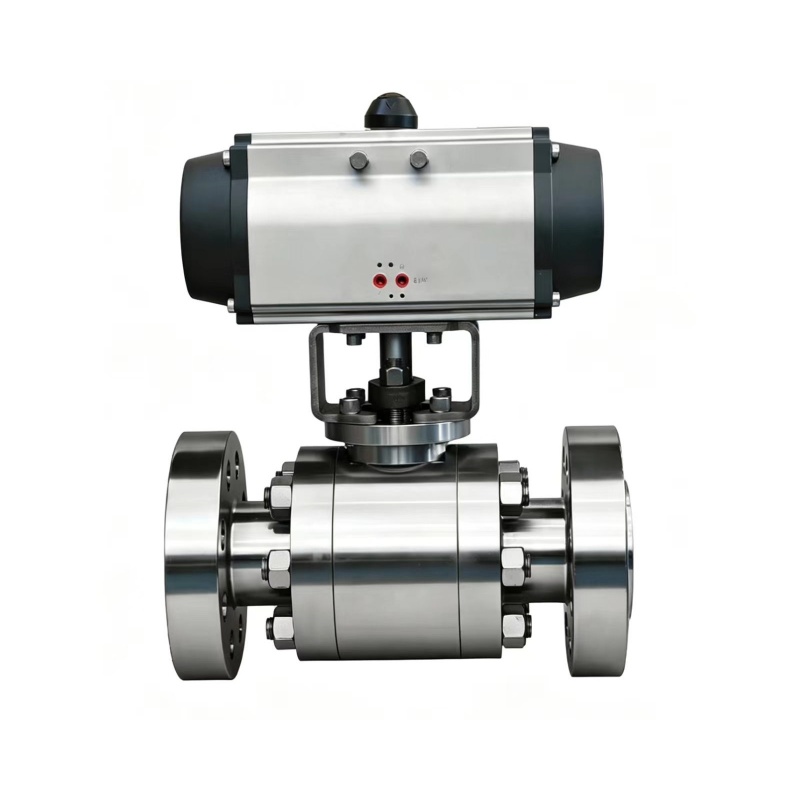

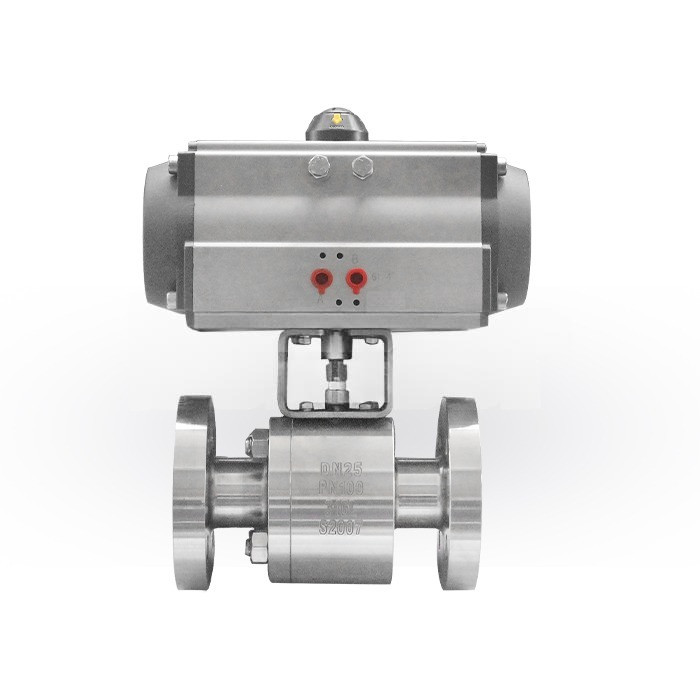

空気圧作動式高圧ボールバルブ

JOEPAI が提供する空気圧作動高圧ボールバルブは、二重バルブシートでクランプされたシャフトのないフローティングボール構造を特徴としています。空気圧駆動モードを採用し、産業用パイプラインでの高速、安定、省力の遠隔自動切り替え、流量分布、媒体流方向調整を実現します。このバルブは、信頼性の高いステムシール、火災安全性、帯電防止性能、自動圧力リリーフおよびロック機構を備えています。コンパクトな構造、高圧耐性、優れた耐食性を誇り、化学、石油、天然ガス、冶金などの分野に広く適用でき、特に硫化水素媒体、不純物、強力な腐食性ガスパイプラインを使用する過酷な作業条件に適しています。

設計上の利点

空気圧作動高圧ボールバルブは、極度の高圧作業環境に耐えながら液体とガスを調整するように設計されており、最大数千 PSI の動作圧力に耐えることができます。ステンレス鋼、炭素鋼などの高強度合金材料で製造されており、優れたシール性能と優れた耐久性を備え、高圧使用下でも安定した漏れ防止動作を保証します。

バルブを選択する際には、鍛造ボールバルブと鋳造ボールバルブのプロセスの違いを区別することが重要です。どちらのタイプも、現場の多様な運用要求に応えるプロ仕様のカスタマイズ設計をはじめ、豊富な仕様で柔軟な選択が可能です。当社の鍛造ボールバルブは、完全なサイズ、圧力クラス、内部トリムの組み合わせをカバーしています。中でも、頑丈な鍛造ボールバルブは口径が 1/2 インチから 20 インチの範囲にあり、圧力グレードは ANSI 150# から 1500# に及びます。

デザイン確認後、専門の技術者が精密鍛造加工を施します。金属材料を熱間鍛造と機械成形により緻密で高剛性なバルブ部品に成形します。バルブ本体と内部コア部品の一体鍛造により、全体の構造強度が大幅に向上し、過酷で過酷な使用条件下でもバルブが安定した信頼性の高いサービス性能を維持できるようになります。

特徴

フローティングボールタイプ

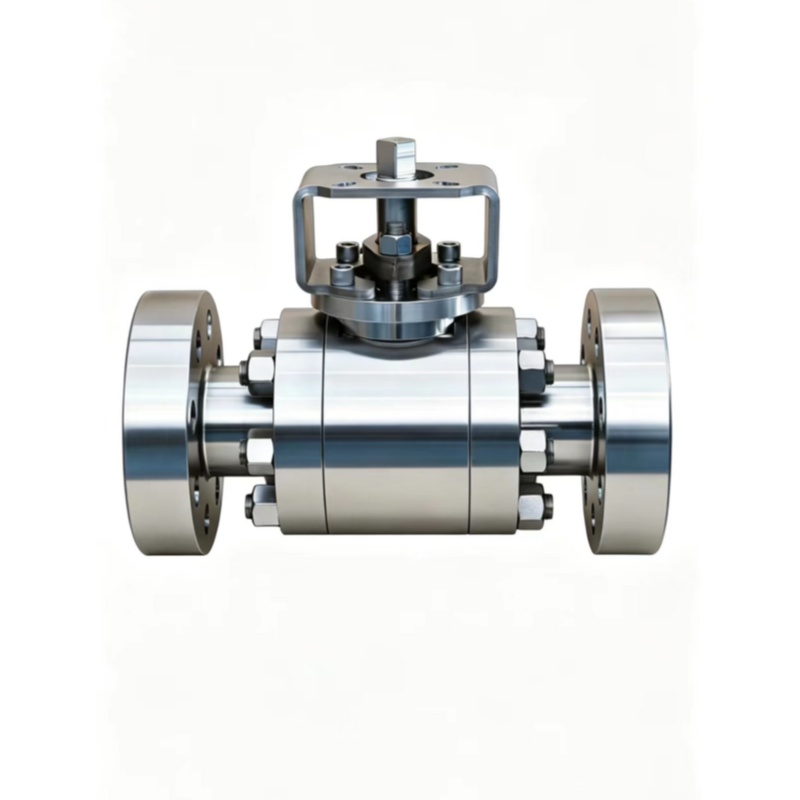

分割ボディ、2ピースまたは3ピースボディ

静電気防止装置。

API607に準拠した耐火金庫

ロック装置。

防噴ステム

双方向シールタイプ

操作: レバー、ギア、空圧、油圧、電動アクチュエーター。

設計基準

性能仕様

この空気圧作動高圧ボールバルブは、幅広い産業用途向けに設計されており、柔軟な圧力定格、複数の本体材質オプション、幅広い温度適応性を提供します。このバルブは信頼性の高い双方向シールを提供し、手動制御システムと自動制御システムの両方に適合するさまざまな作動方法を利用できます。

よくある質問

1. 空気圧作動式高圧ボールバルブとは何ですか?

これは、圧縮空気を使用してアクチュエーターを駆動し、ボールを回転させて開閉、流量の調整を行う工業用バルブです。 JOEPAI バルブは、ダブルシートを備えたシャフトフリーのフローティングボール構造を特徴としており、化学、石油、天然ガス、および冶金用途の高速かつ安定した遠隔自動切り替えを可能にします。

2. JOEPAI ボールバルブはどのような設計基準に準拠していますか?

当社のバルブは API 6D、API 608、BS 5351、DIN 3357、および JIS B2071 に従って設計および製造されており、面間寸法は ASME B16.10/DIN 3202/JIS B2002 に準拠し、フランジ端は ASME B16.5/B16.47/DIN 2543‑2501/JIS B2220 に準拠しています。 API 598/API 6D/DIN 2401/JIS B2003 に基づくテスト。

3. どのような圧力、温度、サイズの範囲が利用可能ですか?

圧力: 150LB – 600LB / PN16 – PN100 / 10K – 60K温度: -29℃ ～ 180℃ (標準)、-29℃ ～ 425℃ (高温)、-40℃ ～ 540℃ (極値)サイズ: 1/2" – 2" (DN15 – DN50) 標準、 ANSI 150# – 1500# の最大 20 インチの鍛造バルブが利用可能です。

4. バルブ本体にはどのような材質が提供されていますか?

当社は炭素鋼 (A105、LF2)、ステンレス鋼 (F304/F316/L)、およびハステロイ、スーパー 二相鋼、インコネル、C95500 (アルミニウム ブロンズ)、合金 20 などの高性能合金を供給しており、H₂S、スラリー、化学流などの攻撃的な媒体に対して優れた耐食性を保証します。

5. JOEPAI バルブは耐火性と帯電防止性を備えていますか?

はい。すべてのバルブは、API 607 に認定された防火設計と、ボール、ステム、本体間の電気的導通を確保し、可燃性環境での静電気火花の危険を防ぐ静電気防止装置を備えています。6.どのような作動オプションが利用可能ですか?

当社は、レバー (手動)、ギア オペレーター、空圧アクチュエーター、油圧アクチュエーター、電動アクチュエーターを提供しており、すべてソレノイド バルブ、ポジショナー、リミット スイッチ、フェールセーフ スプリング リターン ユニットなどのアクセサリでカスタマイズ可能です。
