3 ピース空気圧ボールバルブ – 精密制御、漏れゼロ、スマートオートメーション

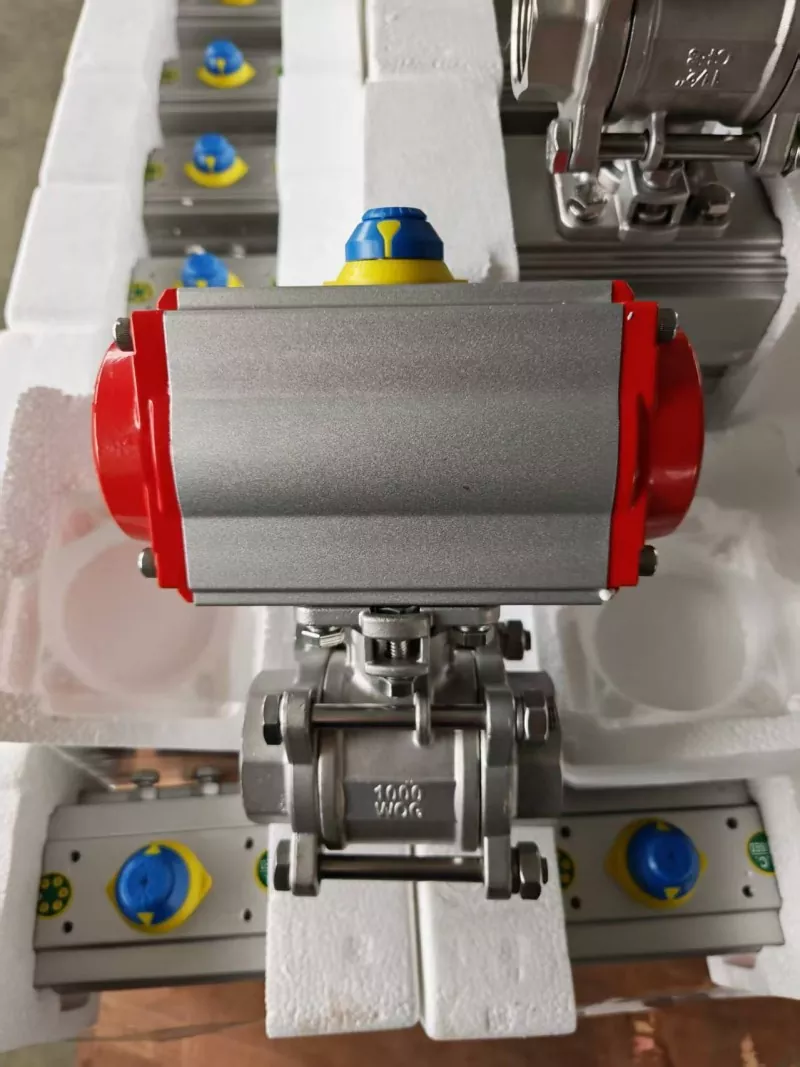

の3ピース空気圧ボールバルブ頑丈な 3 ピースのボディ構造とコンパクトなハイサイクル空気圧アクチュエータを組み合わせています。このバルブは、オン/オフおよび変調制御アプリケーションの両方向けに設計されており、要求の厳しいプロセス環境において漏れゼロ、低圧力降下、および長寿命を実現します。

PTFE ソフト シールまたはメタル ハード シールが利用可能で、単動 (スプリング リターン) または複動アクチュエータと互換性のある Joepai 3 ピース空気圧ボール バルブは、パイプライン システムに柔軟な自動化を提供します。

主な特長

仕組み – 空気圧アクチュエータの操作

空気圧アクチュエータは圧縮空気を使用してボールバルブを 90°回転させ、開閉を制御します。以下は複動アクチュエータと単動アクチュエータの標準動作原理です。

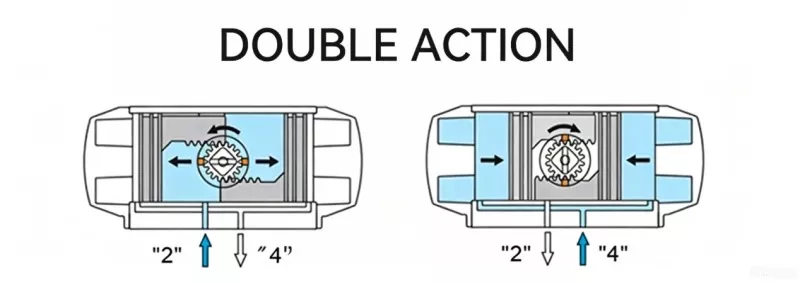

複動アクチュエータ（エアツーオープン/エアツークローズ）

スプリングなし – 動作するには両側に空気の供給が必要です

図の説明 (複動):

ポート 2 = バルブを開くための吸気 – 圧縮空気が 2 つのピストンを駆動します

ポート 4 = バルブを閉じるための吸気 – 圧縮空気が 2 つのピストンを中心に向かって駆動します

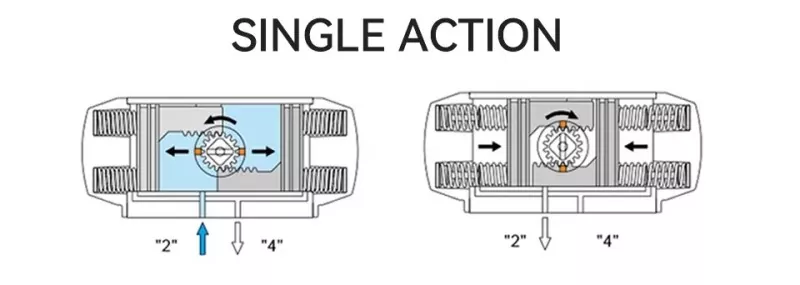

単動アクチュエータ (スプリングリターン - 通常閉)

空気の供給が失われた場合、スプリングによりフェイルセーフ閉鎖が行われます。

図の説明 (単動):

ポート 2 = バルブを開くための吸気 – 空気圧によってスプリングが圧縮され、ピストンが外側に移動します

ポート 4 (またはスプリング チャンバー) = ポート 2 から空気が排出されると、スプリングの力によってピストンが閉位置に戻ります。

Joepai 3 ピース空気圧ボールバルブを選ぶ理由?

1. 精密シール – 漏れゼロ

静的漏れ量 ≤0.0005 ml/h、ANSI クラス VI 規格に適合。一般媒体には PTFE ソフトシール、高温または研磨媒体にはメタルハードシール。

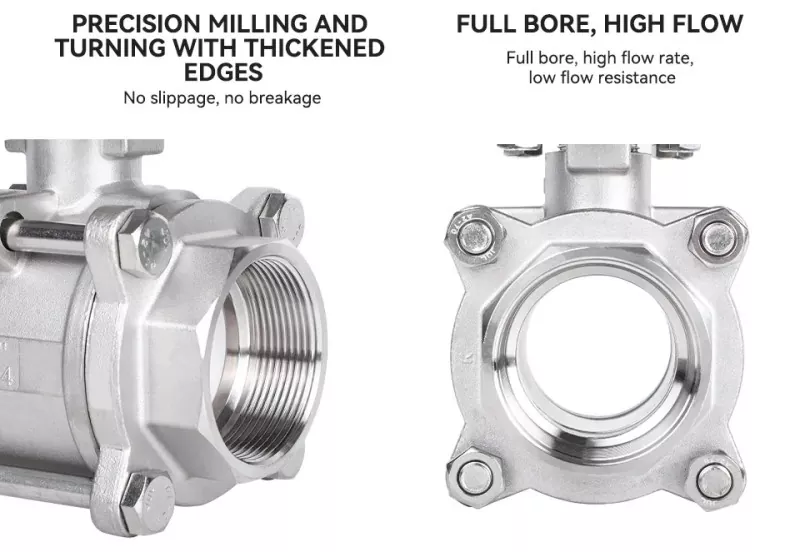

2. 合理化された設計 – 最小限の圧力損失

フルボア設計により、直管に近い流路が得られ、システムの圧力損失が低減され、ポンピングエネルギーが節約されます。

3. 優れた耐食性

本体材質：炭素鋼、WCB、SS304、SS316L。特殊な防食処理により、水、油、ガス、および軽度の腐食性媒体中での耐用年数が延長されます。

4. 精度とインテリジェンス (オプション)

ポジショナー – 変調制御用の 4 ～ 20mA 信号、精度 ±0.1%

リミットスイッチ – 開閉位置フィードバック

ソレノイドバルブ – リモートオン/オフ制御用の 24V DC / 220V AC

FRL (フィルター、レギュレーター、ルブリケーター) – クリーンで調整された空気供給

5. 予知保全（スマートオプション）

統合されたインテリジェント監視により、最大 180 時間前に障害警告が提供され、計画外のダウンタイムが 40% 以上削減されます。

技術仕様

アプリケーション

石油化学および化学処理

都市ガス輸送

水と廃水の処理

発電

食品・医薬品（サニタリー版もございます）

冶金および工業用流体制御

サービスとサポート

お問い合わせ

信頼性の高いプロセスを自動化する準備ができています3ピース空気圧ボールバルブ?

電子メール:sales@joepaivalve.com

ホットライン:+86 19957707725

今すぐ見積もりをリクエストしてください – 媒体、圧力、温度、必要な付属品 (ソレノイドバルブ、リミットスイッチ、ポジショナー、FRL) をお知らせください。
