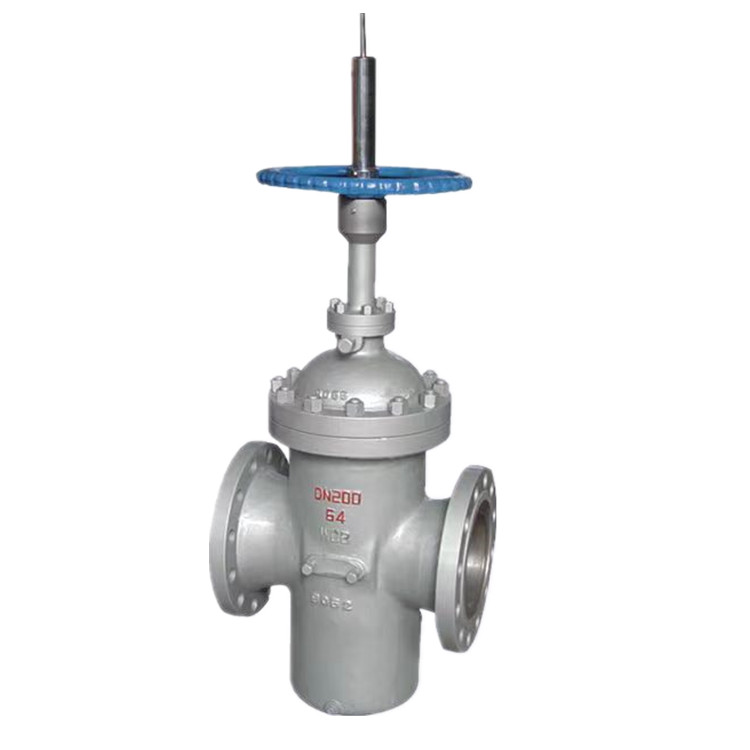

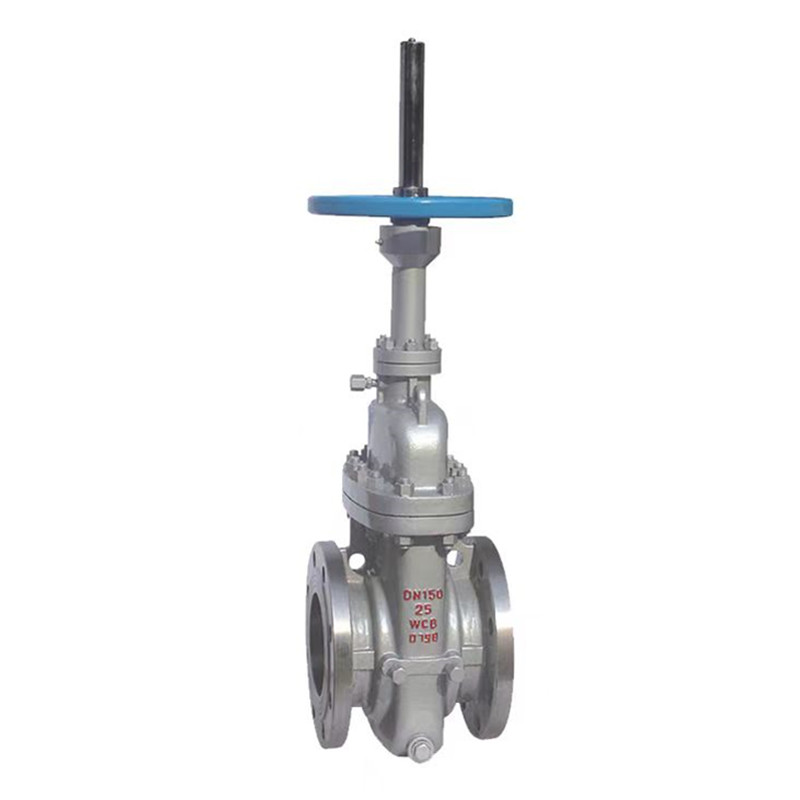

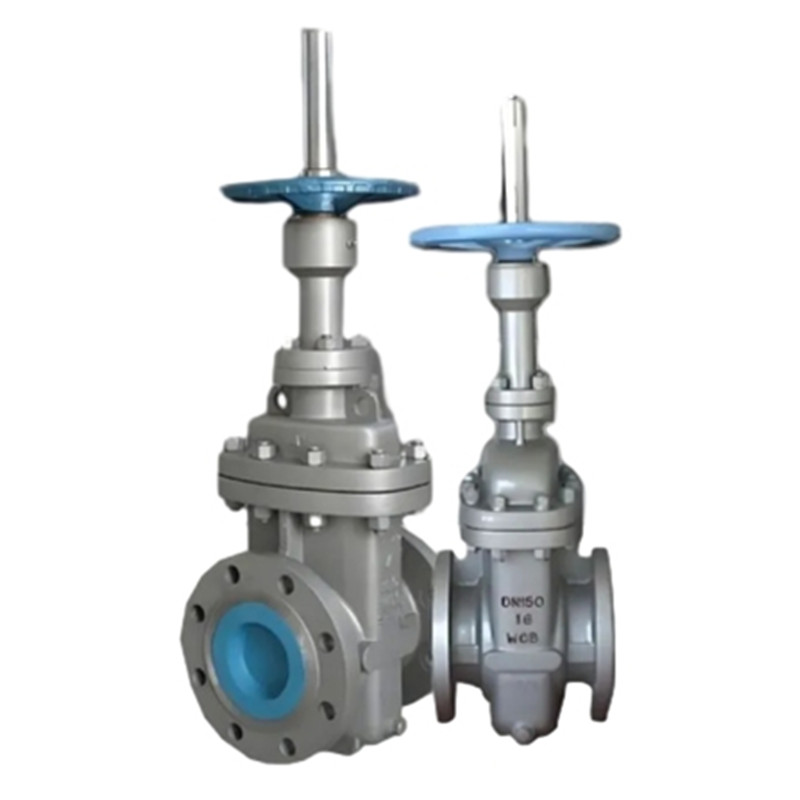

炭素鋼平行二重ディスクフラットゲートバルブ

Joepai高品質の炭素鋼平行二重ディスクフラットゲートバルブは、実際には信頼性が高く、非常に高い切断性能を持っているユニークな金属接触構造を採用しています。非常に低い温度条件に高圧で緊急シャットオフバルブとベントバルブで広く使用されています。さらに、金属接触構造自体には耐火機能があります。

製品仕様

1.API 6Dに従って製造を設計します

2. ASME B16.10に従って顔を合わせます

3. ASME B16.5に従ってフランジ寸法をエンドします

4.API 598に従って検査とテストを検査とテストします

ケーシング材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M

ディスク材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M

STEM材料：2CR13、304、316、304L、316L

ボンネット材料：WCB、WC6、WC9、CF8、CF8M、CF3、CF3M

シート材料：A105、304、316、304L、316L

接続タイプ：フランジ/溶接

公称直径：DN100-800 NPS2 "-32"

公称圧力：1.0-16.0MPA 150lb-900lb

適用可能な労働条件

1。水素化ユニット

2。高温蒸気状態

3。ホットオイル作業状態

4。オイルタンク貯蔵エリア

製品機能

1。高温条件下での腫れ防止測定

2つのトップマウントデザイン、オンラインメンテナンスが可能です

3より信頼性の高いシーリングのために、3つの双方向の強制事前締めシール

4漏れを達成できます

5。開口部の低い力

構造特性

平行二重ゲートバルブのウェッジブロックのウェッジ度は、セルフロック角よりもはるかに大きいため、簡単に開き、電力が必要です。

炭素鋼の平行二重ディスクフラットゲートバルブが完全に開かれると、バルブステムの端とバルブカバーのハード合金溶接シーリング表面の間に金属シールが形成されます。現時点では、梱包に中程度の圧力はなく、梱包をオンラインで置き換えることができます。

サポートのオープン構造設計を採用すると、強制シーリングプリロード力が高まり、シールがより信頼性を高めることができます。

バルブカバーは、有毒媒体用の波形パイプシールバルブカバーを使用し、高温用の熱散逸バルブカバーを使用し、高圧用のセルフシーリングバルブカバーを使用して、バルブの安全で信頼できる使用を確保するなど、実際の作業条件に応じてさまざまな構造にすることができます。

低漏れ梱包が充填材として選択され、より信頼性の高い長期シーリングのために、梱包場所でディスクスプリングローディング設計が使用されます。

高度な表面押出技術を使用してバルブステムの表面硬度を高め、粗さを減らすことにより、バルブの幹のひずみを防ぎながら、バルブの開閉プロセス中の梱包の摩耗を減らすことができます。

中央のフランジには、良好なシーリング性能と火災予防機能を備えた金属製のガスケットで密閉されています。

2つの平行ゲートプレートとウェッジ締めデバイスで構成されるシーリング構造は、従来のウェッジゲートバルブ構造に取って代わり、バルブの開閉プロセスを容易にします。

バルブ内部は完全に金属で設計されており、高温媒体に耐えることができます。くさび形のブロックは、大きなくさび角設計を採用しています。これにより、腫れや死んだ現象なしで高温条件下でも簡単に引き出すことができます。
