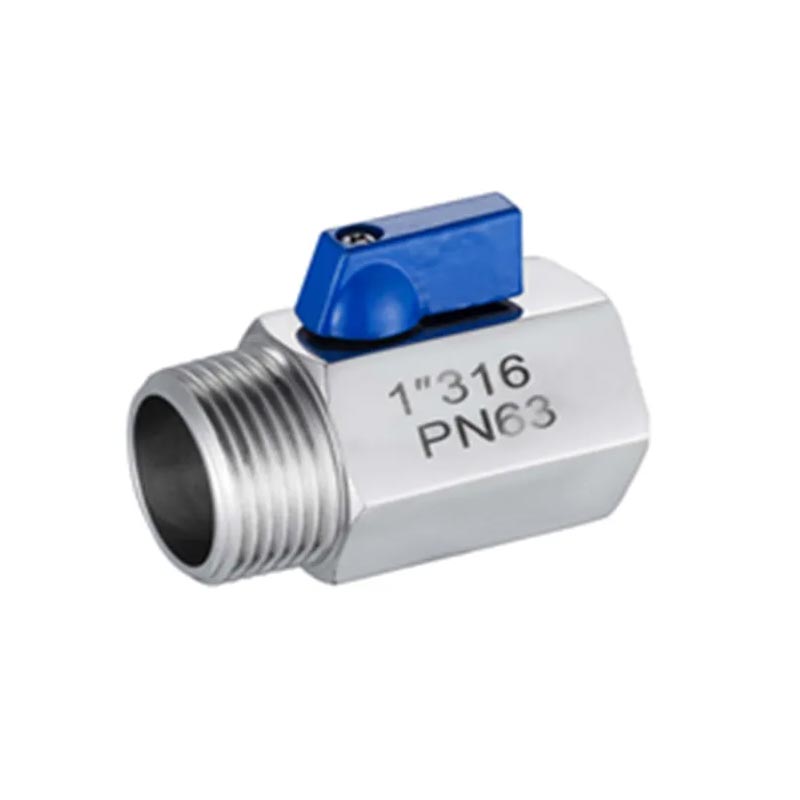

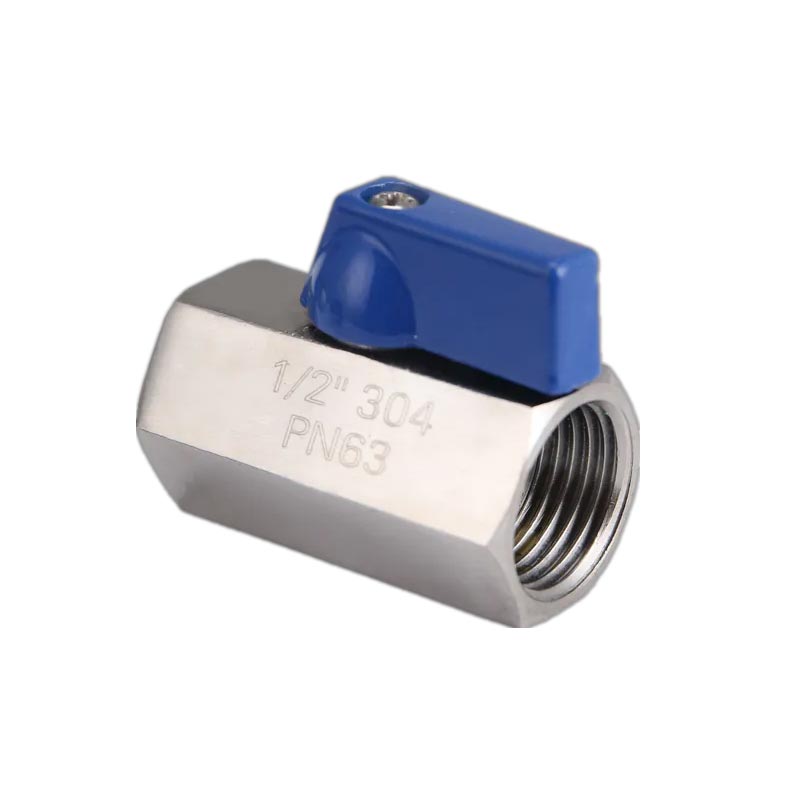

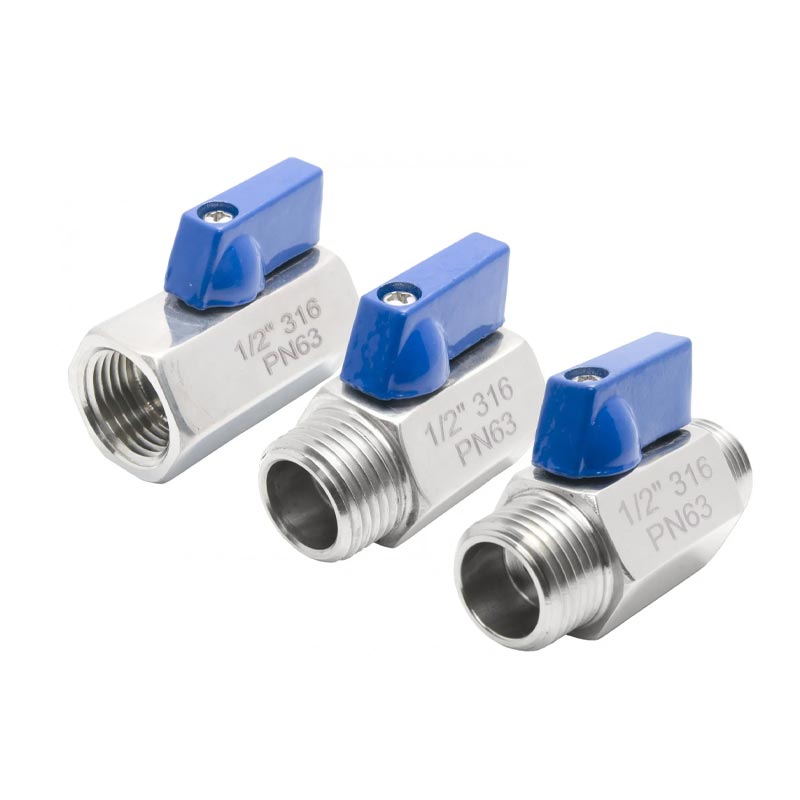

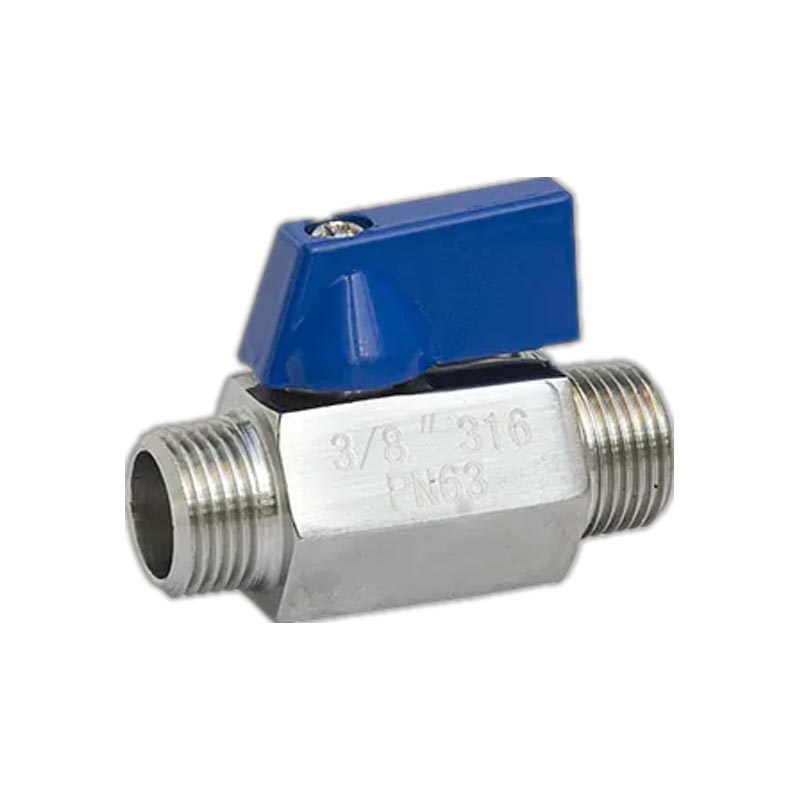

ステンレス鋼製ねじ込みミニボールバルブ

JOEPAI ステンレス鋼ねじ込みミニボールバルブは、標準ボールバルブの単純な縮小バージョンではなく、コンパクトな機器および低流量用途向けに特別に構築された精密制御要素です。一体形成された本体を備えたインベストメント鋳造によって製造されており、公称内径 DN6 ～ DN25 (1/8 インチ ～ 1 インチ) をカバーし、さまざまな耐食性要件に対応するために SS304 と SS316 の両方の材料で利用可能です。標準ボールバルブの主要な利点である 90° の迅速な操作、ほぼゼロの流れ抵抗、信頼性の高いシールを維持しながら、サイズ、重量、設置面積の大幅な削減を実現します。操作上の安全性を実現する防爆ステム、長期にわたるゼロ漏れ性能を実現する PTFE シート、NPT、BSPP、BSPT を含む複数のねじ規格のサポートなどの機能により、グローバルな配管システムへの柔軟な統合が保証されます。 JOEPAI ミニ ボール バルブは、実験器具、マイクロ エアコンプレッサー、飲料水ライン、自動化制御パネルのいずれで使用しても、スペースが最も限られた環境でも、安定した信頼性の高い工業グレードの遮断制御を提供します。

ステンレス製ミニボールバルブとは何ですか?

ステンレス鋼ミニボールバルブは通常、304 (CF8) または 316 (CF8M) ステンレス鋼ボディで製造された、公称内径 DN6 ～ DN25 (1/8 インチ～1 インチ) の範囲の 4 分の 1 回転遮断バルブを指します。

その中心的な機能は、円形の貫通穴を持つ球形のボールを回転させることによってパイプラインを開閉することです。これは調整弁ではなく遮断弁のカテゴリに属します。

標準的なボールバルブと比較して、設置スペース、重量、コスト、操作トルクが大幅に最適化されており、モジュール式機器やコンパクトな配管システムへの統合に特に適しています。

アプリケーションシナリオ

実験用精密機器: 気体または微小流体量のオン/オフ制御。低いデッドボリュームとゼロ汚染が必要です。

マイクロエアコンプレッサーと空気圧システム：高周波サイクルで低トルク、長寿命。

飲料水・純水装置: 内部ボアが研磨された 316L 素材が重金属の浸出を防ぎます。

化学分析装置および製薬機器：各種弱酸、弱アルカリに対応した耐食シールです。

工業生産や日常生活の微妙な側面には、 多くの場合、効率と品質を決定する重要な要素が隠されています - ステンレス製のネジ付きミニボールバルブ。流体の重要な一員として 制御システム、当社のミニボールバルブは 現代産業に欠かせない精緻な構造と、 効率的なパフォーマンスと幅広いアプリケーション。この記事では、 ミニボールバルブの動作原理を詳しく調べます。

動作原理

ステンレス製ねじ込みミニボールバルブは、名前が示すように、ボールバルブの一種です。 サイズも構造もコンパクト。その動作原理は、 通常のボールバルブで、コア部品は貫通穴のあるボールです。 （バルブボールと呼ばれます）を回転させてバルブを開閉します。

いつ 球体の貫通穴は、バルブの入口と出口に位置合わせされます。 バルブ、流体はスムーズに通過でき、バルブは開いた状態です。オン 逆に球体が90度回転すると貫通穴は閉じます バルブ本体両側のシール面により流体を遮断します。 オフになり、バルブが閉じます。

このシンプルな回転アクションは簡単なだけではありません 操作性に優れながらもシール性にも優れており、理想的な製品です。 流体の流れを制御するための選択肢です。

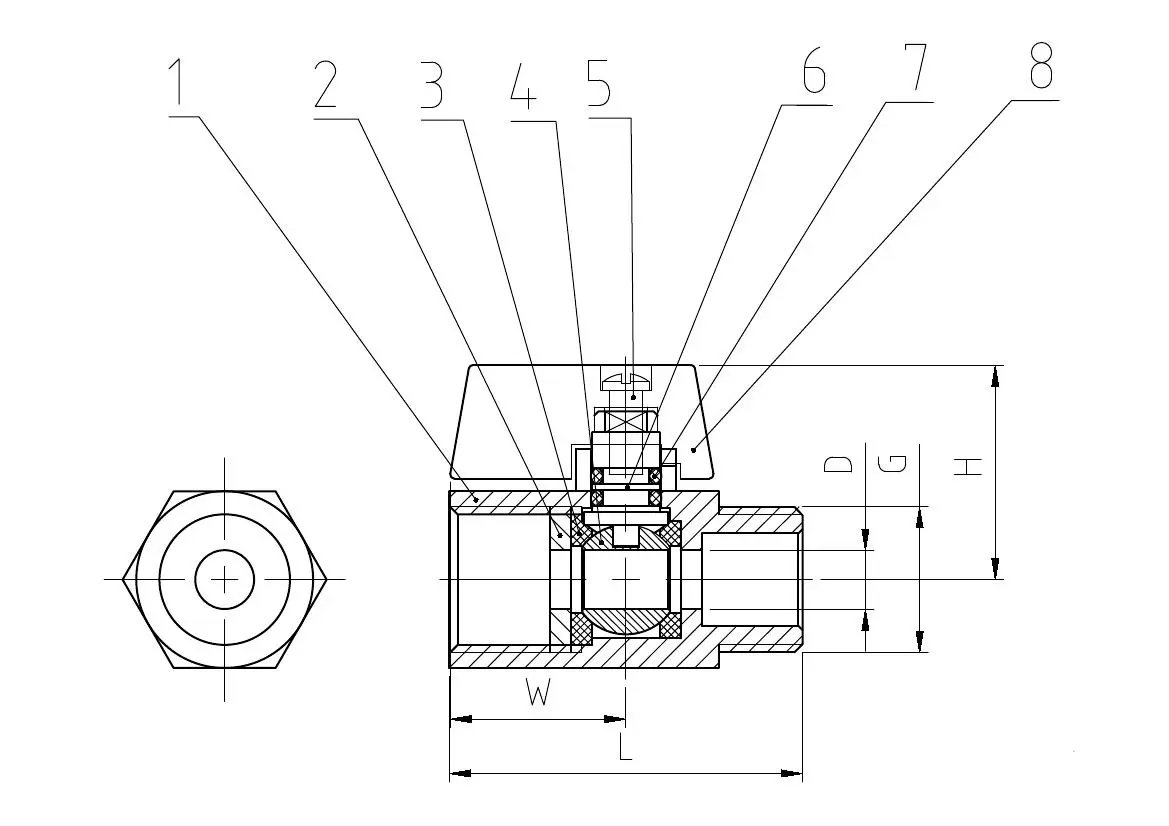

主要部品と材質

主な寸法

よくある質問

1. このミニボールバルブの最大使用圧力はいくらですか?

定格は 1000 WOG (PN63) で、水、油、ガス、およびほとんどの低圧から中圧の流体システムに適しています。

2. SS304 と SS316 のどちらを選択すればよいですか?

SS304 (CF8) — 一般的な水、油、ガスの用途に適しています。

SS316 (CF8M) — 優れた耐食性を備え、塩化物、海水、または酸性媒体を含む環境に推奨されます。

3. どのようなスレッド標準がサポートされていますか?

NPT、BSPP、BSPT はすべてサポートされています。ご注文時にご指定ください。

4. 使用温度範囲はどれくらいですか?

標準範囲: -20°C ～ 200°C (-4°F ～ 392°F)。 PTFEシートは全範囲にわたって安定したシールを保証します。

高温条件用には、最大 300°C まで耐える PPL シートをご利用いただけます。

5. 飲料水システムに適していますか?

はい。 SS316L + PTFE 材料の組み合わせは、飲料水ラインに適しています。

6. OEM または ODM のカスタマイズを提供していますか?

はい。カスタマイズには、ハンドルのスタイル、本体の彫刻、長さの寸法、ネジの種類が含まれます。

図面または仕様を提供してください。当社のエンジニアリング チームが 24 時間以内に技術的な解決策を提供します。
