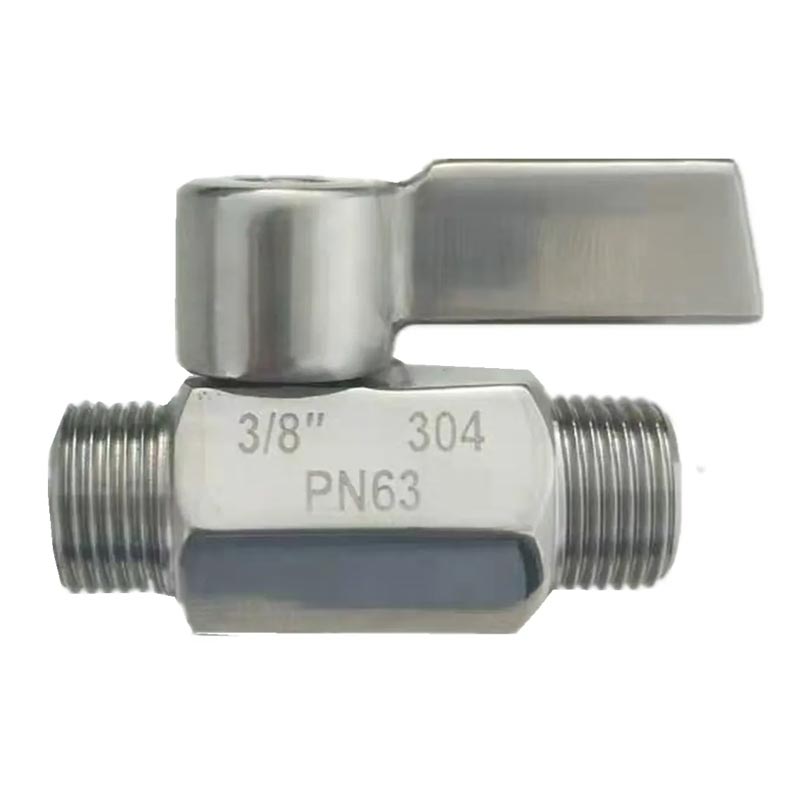

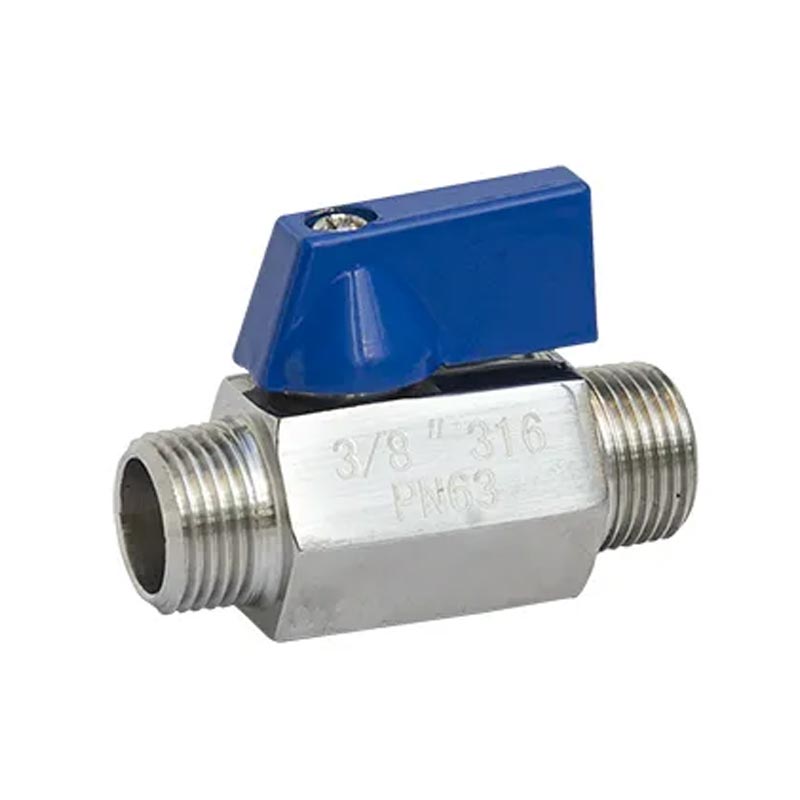

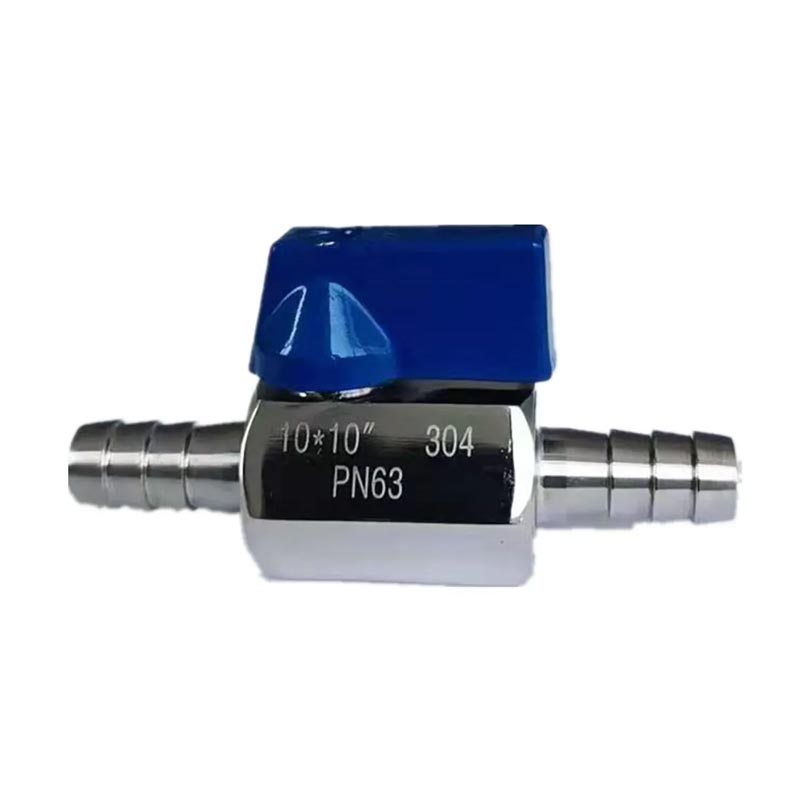

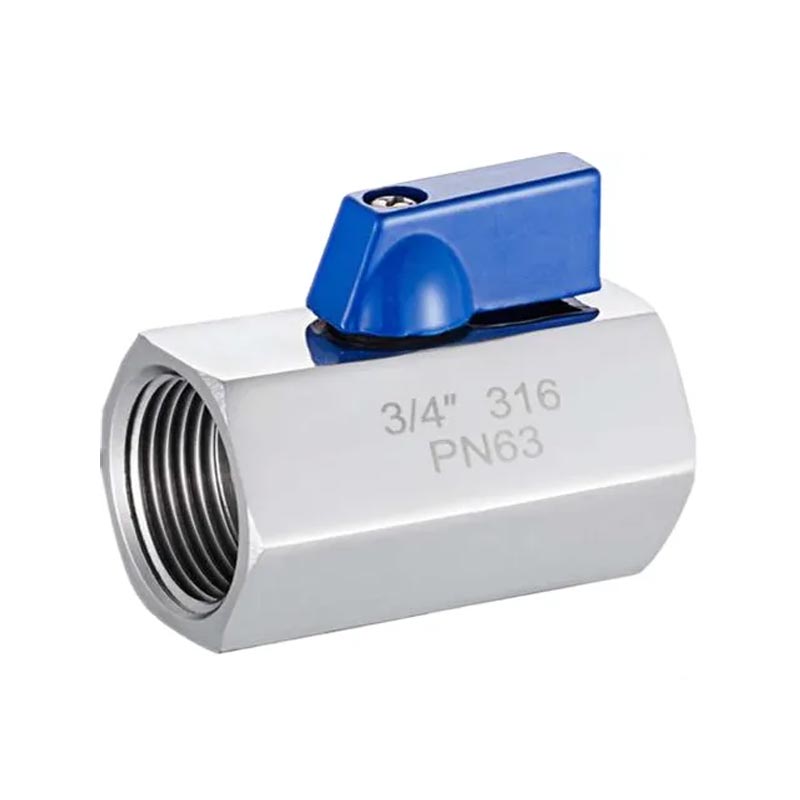

JOEPAI ステンレス鋼ねじ付きニップル ホース ミニ ボール バルブは、剛性の高いねじ付き配管システムと柔軟なホース接続の間の精密設計のブリッジとして機能します。当社の ISO 認定施設で設計および製造されたこのバルブは、計装、医療機器、マイクロポンプ、精密産業システムにわたる中規模および小規模の流量制御アプリケーションに不可欠なコンポーネントです。
| 特徴 | 仕様 |
| デザインの特徴 |
耐噴出ステム設計 |
| 製造業 |
完全シリカゾルインベストメント鋳造 |
| ポートの種類 |
縮小ポート |
| 手術 |
ハンドル操作、4分の1回転 |
| サイズ範囲 |
1/8 インチ – 3/4 インチ (DN6 – DN20) |
| 材質のオプション |
SS304(CF8)/SS316(CF8M) |
| 圧力定格 |
1000WOG / 1000 PSI / PN63 |
| シート素材 |
PTFE / RPTFE / PPL |
| 仕上げる |
表面研磨 |
| 使用温度 |
-20℃～232℃ |
| 適切なメディア |
水、油、ガス、空気 |
| 設計基準 |
ASME B16.34 |
| ねじ端 |
ANSI B1.20.1 (NPT)、BS21 (BSP/BSPT)、DIN 259/2999、ISO 228/7-1、JIS B0203 |
| 検査と試験 |
API 598 / MSS SP-110 / EN 12266 |

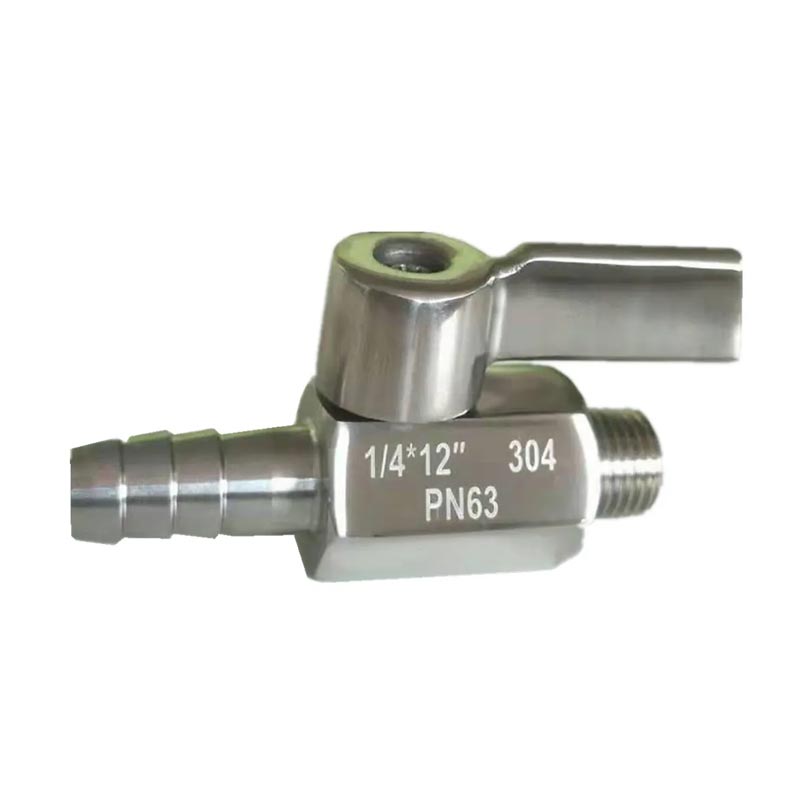

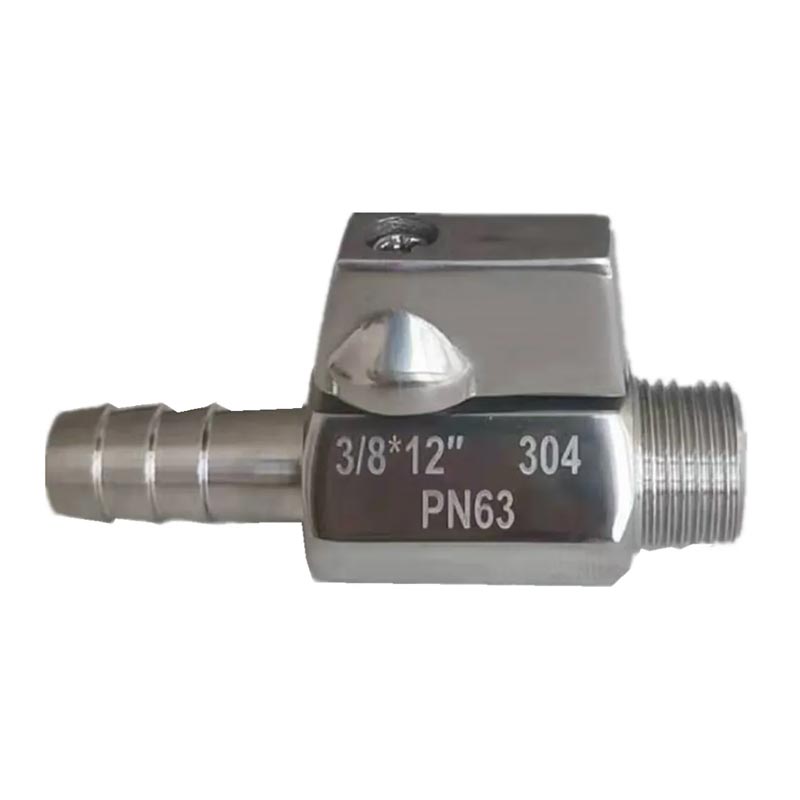

1.統合されたデュアルエンド接続: おねじ + マルチリッジホースバーブが 1 つのボディに組み込まれています。余分なアダプターを削除し、ジョイントの漏れの可能性と BOM コストを削減します。
2.コンパクトな精密鋳造ステンレス鋼ボディ、PN63 高圧定格、機械キャビネット内の限られたスペースに最適です。
3.標準材料としてSS304/SS316、オプションのSS304L/SS316L;ガス、水、軽化学媒体用の真鍮製ミニバルブよりも耐食性が高くなります。
4.メートルバーブと帝国ネジサイズを組み合わせ、世界標準の硬質パイプとフレキシブルゴム/PUホースと互換性があります。
5.すぐにフィットする設計で、機器のネジ付きポートとフレキシブルチューブを直接接続し、OEM メーカーの組み立て時間を節約します。
6.在庫管理と海外検査を容易にするためのサイズ、材質、圧力定格の永続的なレーザーマーキング。
JOEPAI ステンレス鋼ねじ付きニップル ホース ミニ ボール バルブは、さまざまな業界や用途にわたって信頼されています。
産業および製造業
-空気圧制御システムおよび計装パネル
-油圧および潤滑システム
- プロセス装置およびスキッドマウントアセンブリ
医療および研究室
-医療機器および分析機器
-実験室のガスと流体の制御
-医薬品加工装置
水と環境
-水処理および配水システム
- 灌漑および農業用機器
-淡水化プラント
石油、ガス、化学薬品
-燃料およびガス処理システム
- 薬液注入およびサンプリングポイント
-腐食性媒体の管理
JOEPAI は、ステンレス鋼ねじ付きニップル ホース ミニ ボール バルブの包括的な OEM カスタマイズ サービスを提供します。当社は、すべてのアプリケーションに固有の要件があることを理解しており、当社のエンジニアリング チームは、お客様の仕様に正確に一致するソリューションを提供する準備ができています。

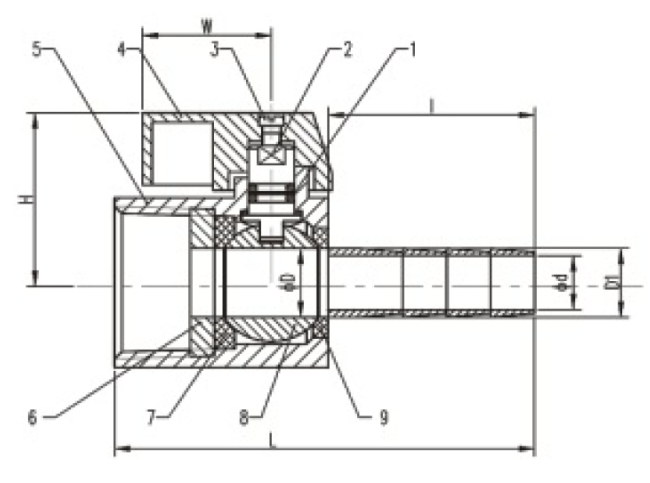

| いいえ。 | 部品名 | 材料 | |
| 1 | Oリング | NBR | NBR |
| 2 | 幹 | SS304 | SS316 |
| 3 | ボルト | SS304 | SS304 |
| 4 | ハンドル | アルミニウム合金/CF8 | アルミニウム合金/CF8 |
| 5 | 体 | CF8 | CF8M |
| 6 | キャップ | CF8 | CF8M |
| 7 | ボールシート(A) | PTFE | PTFE |
| 8 | ボール | SS304 | SS316 |
| 9 | ボールシート(B) | PTFE | PTFE |
| サイズ | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
注: バリエーションはねじの構成とエンドの種類によって異なります。正確な寸法については、特定の製品の図面を参照してください。
卓越した製造
- ISO 9001:2015認定製造施設
-最先端のシリカゾルインベストメント鋳造生産ライン
-社内での精密加工および組立能力
-原料から製品まで徹底した品質管理
業界のコンプライアンス
-設計基準：ASME B16.34
-検査およびテスト: API 598、MSS SP-110、EN 12266
- ご要望に応じて材料証明書をご利用いただけます
グローバルな展開と経験
-工業用バルブの製造と輸出における長年の経験
-北米、ヨーロッパ、アジア、中東の顧客から信頼されています
-さまざまな業界向けのバルブソリューションにおける確かな実績
品質へのこだわり
-すべてのバルブの 100% 圧力テスト
-材料の検証とトレーサビリティ
-厳密な寸法検査
-継続的改善への取り組み
顧客中心のサービス
- 迅速なテクニカルサポートとアプリケーションエンジニアリング
-サンプルからバルクまで柔軟な注文数量
-納期厳守と信頼性の高い物流
-アフターサポートと保証
A: ステンレス鋼のミニ ボール バルブは、コンパクトな配管システム、機器、オートメーション アプリケーションで水、油、ガス、その他の流体を制御するために一般的に使用されます。
A: SS316 はモリブデン含有量により優れた耐食性を備え、化学環境、海洋環境、および過酷な環境に適しています。 SS304は一般産業用途に広く使用されています。
A: 当社は、さまざまな国際配管要件を満たすために、NPT、BSP、DIN、ISO228、JIS などのさまざまなねじ規格を提供しています。
A:はい。 OEM カスタマイズ オプションには、材料、ネジの種類、サイズ、表面処理、ロゴ マーキングが含まれます。
A:指定された圧力と温度範囲内の水、油、ガス、およびその他の互換性のある工業用流体に適しています。
