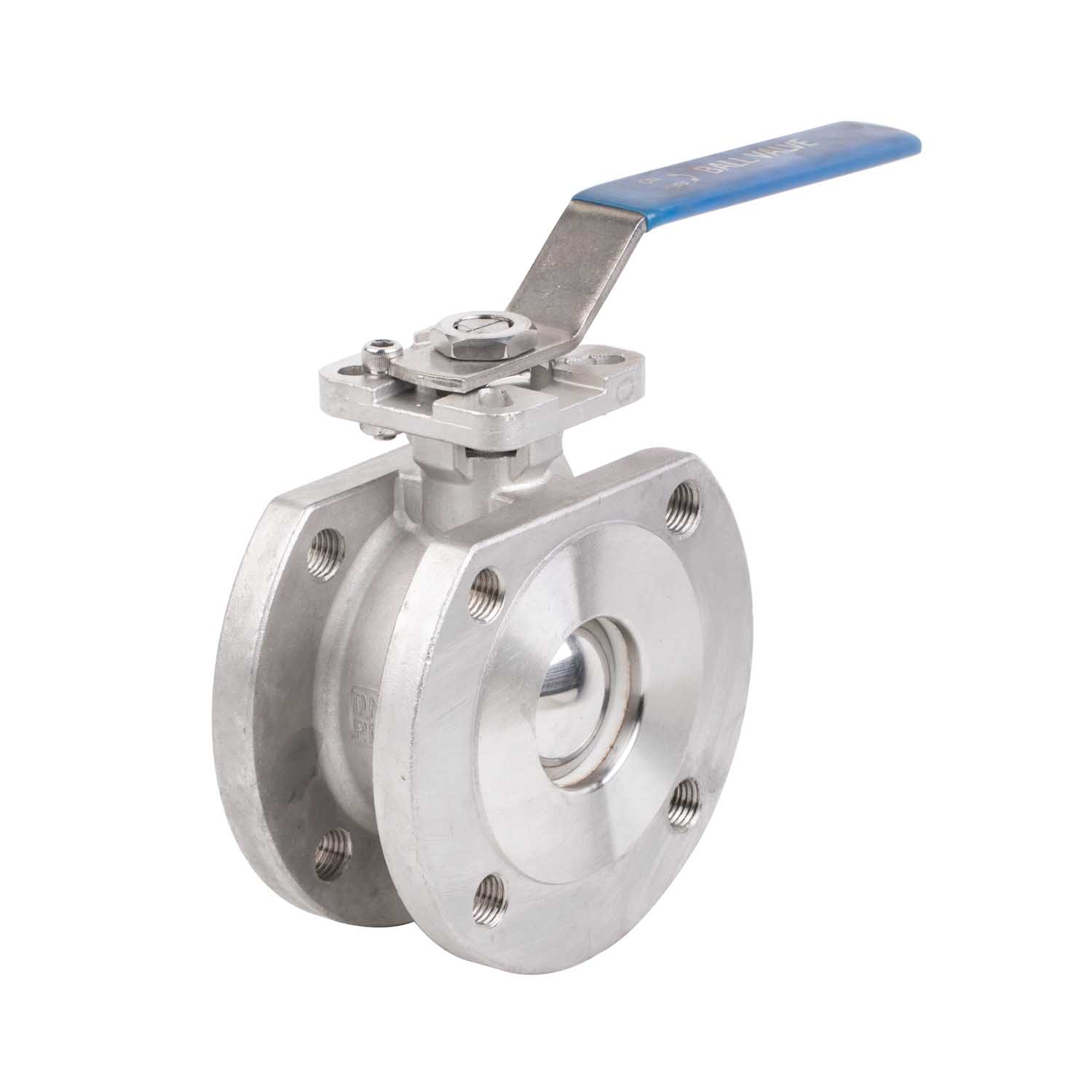

ISO 5211 直接取り付けパッド付きウエハータイプモノブロックボールバルブ

ISO 5211直接取り付けパッドを備えたサプライヤーJOEPAIのウエハータイプモノブロックボールバルブはフローティングボール構造を採用しており、フローティングボールバルブはシンプルな構造と優れたシール性能を備えていますが、ボールは作動媒体のすべての荷重に耐え、出口シールリングに伝達されます。ボールバルブの主な特徴は、コンパクトな構造、確実なシール性、シンプルな構造、容易なメンテナンスです。医療および健康機器、食品機械、化学酸およびアルカリ腐食性機器、パイプラインシステムでよく使用されます。

お問い合わせを送信

製品説明

メーカー JOEPAI が製造した、ISO 5211 直接取り付けパッドを備えたウエハータイプモノブロックボールバルブは、パイプフランジ間に直接クランプされるコンパクトな流体制御デバイスで、海洋石油プラットフォームや化学処理プラントなど、スペースに制約があり重量に敏感な用途に最適です。これらのバルブは 90° 手動で回転するため、優れたシール性能、高流量容量、低流量抵抗、および長寿命を実現します。気体、液体、蒸気、下水、繊維状媒体に適しています。 JOEPAI は、精密鋳造技術と厳格な品質管理を統合しており、ISO 9001 認証と世界的な輸出に裏付けられています。強力な生産能力により、JOEPAI は要求の厳しい産業プロジェクトへの信頼性の高い納品を保証します。

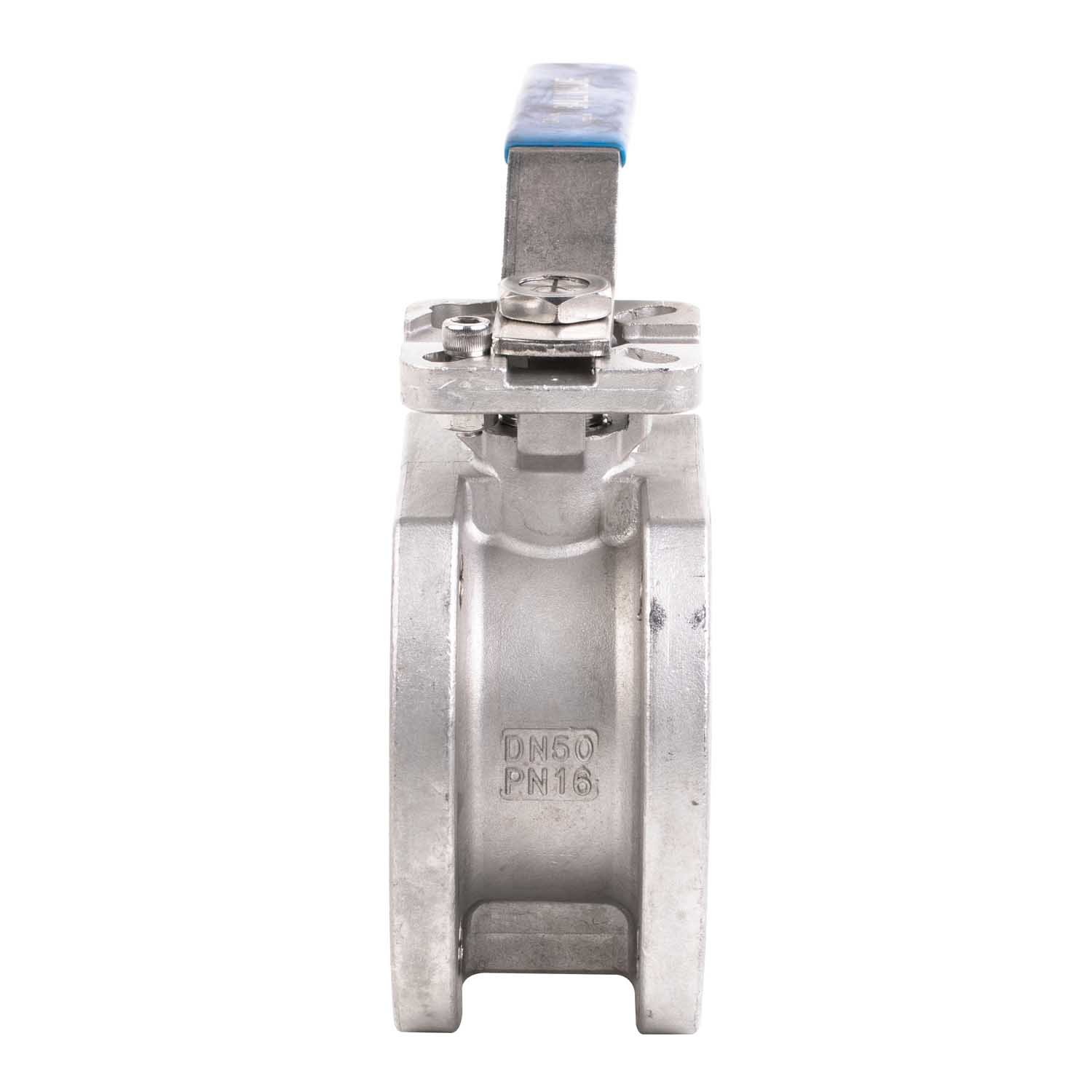

製品の特徴

圧力: PN16

対面: GB/T12221-1989

フランジ端部寸法: GB/T9113

デザイン: GB/T12237-1989

テスト: GB/T13927-1992

材料規格: S45C/ASTM A216 GR-WCB/DIN1.00619

SS316/ASTM A351 GR-CF8M/DIN1.4408

SS304/ASTM A351 GR-CF8/DIN1.4308

主な利点 – ウェーハフランジ型モノブロックボールバルブ

1. コンパクト＆省スペース設計

ISO 5211 直接取り付けパッドを備えたウエハータイプモノブロックボールバルブは、パイプライン内の占有スペースが大幅に少ないコンパクトな構造を特徴とし、従来のフランジツーフランジボールバルブよりも最大 30 ～ 50% 少ないスペースを実現します。そのため、スペースに制約のある設置に最適です。

2. 本体とカバーの接合部がない – 漏れのリスクが軽減

従来のボールバルブとは異なり、一体型のモノブロックボディにはボディとカバーの間に接続がないため、潜在的な漏れ経路が排除され、システムの安全性と信頼性が向上します。

3. フレキシブルアクチュエータの互換性

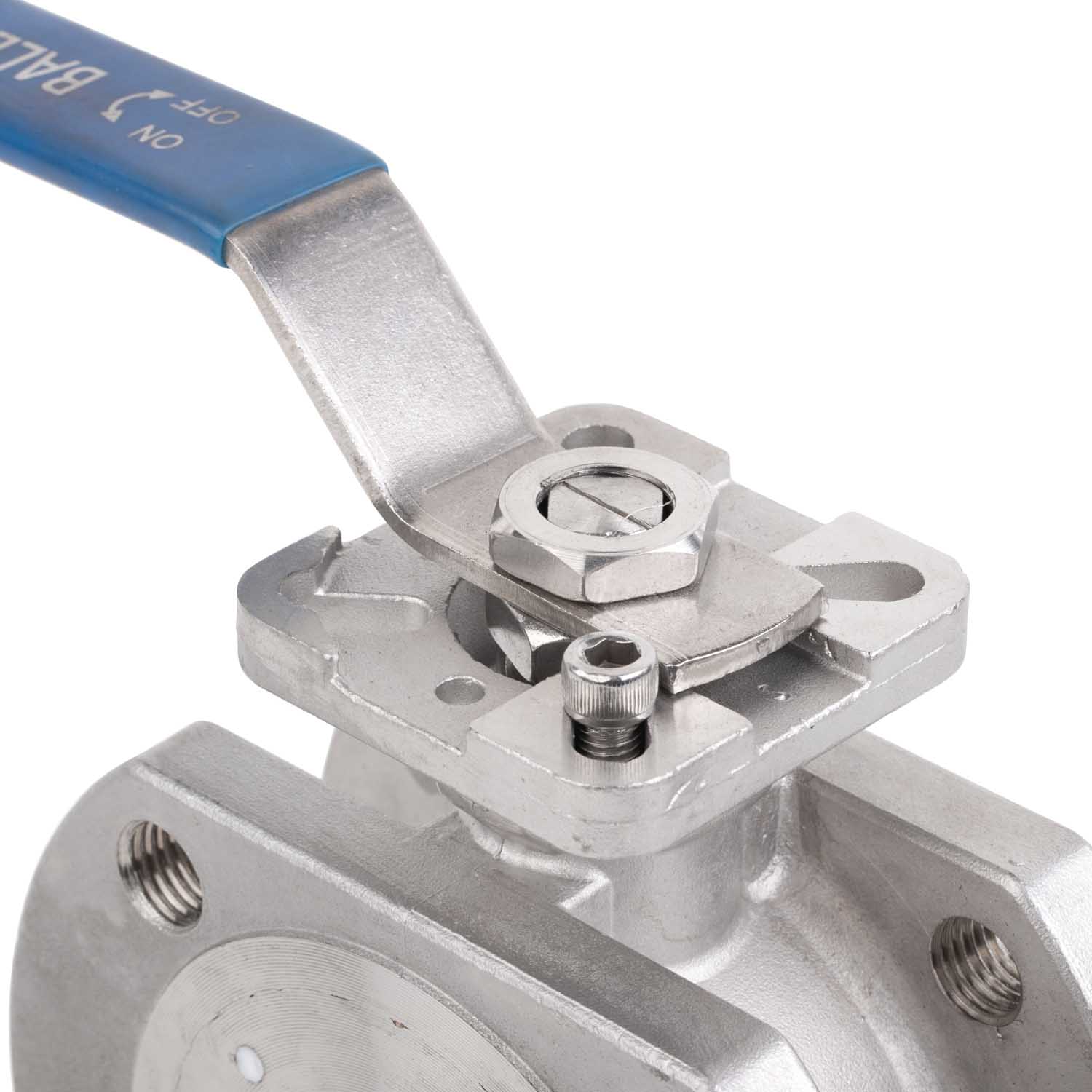

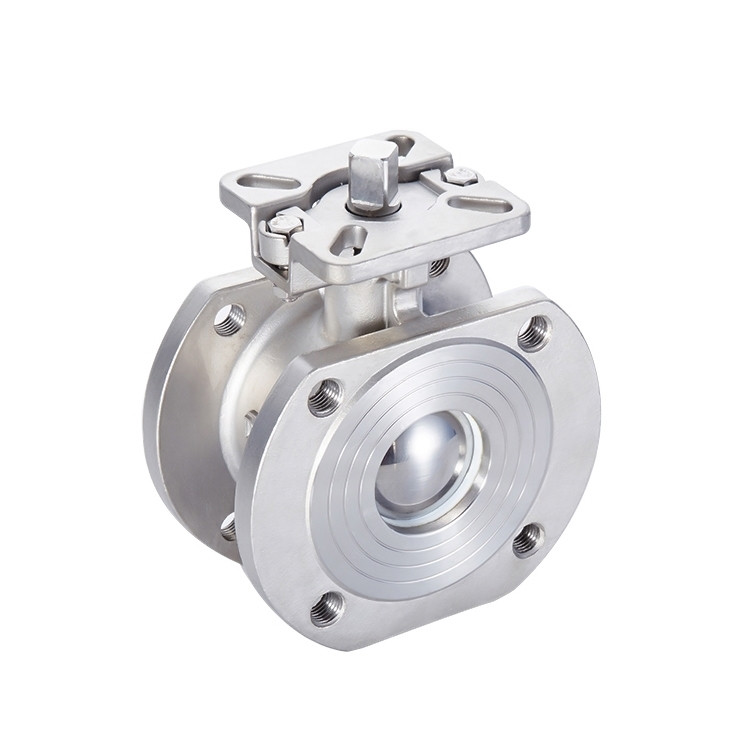

ISO 5211 ダイレクトトップフランジを装備したこのバルブは、手動レバー操作に加えて、空圧、電気、または油圧アクチュエータとシームレスに統合できます。

材質と主要部品

いいえ。	部品名	材料
1	体	WCB/CF8/CF8M
2	キャップ	WCB/CF8/CF8M
3	シート	PTFE
4	ボール	SS304/SS316
5	幹	SS304/SS316
6	ガスケット	PTFE
7	Oリング	バイトン
8	パッキング	PTFE
9	腺	SS/SUS304
10	ステムナット	SS/SUS304
11	ハンドル	SS
12	ストップピン	SS/SUS304

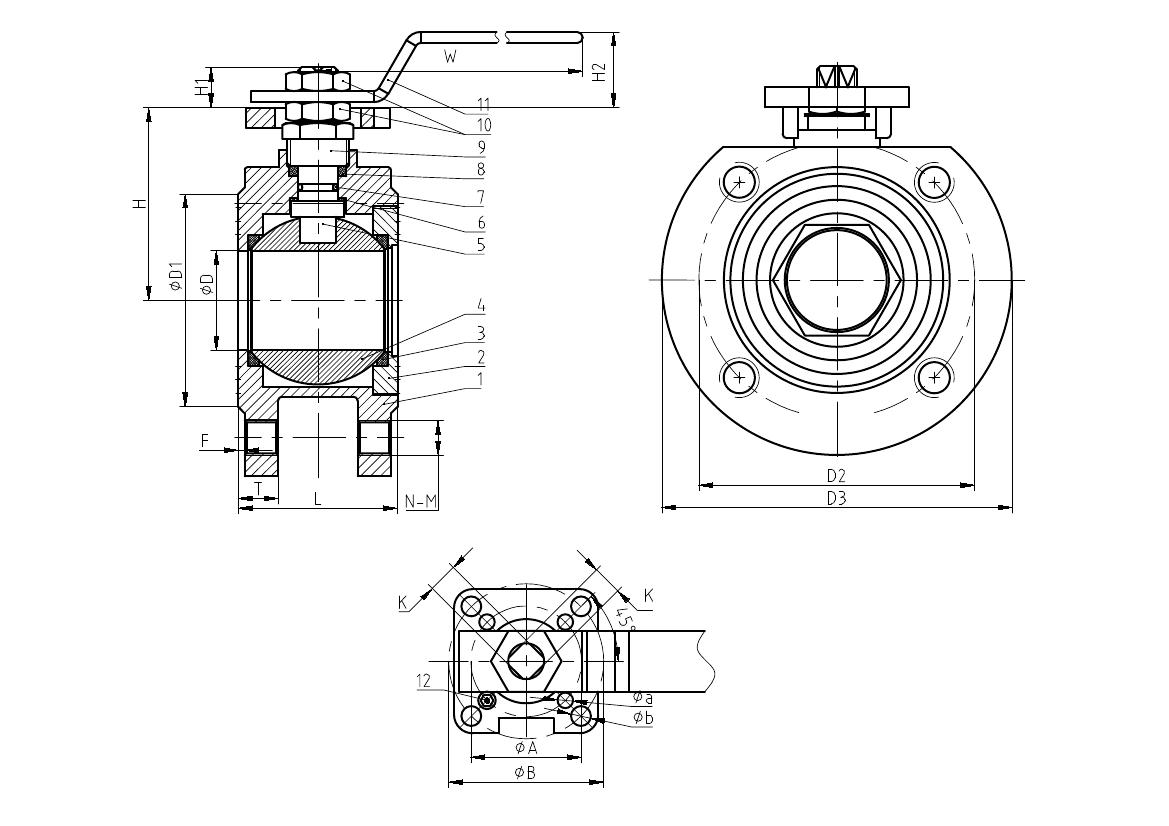

主な寸法

NPS	L	D	H	H1	D1	D2	D3	N-ØM	T-F
1/2"	34	14	55	8	45	65	88	4-M12	9-2
3/4"	37	20	60	8	57	75	98	4-M12	11-2
1"	44	24	67	11	66	85	112	4-M12	14-2
1 1/4"	55	28	80	11	77	100	127	4-M16	15-2
1 1/2"	64	36	85	14	90	110	144	4-M16	18-2
2"	80	48	87	14	102	125	161	4-M16	20-2
2 1/2”	102	62	103	17	125	145	188	4-M16	20-2
3”	120	76	121	17	140	160	197	8-M16	20-2
4”	152	93	130	17	160	180	218	8-M16	20-2
