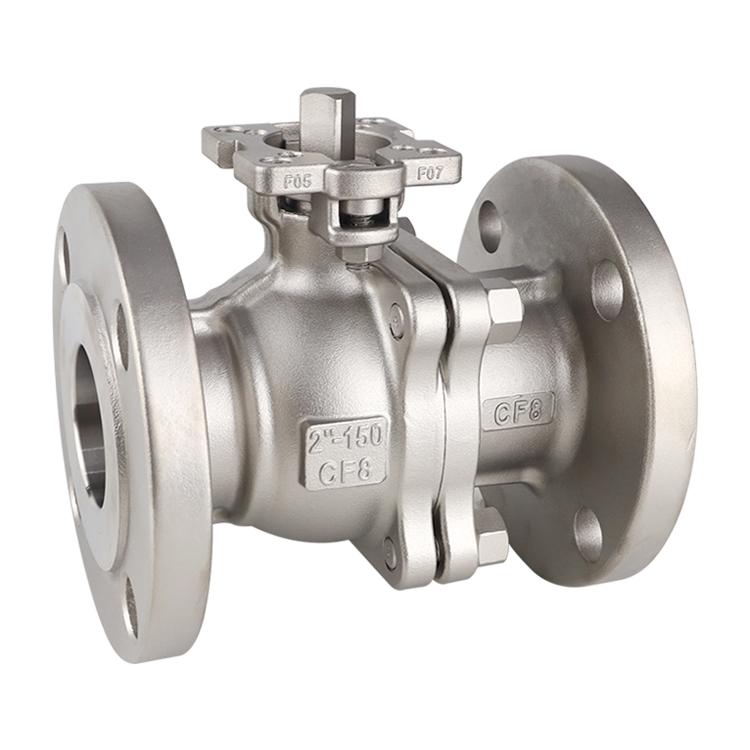

Joepaiブランドの高品質保証、Joepaiは包括的なものを提供しています ANSI標準の概要2-PCフランジ付きボールバルブクラス150lb関連 標準、選択、関数、構造図、仕様、および モデル;寸法、作業原則、インストールとメンテナンス、および ボールバルブ製品マニュアル;一連のフランジボールバルブ製品を提供します 高品質、高性能、高い基準、高寿命、そして お客様の手頃な価格。
バルブステムには、抗静止設定が装備されています
バルブステムアンチ押出装置の設計
スチールボールの溝に圧力緩和穴があります
脱パラフィン化された鋳造の採用
設計：ANSI 16.34
エンドフランジ：ASME B16.5
対面寸法：ASME B16.10
検査とテスト：API 598
サイズ：1/2 "〜10"、圧力：150lb〜300lb
フルポート、ISO5211ダイレクトマウントパッド
ブローアウトプルーフステムデザイン

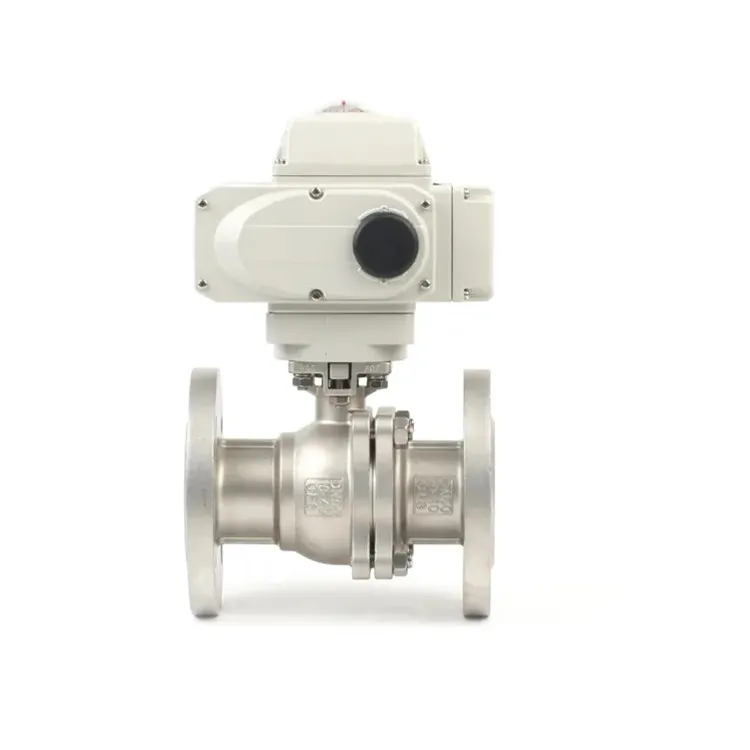

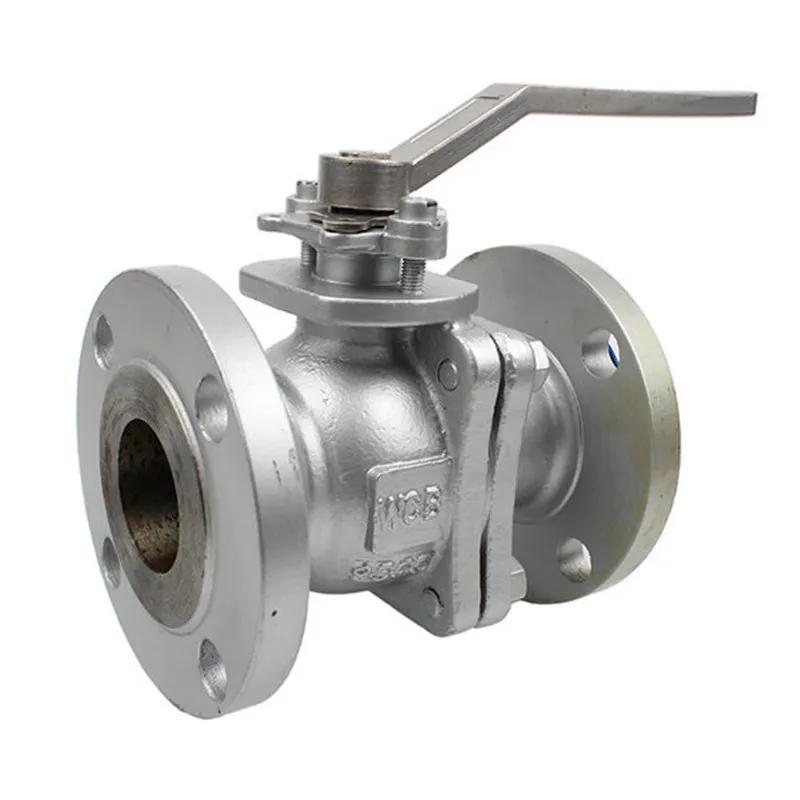

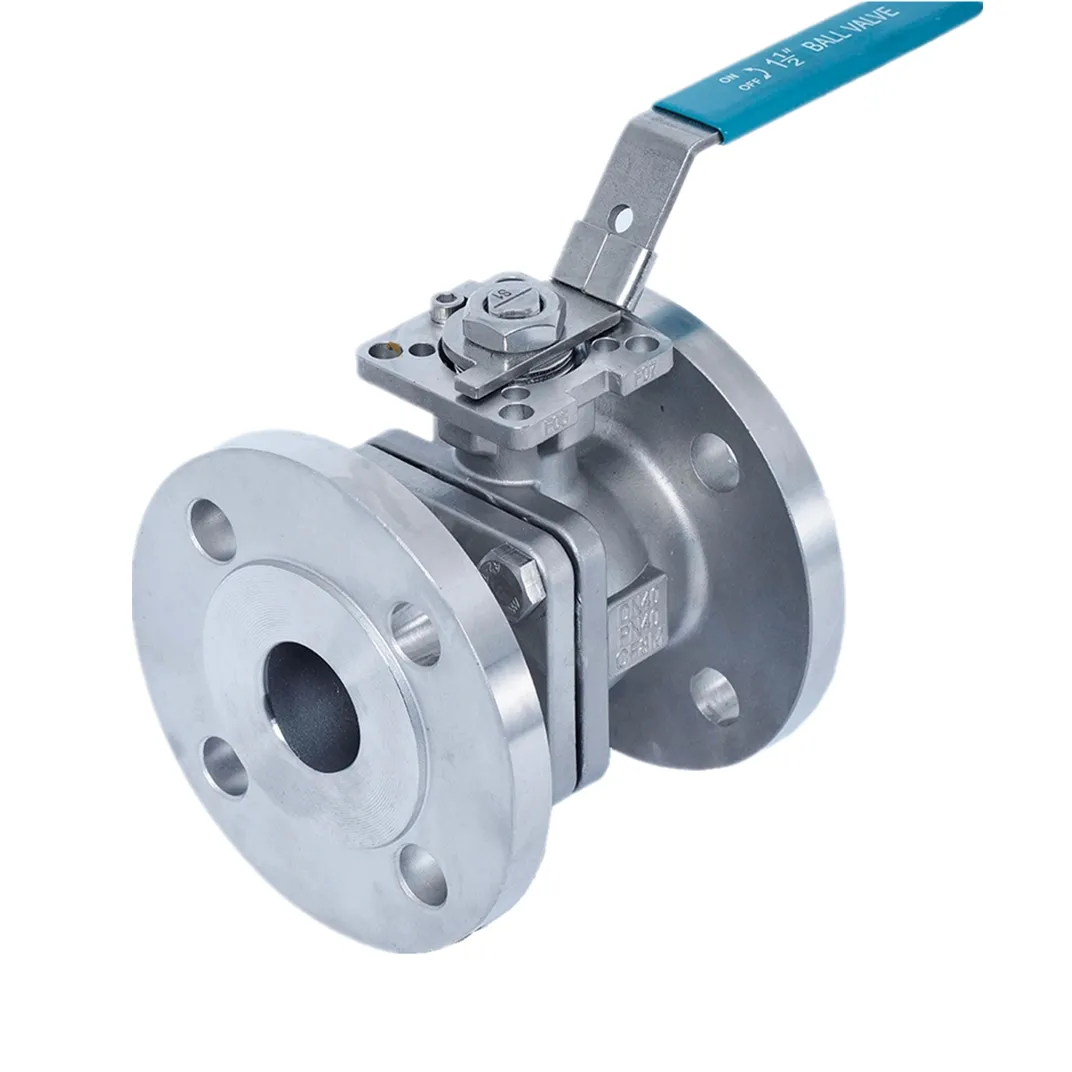

ロックデバイス、空気圧、または電気アクチュエーターを使用したレバー操作
投資キャスティング
材料：炭素鋼WCB/DIN1.0619
ステンレス鋼304/1.4308
ステンレス鋼316/1.4408
適切：水、油、ガス
| 1 | 体 | WCB/ CF8/ CF8M | 9 | スラストパッド | WCB/ CF8/ CF8M |
| 2 | シート | PTFE | 10 | パッキング | WCB/ CF8/ CF8M |
| 3 | ボール | SS304/ SS316 | 11 | 幹 | SS304/ SS316 |
| 4 | ボルト | SS304/ SS316 | 12 | 腺 | SS304/ SS316 |
| 5 | 春の洗濯機 | SS304/ SS316 | 13 | ナット | SS304/ SS316 |
| 6 | ナット | SS304/ SS316 | 14 | 春の洗濯機 | SS304/ SS316 |
| 7 | キャップ | WCB/ CF8/ CF8M | 15 | レバー | ss |
| 8 | ガスケット | WCB/ CF8/ CF8M |
| NP | dn | L | D | D1 | D2 | b | t | z-φd |
| 1/2」 | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4」 | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4」 | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2」 | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2」 | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-F22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-F22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-F22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-F29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-F29 |
| NP | dn | L | D | D1 | D2 | b | t | z-φd |
| 1/2」 | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-F16 |
| 3/4」 | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-F19 |
| 1 " | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-F19 |
| 11/4」 | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-F19 |
| 11/2」 | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-F22 |
| 2 " | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-F19 |
| 21/2」 | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-F22 |
| 3 " | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-F22 |
| 4 " | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-F22 |
| 5 " | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-F22 |
| 6 " | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-F22 |
| 8 " | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-F25 |
| 10 " | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-F29 |
| 12 " | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-F32 |
| 14 " | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-F32 |
| 16 " | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-F35 |
