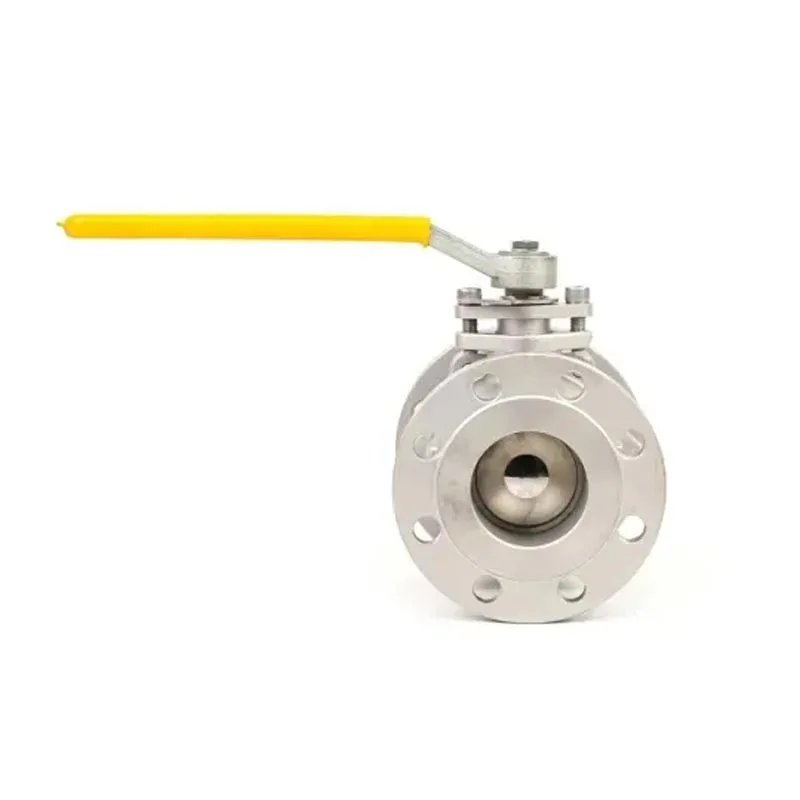

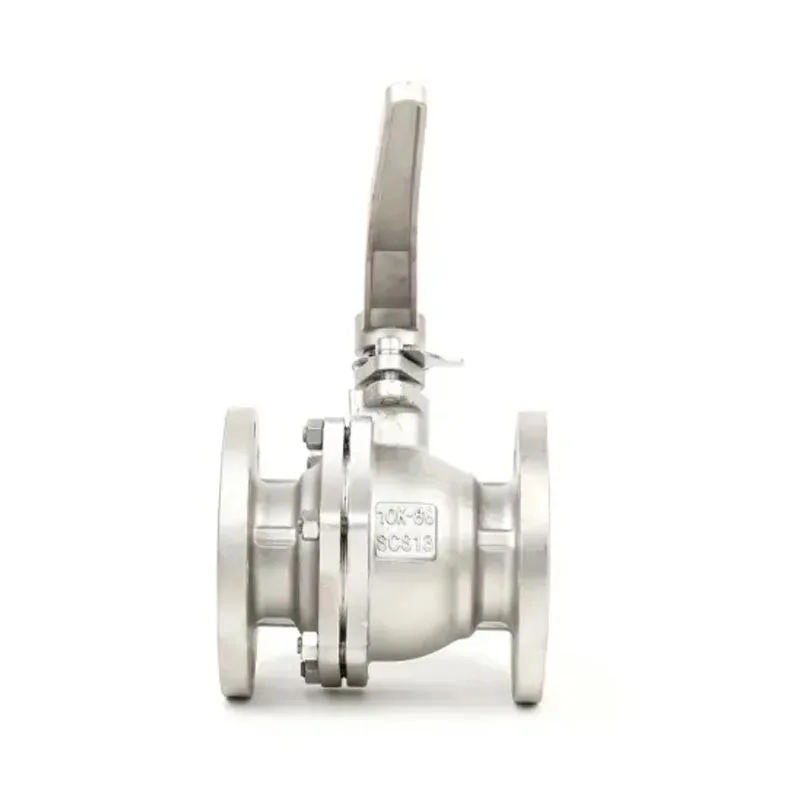

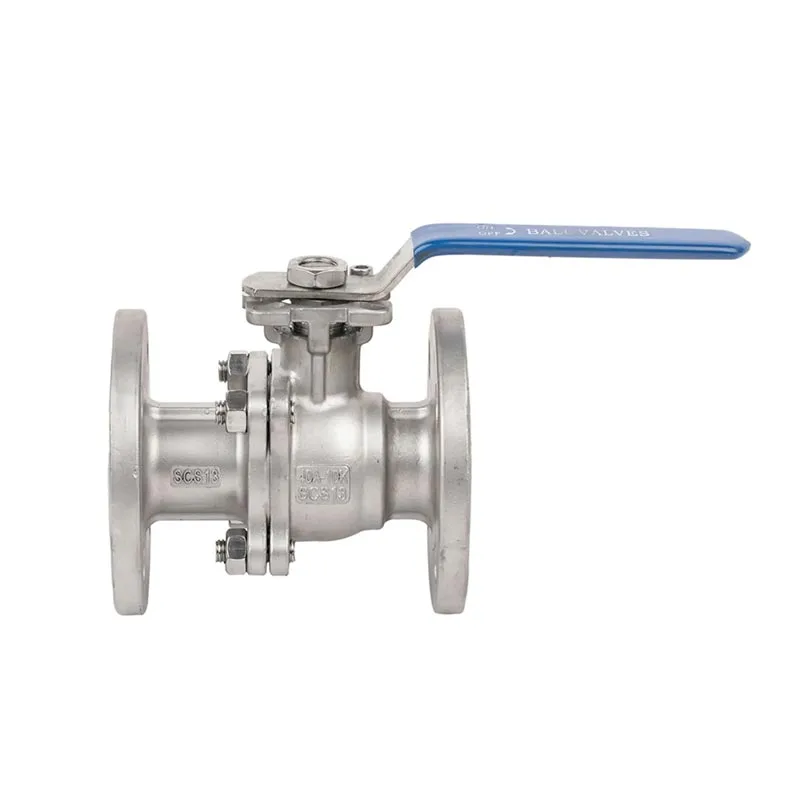

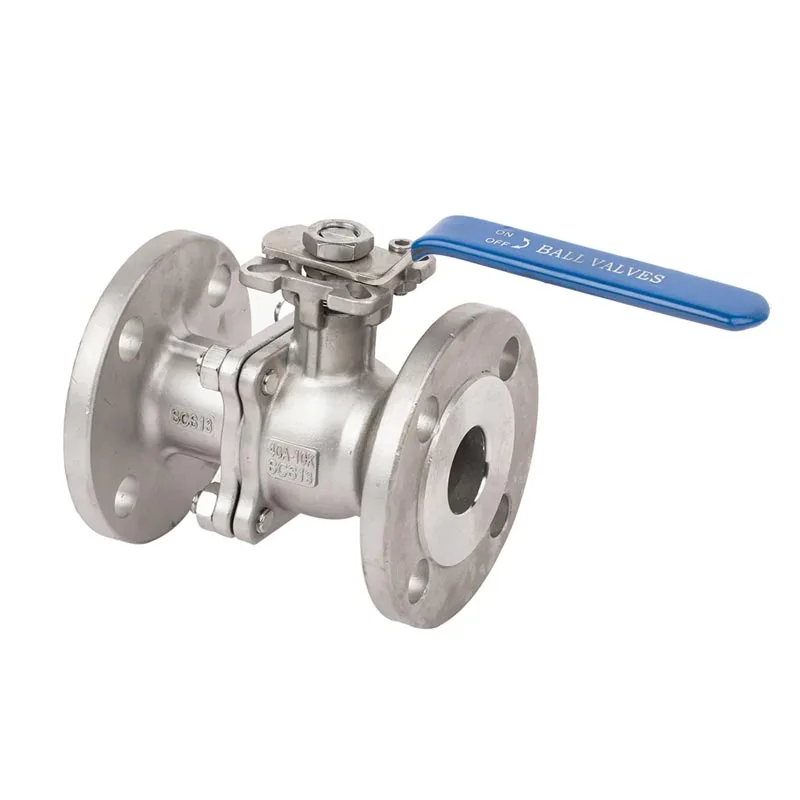

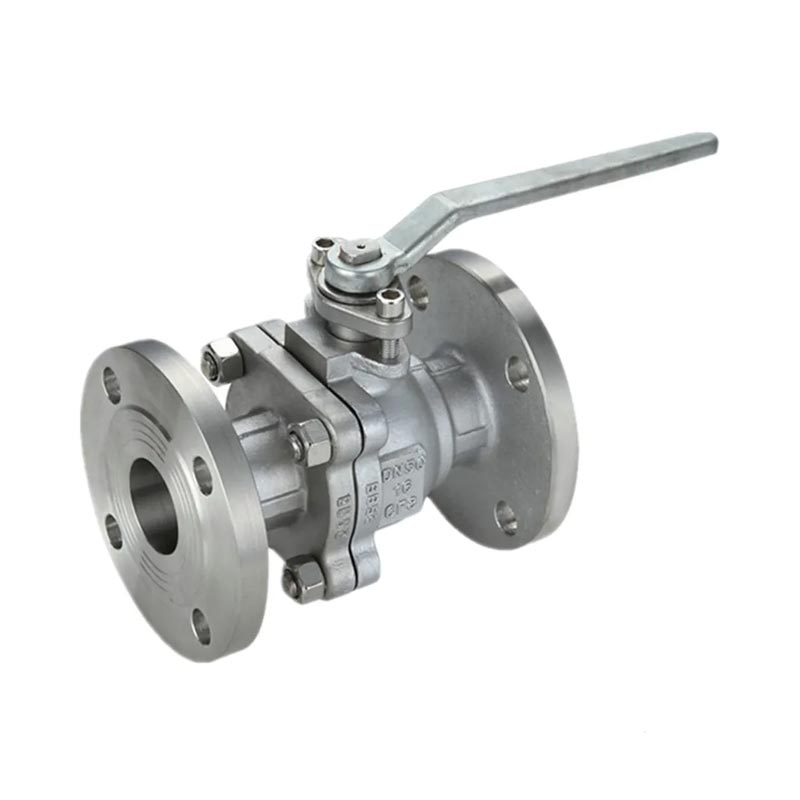

GB標準2PCフランジ付きボールバルブ

Joepai High Qaulity GB Standard 2PCフランジ付きボールバルブは、最も一般的なフランジタイプのボールバルブであり、そのバルブ本体は2ピース構造です。バルブ材料によると、2PCフランジ付きボールバルブステンレス鋼304（CF8）、316（CF8M）、2PCフランジ付きボールバルブ炭素鋼（WCB）に分割できます。最高の価格を得るには、お気軽にお問い合わせください。 Joepaiには20年以上の経験があり、製品は高品質です。大規模な在庫、速い配達。

お問い合わせを送信

製品説明

バルブに深く関わっているハイテク企業として長年にわたって製造分野で、Joepaiは顧客の提供に焦点を当てています標準およびカスタマイズされたバルブ製品を使用して、ゲートバルブ、GB標準2PCフランジ付きボールバルブ、バタフライバルブ、停止バルブ。 Joepaiは常に「正確なカスタマイズと質の高い護衛」を採用していますそのサービスの中核、そして顧客との心配のない協力を保証するフルプロセスサービスシステムを通じて。

製品機能：

バルブステムには、抗静止設定が装備されています
バルブステムアンチ押出装置の設計
スチールボールの溝に圧力緩和穴があります
ISO 5211を使用した直接インストールアクチュエータプラットフォームの設計

製品の詳細：

圧力範囲：10k
対面寸法：JIS 2002-2000
フランジエンド寸法：JIS B2212-1999
設計：ANSI 16.34
テスト：GB/T13927-1992
フルポート、ISO5211ダイレクトマウントパッド
ブローアウトプルーフステムデザイン
ロックデバイス、空気圧、または電気アクチュエーターを使用したレバー操作
材料標準：S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

GB Standard 2PC Flanged Ball Valve

主な部品と材料

1	体	SUS304/SUS316/WCB	8	幹	SUS304/ss
2	シート	PTFE	9	洗濯機を押してください	PTFE
3	ボール	SUS304/SUS316/SS	10	パッキング	PTFE
4	ボルト	SUS304/ss	11	腺	SUS304/ss
5	ガスケット	PTFE	12	ステムナット	SUS304/ss
6	ナット	SUS304/ss	13	ハンドル	SUS304/ss
7	キャップ	SUS304/SUS316/WCB

主な寸法

dn	A	F	G	K	T	H	C	D	E	h	N	M	ra	RB	R2	R1	S
1/2」	15	48.8	70	95	11	1	107	73	140	9	4	15	18	21	3	3	9
3/4」	18	54	75	100	13	1	117	76	140	9	4	15	18	21	3	3	9
1 "	24	66	90	125	13	1	127	86	165	11	4	19	21	25	3	3.5	11
11/4」	32	77	100	135	14	2	137	91	165	11	4	19	21	25	3	3.5	11
11/2」	36	85	105	140	14	2	165	119	195	14	4	19	25	35	3.5	4.5	14
2 "	50	96	120	155	14	2	177	127	195	14	4	19	25	35	3.5	4.5	14
21/2」	62	116	140	175	16	2	188.5	136	240	14	4	19	25	35	3.5	4.5	14
3 "	78	126	150	185	16	2	203.5	164	260	17	8	19	35	51	4.5	5.5	17
4 "	100	151.8	175	210	16	2	228	178	320	19	8	19	35	51	4.5	5.5	19
