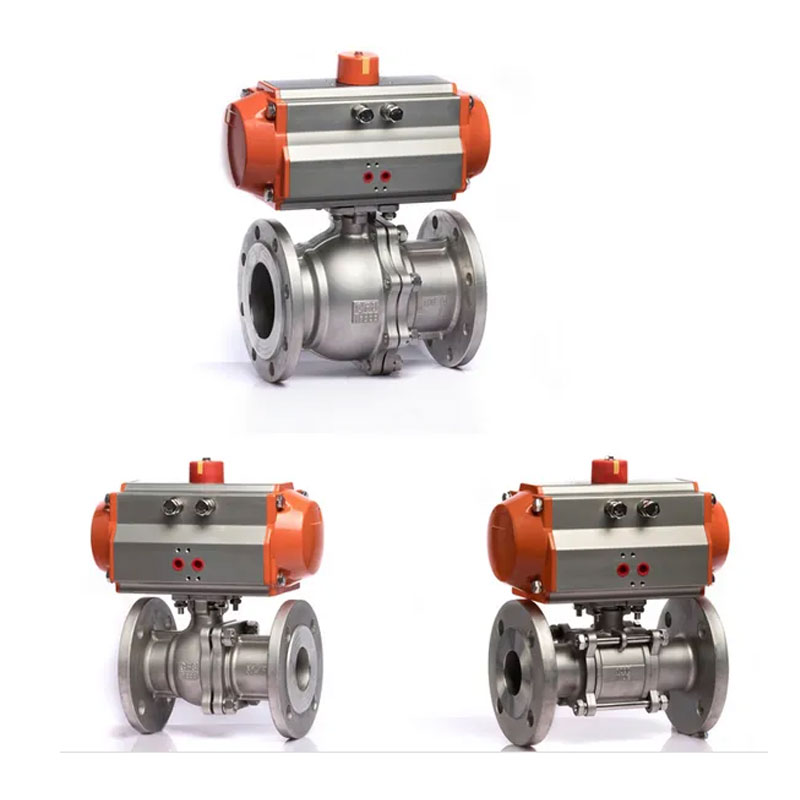

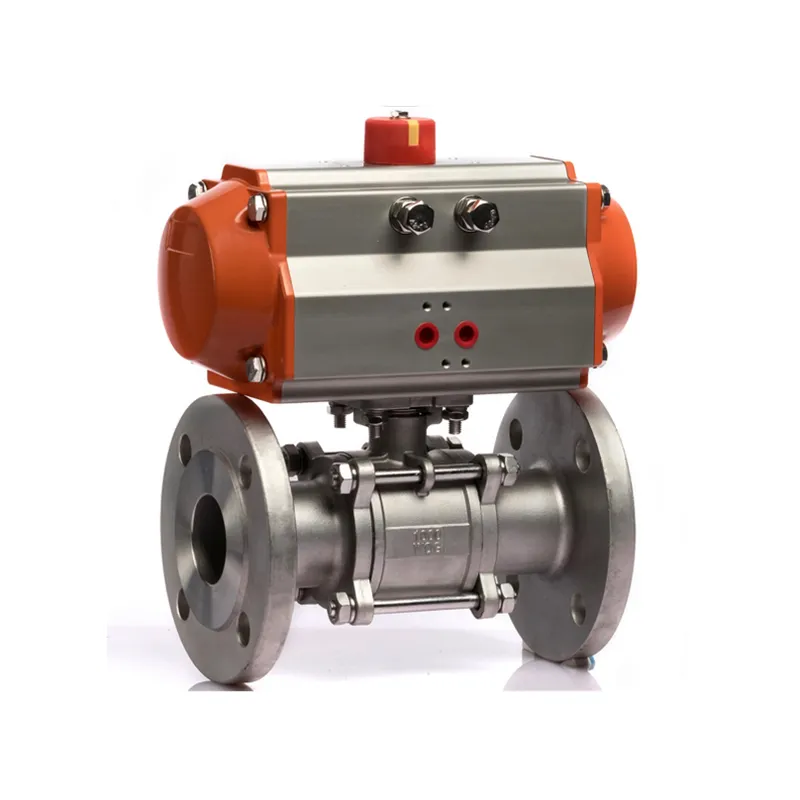

3PC フランジ付きボールバルブ、空気圧アクチュエータ PN40 付き

JOEPAI 高品質 3PC フランジボールバルブ (空気圧アクチュエータ付き) PN40 は、産業用アプリケーション、リモート制御が必要なアプリケーション、および高速応答時間が必要な流体制御で一般的に使用されるバルブです。 JOEPAI は、バルブ供給に対する世界中の顧客の固有のニーズを満たすカスタマイズされたサービスの提供にも注力しています。

お問い合わせを送信

製品説明

温州Joepai Valve Co., Ltd.は、設計、研究開発、製造と販売。空気圧アクチュエータ付き 3PC フランジ型ボールバルブ生産されたPN40は国際規格APIに従って生産されており、 ANSI、JIS、ISO、DIN、GOST、BSおよび国内規格JB、GB。

同社は CAD バルブ設計、UG 3 次元モデリング、品質検査および試験センター。強力な生産設備と完璧なテスト方法は製品の品質を効果的に向上させ、顧客の利益を効果的に保護します。

国内外の顧客を歓迎し、誠実に協力して創造します一緒に輝きましょう！

バルブの構造と設計

3ピースフランジボールバルブ構造により、ダイレクトオンラインが可能になります。パイプラインに設置されたバルブの検査とメンテナンスを効果的に行います。デバイスのダウンタイムを削減し、コストを削減します。

スリーピースボールバルブのくさび形シール構造は、ボールウェッジをバルブステムに押し付けるために、バルブステムによって提供される機械的な力。バルブのシール性能を確保するためのバルブシート。パイプラインの圧力差の変化に影響されず、確実なシールが可能さまざまな使用条件下でも性能を保証します。

このシリーズのボールバルブのシングルシート設計により、次の問題が解消されます。異常な圧力上昇がバルブ室内の媒体の使用に影響を及ぼします。

スリーピースの米国標準ボールバルブは、低トルク設計を特徴とし、ステムは片手で簡単に開閉できる構造設計。小さなハンドル。摩擦のない開閉機能が問題を解決します。従来のバルブは、シール間の相互摩擦によりシールに影響を及ぼします。表面。

3PC Flanged Ball Valve with Pneumatic Actuator PN40

バルブの特長

プレッシャー	PN40
面間寸法	GB/T12221-1989
フランジ端部寸法	GB/9113
デザイン	GB/T12237-1989
テスト	GB/T13927-1992
材質規格	S45C/ASTM A216 GR-WCB/DIN1.00619
	SS316/ASTM A351 GR-CF8M/DIN1.4408
	SS304/ASTM A351 GR-CF8/DIN1.4308

主要部品と材質

1	六角ナット	SS304/SS	9	スラストワッシャー	PTFE
2	ボルト	SS304/SS	10	パッキング	PTFE
3	ボルトワッシャー	SS304/SS	11	腺	SS304/SS
4	体	WCB/CF8M/CF8	12	ハンドル	SS304/SS
5	キャップ	WCB/CF8M/CF8	13	スプリングワッシャー	SS304/SS
6	シート	PTFE	14	ステムナット	SS304/SS
7	ボール	SS316/SS304/SS	15	プラスチックカバー	プラスチック
8	幹	SS316/SS304/SS

主な寸法

NPS	DN	d	D	D1	D2	T	f	L	W	H	Z-d
1/2"	15	15	45	65	95	16	2	130	125	75	4-14
3/4"	20	20	58	75	105	16	2	150	125	85	4-14
1"	25	25	68	85	115	16	2	160	125	95	4-14
11/4"	32	32	78	100	140	18	2	180	135	100	4-18
11/2"	40	38	88	110	145	18	3	193.5	165	100	4-18
2"	50	50	102	125	160	18	3	225	170	135	4-18
21/2"	65	65	122	145	185	20	3	290	170	135	4-18
3"	80	76	138	160	200	20	3	310	240	135	8-18
4"	100	100	158	180	220	20	3	350	245	140	8-18
